Организация групповых трактов передачи типовой аналоговой аппаратуры.

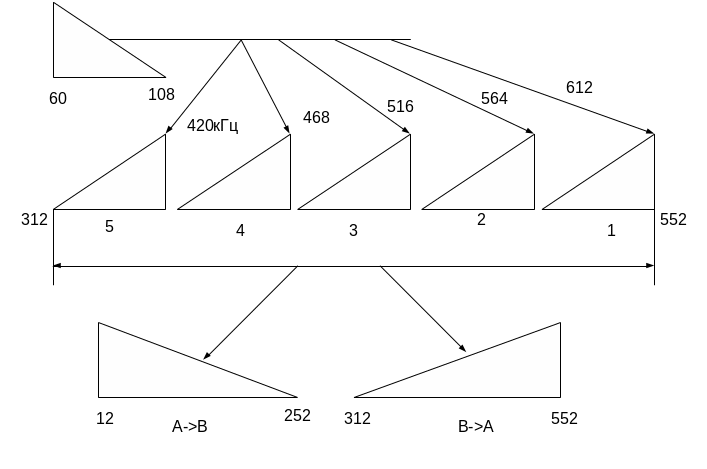

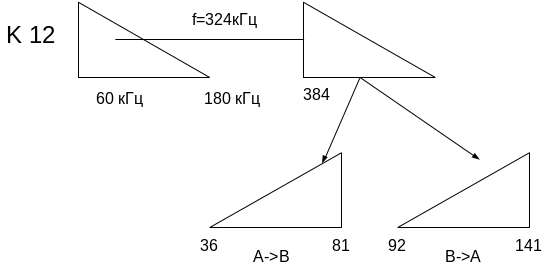

Возьмём 12-ти канальную систему К12.

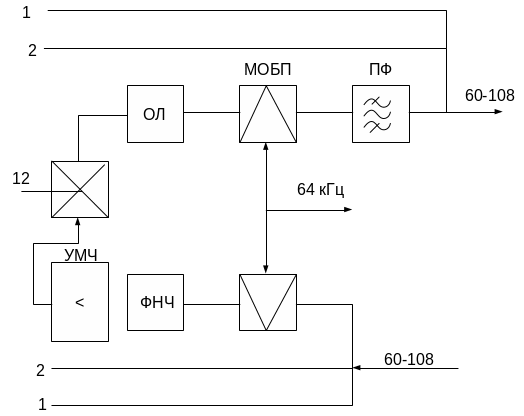

Рисунок ???
Организация К-12 вызывает затруднения.
Имея такую структуру, можно перейти к стандартной каналообразующей аппаратуре К-60. в городских сетях используется КАМА – 20ти канальная каналообразующая аппаратура. Она строится по такому же принципу, что и К-60.
В сельских сетях В -3,-12, -24 сейчас используются К-12.
Генераторное оборудование для К-12.

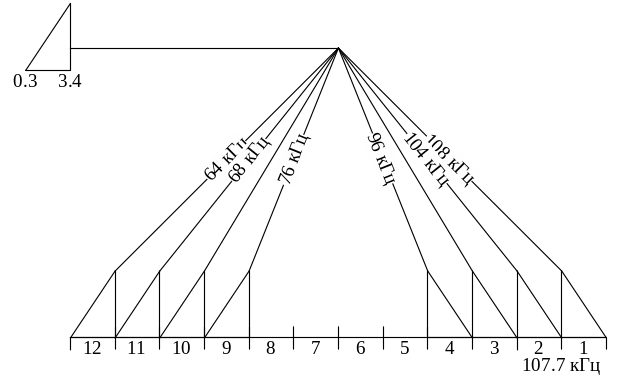

Должно составлять 12 частот с высокой стабильностью, синхронное когерентное генерирование.
РМ – размножитель мощности
Две ближайшие частоты разнесены физически, чтобы исключить влияние фильтров друг на друга и снизить требования к ним.
Умножитель частот – в нем используется нелинейный элемент – насыщенный трансформатор.
Так достигается высокая стабильность несущих частот.

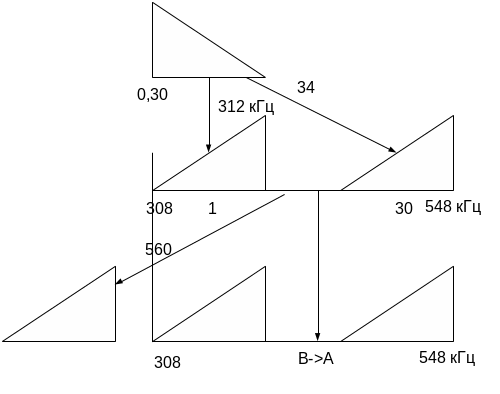

Каналообразующая аппаратура более высоких рангов.
К-60 – аппаратура зоновой связи.

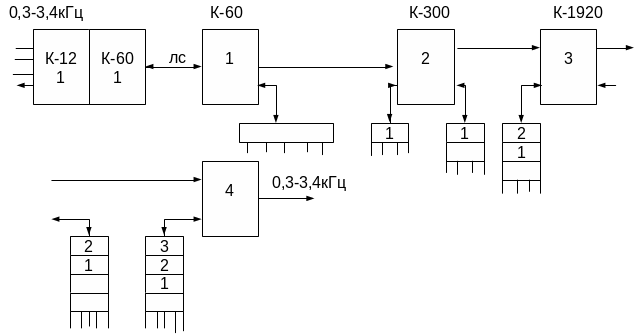

К-300 – магистральная аппаратура, организуется одночастотная четырехпроводная без вторичного преобразования для двухсторонней связи.
На основании К-300 строится К-1920, которая представляет собой 6 К-300 и 2 К-60.
К-1920 позволяет передавать телевизионный видеосигнал.
К-1920
используется, но не выпускается.

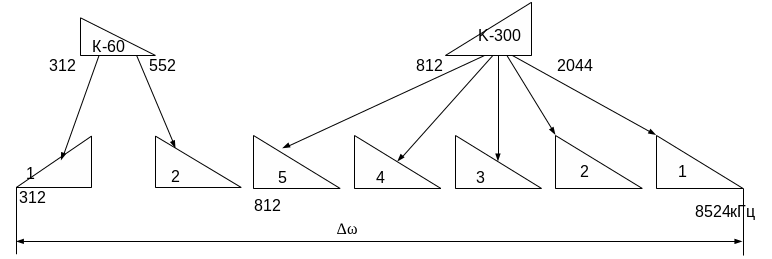

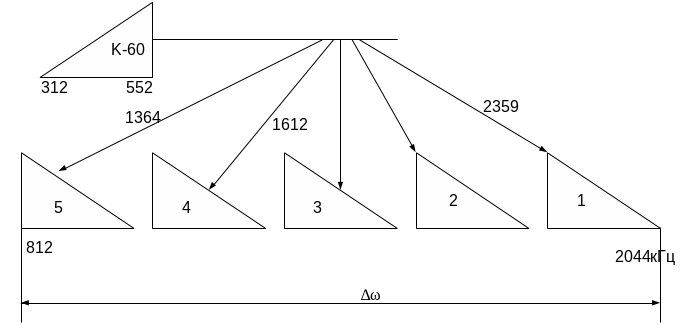

Принципы объединения, формирования и выделения отдельных каналов.
Плезохронный принцип объединения и выделения каналов представлен на рисунке:
Его использование невыгодно, т.к. происходит дублирование аппаратуры. Для цифровых систем стали использовать синхронный принцип формирования и выделения каналов.
Цифровой канал передачи.
Типовым цифровым каналом называется канал, который обеспечивает передачу 64 кбит/с.
В типовом канале остаточное затухание -77.5 дБ, что намного больше, чем у аналогового канала.
Частота дискретизации fд=8 кГц
С=8 кГц=64 кбит/с
N=8

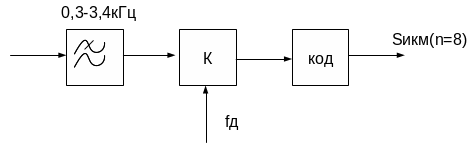

ИКМ сигнал.
=128мкс – цикл передачи. Сколько бы ни было каналов – цикл постоянен. Какой бы ни был длины пакет, он передается за интервал =128мкс.
Дифференциальная ИКМ для передачи в специальных дискретных системах с большой точностью передачи (ДИКМ).
Чтобы поддерживать одинаковую погрешность передачи дискретного сигнала переходят на неравномерное квантование по уровню. Этим самым поддерживается постоянная ошибка, но переменный уровень. Второй метод ДИКМ: дискретизация равномерным шагом (разность между последующим и предыдущим уровнем).

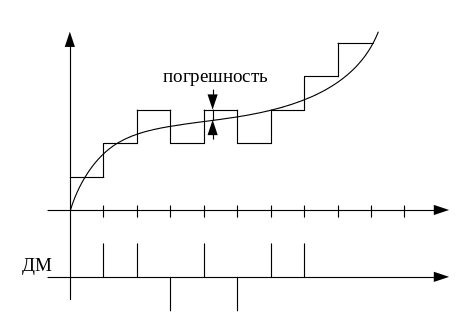

Для увеличения точности и разрядности используется дельта-модуляция. Если изменить частоту квантования больше во много раз, чем требует теорема Котельникова, то
u => -1
u > => +1
Иными словами, на выходе системы будет ступенчатый сигнал.
Схемная реализация:
Тактовая
частота должна быть в 10 и более раз
больше частоты квантования при той же
погрешности. Эта модуляция используется
для передачи служебных сигналов в
цифровых системах передачи.
ОРГАНИЗАЦИЯ ЦИФРОВЫХ СИСТЕМ ПЕРЕДАЧИ.
Первичной типовой организацией многоканальной системы передачи является ИКМ-30. В литературе по американскому и европейскому стандарту эта аппаратура обозначается Е-1 (европ.) и Т-1 (америк.).

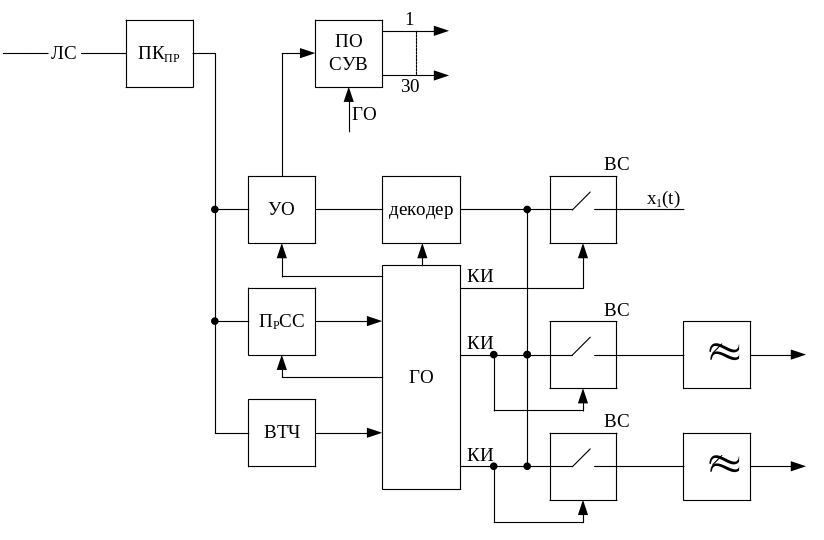

Структура ИКМ-30
В схеме приняты обозначения:
перСУВ – передатчик служебных управляемых и вызывных сигналов
– ФНЧ
m – квантоватор– ключ
Кодер – устройство с однозначным квантованием по уровню и с неравномерным кодированием 8-ю разрядами.
УО – устройство объединения информационных кодовых посылок, единичных сигналов управления, служебных синхросигналов.
ПКл – вторичный преобразователь кода (цифровой модем)
ГОпер – генераторное оборудование передачи
ГТ – генератор тактовой частоты
ПКпр – преобразователь кода вторичного кодирования
УР – устройство разделения
ПрСС – приемник цикловых синхросигналов
ВТЧ – выявитель тактовой частоты
Декодер – декодирующее устройство.
ПрСУВ – приемник служебных сигналов
ВС – временный селектор
Имеются две цикловые синхронизации – по циклам передачи и сверхцикловой синхронизации.
125 мкс и 32 канальных интервала – цикл.
Сверхцикл – синхронизируются 16 циклов.
Приемник синхросигналов обеспечивает синхронизацию по циклам, но не всегда. Сверхцикловую синхронизацию страхует цикловая.

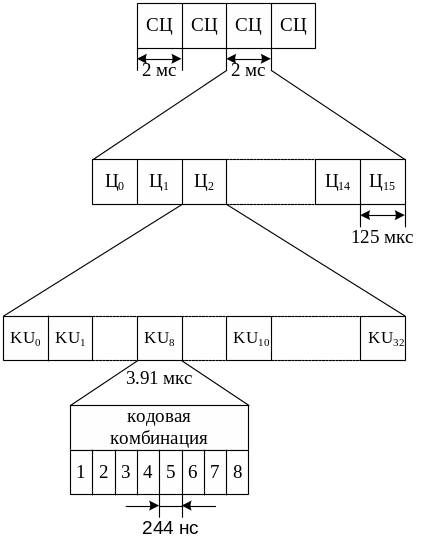

Циклограмма ИКМ-30.
Возможности:
30 каналов тональной частоты и от 1 до 9 каналов передачи дискретной информации со скоростью 8 кбит/сек.
Система работает по низкочастотным кабелям типа ТП и ТГ с диаметром жилы 0.5-0.4 мм. Имеет возможности передавать радиовещательный сигнал вместо 4х каналов тональной частоты, ±3 В на нагрузку 120 См. Остаточное затухание в 2х проводных – максимум 7 дБ, в четырехпроводных – максимум 17 дБ для любой дальности передачи.
Регенерационные пункты – максимальная передача на местности 100км, максимальный переприемный пункт 25 км
Синхронизация сверхцикла передает аварийную сигнализацию и служебную информацию в виде вызовов и ответов.
Вся циклограмма формируется из генераторного оборудования (см. рисунок)
РИСУНОК
fТ=2048 кГц;
fР=2048/8=256 кГц;
fК=256/32=8 кГц;
fЦ=500 Гц;
Распределители (Р) построены по матричному типу (двоичный счетчик с дешифраторной матрицей).
ЗГ (задающий генератор) – высокостабильный кварцевый генератор.
ФТИ (формирователь тактовых импульсов) - делитель.
ВТИ (выявитель тактовых импульсов) – система на резонансном контуре (разомкнутая система тактовой синхронизации).
