8.1.3. Особенности практического применения высокоградиентных сепараторов.
Высокоградиентные сепараторы обычно устанавливаются для обогащения мелко- и тонкозернистого слабомагнитного материала.
Энергоемкость высокоградиентной сепарации весьма велика и составляет 15 – 17 кВт/час на 1 т материала, что соизмеримо с процессом тонкого измельчения. Металлоемкость высокоградиентных сепараторов также высока – масса сепаратора с диаметром ротора 3 м и производительностью около 100 т/час составляет приблизительно 100 т (см. рис.8.1.3.1, 8.1.3.2). В силу этих причин стоимость процесса высокоградиентной сепарации очень высока и применение его для переработки больших масс невыгодно. Экономически оправдано применение высокоградиентной сепарации только после сепарации на сепараторах с сильным полем (например, на ЭВМ-36/100).

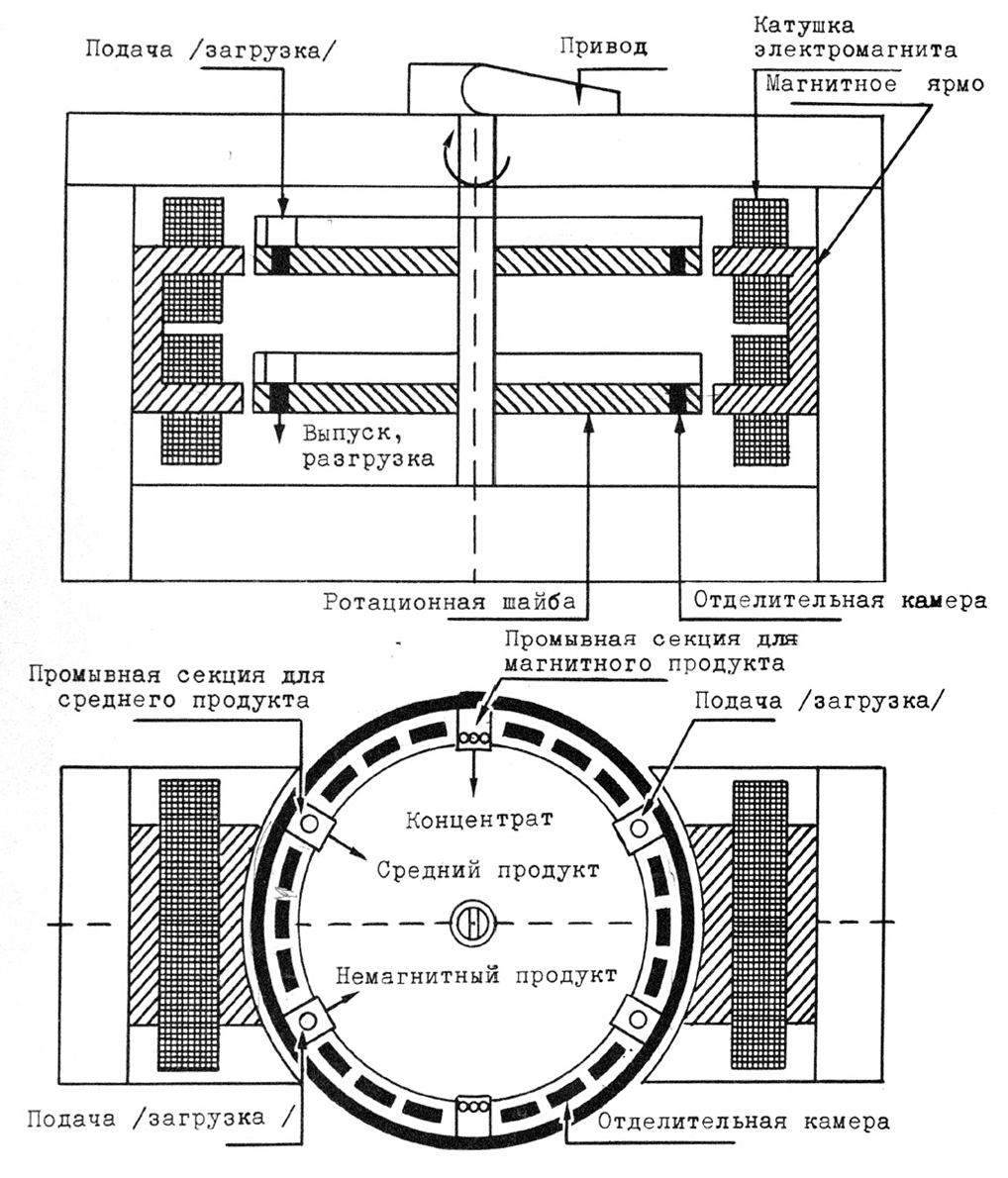

Рис. 8.1.3.1. Схема сепаратора с высокой напряженностью поля.

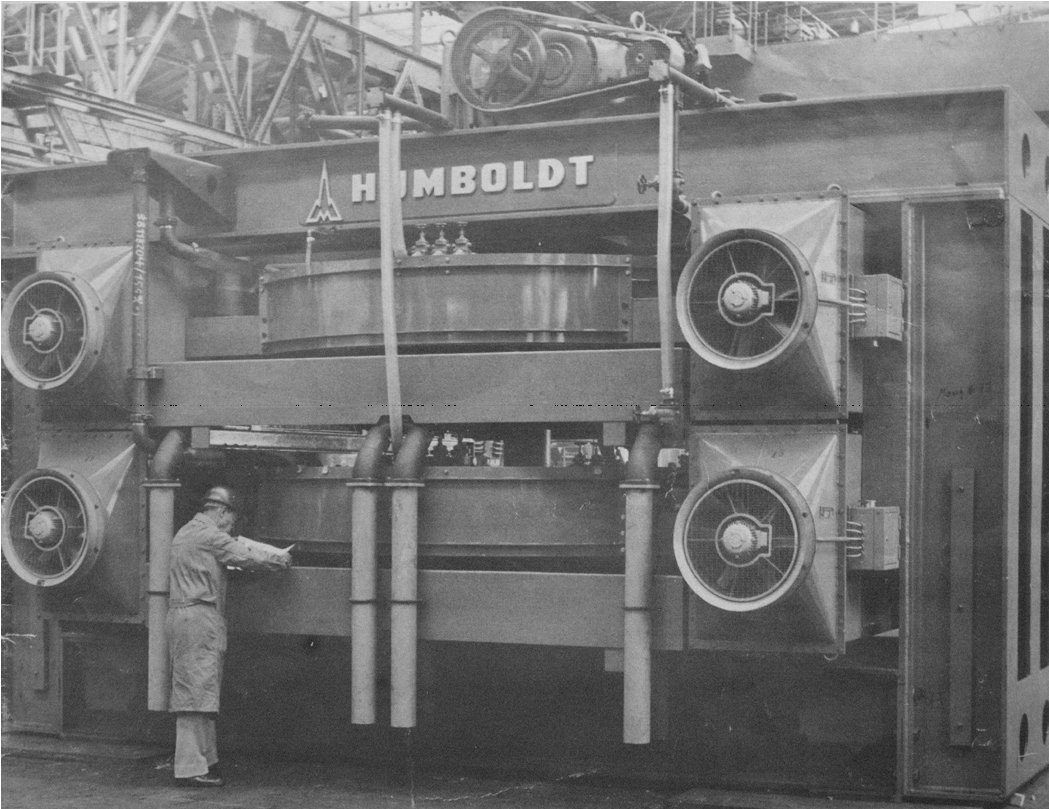

Рис. 8.1.3.2. Высокоградиентный сепаратор компании «Гумбольдт» (Германия).
На рис. 8.1.3.3. приведена схема обогащения на высокоградиентном сепараторе.
Регенерация ферромагнитного заполнителя (ферромагнитных тел) в зависимости от их формы производится:
- промывкой водой с механической прочисткой,
- промывкой водой на грохотах,
- магнитной сепарацией в слабом поле.
8.2. Основы феррогидростатической сепарации
8.2.1. Теоретические основы фгс - сепарации.
Одним из сравнительно новых методов сепарации является феррогидростатическая сепарация. По принципу разделения этот процесс находится на стыке гравитационного и магнитного обогащения.
Признаком разделения частиц является их плотность. Процесс ФГС аналогичен разделению в тяжелых жидкостях. Основа процесса – эффект «утяжеления» парамагнитной или ферромагнитной жидкости, помещенной в неоднородное магнитное поле.
Эффективная плотность ФМЖ определяется по формуле:
, где: (8.2.1.1)
ρж - плотность жидкости в отсутствие магнитного поля, [кг/м3];
χж - объемная магнитная восприимчивость жидкости, [безразмерная величина];
H*gradH [А2/м3] – магнитная сила поля, создаваемого электромагнитом или постоянным магнитом (произведение напряженности [А/м] на градиент напряженности [А/м2] магнитного поля).
Удельная выталкивающая сила F [н/м3] при незначительной магнитной восприимчивости материала определяется по формуле:
, где: (8.2.1.2)
ρч - плотность частицы материала [кг/м3]
ρж - плотность жидкости
χч - объемная магнитная восприимчивость частицы материала, [безразмерная величина];
χж - объемная магнитная восприимчивость жидкости, [безразмерная величина];
H*gradH – магнитная сила поля, [А2/м3].
При величине выталкивающей силы больше нуля минеральная частица будет тонуть, а при величине выталкивающей силы меньше нуля – всплывать. При условии равенства сил, действующих на частицу, выталкивающая сила равна нулю и частица находится во взвешенном состоянии. Разделение происходит за счет разницы не в абсолютной плотности частицы, а за счет разности в «эффективной» плотности, которая определяется по формуле:
(8.2.1.3)
Общее уравнение движения частицы в кювете с феррожидкостью приведено ниже:
, где: (8.2.1.4)
х – текущая координата по вертикали [м].,
m – масса [кг].;
v – скорость движения частицы [м/сек].;
D – размер частицы, [м].
Остальные обозначения были указаны выше.
Рис.8.1.3.3.
