Рисунок
14 – Структурная схема«Что такое конструкторские документы»
- сохранить
документ. Выберите в меню ФАЙЛ
команду СОХРАНИТЬ
КАК; в появившемся
окне Выберите
файл для записи
выберите ЛОКАЛЬНЫЙ
ДИСК D, щелкните
правой клавишей; в контекстном меню
выберите команду Создать
– папку
; в поле Новая
папка наберите
обозначение своей группы
и свою фамилию; в строке
Имя
файла наберите «Что
такое КД» и завершите
процедуру командой Сохранить.
Рекомендуется сохранять все созданные
документы на своей флеш-карте.
В результате выполнения задания студенты должны усвоить основные понятия, связанные с оформлением конструкторских документов: формат, компоновка, линии, шрифт.
Выполнение текста титульного листа альбома чертежей
Задание: выполнить текст титульного листа альбома чертежей на листе формата А4 без основной надписи по образцу шрифтом разного размера с соблюдением рациональной компоновки.
При выполнении этого задания студенты используют следующие приемы:
- открытие программы; создание фрагмента;
- пользование Компактной панелью и Панелью свойств;
- построение прямоугольника по координатам двух противолежащих углов;
- задание координат точки с клавиатуры; ввод координат в поля Панели свойств;
- построение внешней и внутренней рамок формата;
- выбор стиля (типа) линии;
- ввод и форматирование текста;
- использование стрелки Создать объект;
- удаление, перемещение и копирование объектов;
- способы прерывания команды;
- вывод документа на печать.
Порядок работы:
- открыть программу, выбрать команды СОЗДАТЬ – ФРАГМЕНТ;
-построить внешнюю рамку формата А4:. на КОМПАКТНОЙ ПАНЕЛИ ( в левой части окна документа) нажать кнопку ПРЯМОУГОЛЬНИК, а на появившейся в нижней части окна ПАНЕЛИ СВОЙСТВ выбрать команду СТИЛЬ – ТОНКАЯ; щелкнуть курсором на экране в начале координат – в поле координат первой точки на Панели свойств появятся координаты нижнего левого угла рамки 0,0; 0,0; перенести курсор в поле координат второй точки – двойной щелчок в поле Х – поле окрашивается в синий цвет – ввести 210– TAB – курсор перемещается в поле Y – ввести 297– ENTER. Внешняя рамка построена. Нажмите клавишу F9 или выберите в горизонтальном меню пункт МАСШТАБ -ПОКАЗАТЬ ВСЕ– рамка будет показана полностью при максимально возможном увеличении (цвет линии на мониторе – черный);
-построить внутреннюю рамку. Команда ПРЯМОУГОЛЬНИК продолжает действовать. Выберите СТИЛЬ- ОСНОВНАЯ; в поле координат первой точки введите 20 –ТАВ – 5 –ENTER, в поле координат второй точки – 205 –ТАВ – 292 – ENTER. Внутренняя рамка построена (цвет линии синий);

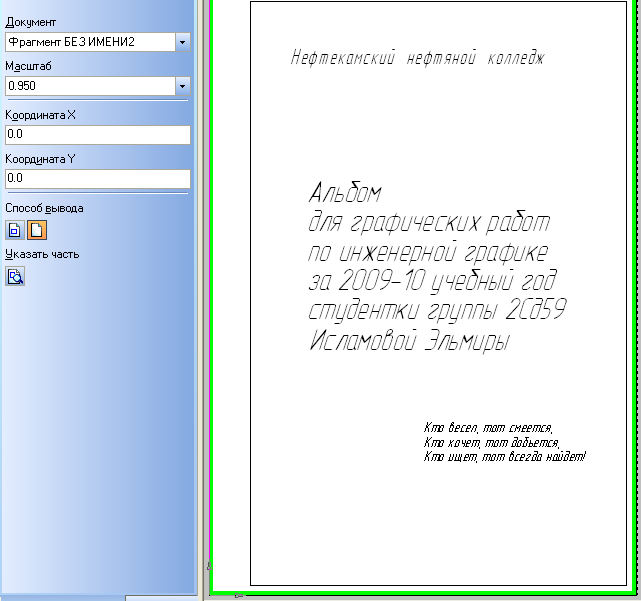

Рисунок
15 – ПанельСвойств и результат операции «Печать»
- на Компактной панели выбрать кнопки ОБОЗНАЧЕНИЯ – ВВОД ТЕКСТА и на Панели свойств -РАЗМЕЩЕНИЕ - ПО ЦЕНТРУ, затем установить ВЫСОТУ СИМВОЛОВ -7.0 и начать ввод верхней строки текста; зафиксировать текст стрелкой СОЗДАТЬ ОБЪЕКТ слева на Панели свойств;
-выбрав РАЗМЕЩЕНИЕ – СПРАВА И ВЫСОТУ СИМВОЛОВ – 10,0, набрать центральную часть текста, выровнять влево, зафиксировать;
- вновь изменить РАЗМЕЩЕНИЕ (слева) и ВЫСОТУ СИМВОЛОВ (5,0), набрать нижнюю часть текста, выровнять вправо;
- прервать команду и разместить все части текста равномерно по высоте листа, соблюдая минимальные расстояния от границ текста до рамки (не менее 10 мм сверху и снизу, не менее 3 мм слева и справа).
Для перемещения объектов следует прервать команду, выделить объект курсором (объект окрасится в зеленый цвет) и, нажав левую клавишу мыши, переместить объект в нужное место, а затем щелчком зафиксировать его (он вновь окрасится в синий цвет). Для удаления объекта также следует прервать команду, выделить объект и нажать DELETE. Для прерывания команды можно: 1) вновь нажать кнопку Т на Компактной панели; или 2) в Контекстном меню выбрать пункт ПРЕРВАТЬ КОМАНДУ; или 3) нажать кнопку STOP (красную) в левой части Панели свойств;
- вывести документ на печать: выбрать в горизонтальном меню команду ФАЙЛ - ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР. В открывшейся слева Панели свойств в окне Масштаб наберите с клавиатуры 0.95 ENTER. Убедитесь, что зеленая рамка, окаймляющая документ, не выходит за обозначенные пунктиром границы печати, и нажмите кнопку Принтер на инструментальной панели вверху слева. Документ будет напечатан (Рисунок 15).
Сохраните документ под именем «Титульный лист».
.В результате выполнения задания студенты должны усвоить понятие о размерах шрифта, конструкции букв и цифр, размещении текста на странице.
