3 Практические задания к урокам инженерной графики

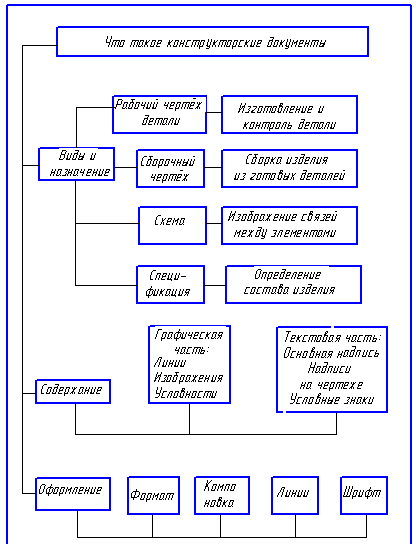

3.1 Построение структурной схемы «Что такое конструкторские документы»
Задание: Вычертить структурную схему «Что такое конструкторские документы» на листе формата А4 без основной надписи, с соблюдением рациональной компоновки знаков схемы (прямоугольников) и текста внутри знаков, а также разницы в толщине линий.
При выполнении этого задания студенты используют следующие приемы работы с программой:
- открытие программы; создание фрагмента;
- пользование Компактной панелью и Панелью свойств;
- построение отрезка; построение прямоугольника по координатам двух противолежащих углов;
- задание координат точки с клавиатуры; ввод координат в поля Панели свойств;
- построение внешней и внутренней рамок формата;
- выбор стиля (типа) линии (Рисунок 12) ;
- удаление, перемещение и копирование объектов;
- ввод и форматирование текста;
- использование стрелки Создать объект;
- способы прерывания команды;
- сохранение документа;
- вывод документа на печать.
Порядок работы:
-открыть программу и выбрать команды СОЗДАТЬ – ФРАГМЕНТ;
-

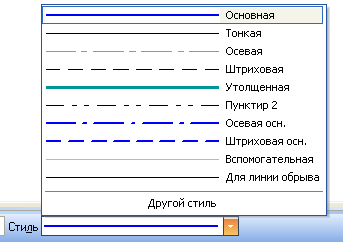

Рисунок
12 – Выбор стиля (типа) линии
-построить внутреннюю рамку. Команда ПРЯМОУГОЛЬНИК продолжает действовать. Выберите СТИЛЬ- ОСНОВНАЯ; в поле координат первой точки введите 20 –ТАВ – 5 –ENTER, в поле координат второй точки – 205 –ТАВ – 292 – ENTER. Внутренняя рамка построена (цвет линии синий);
-для построения прямоугольников, входящих в схему, сохраняется та же команда и тот же стиль линии, но координаты углов прямоугольника будем не вводить с клавиатуры, а выбирать произвольно: щелкаем курсором в точке предполагаемого размещения нижнего левого угла прямоугольника, ведем курсор в направлении противоположного угла и, когда курсор достигнет намеченной точки, снова щелкаем – прямоугольник построен .Размеры прямоугольников выбираем произвольно с учетом рационального размещения их на листе. Расположение прямоугольников можно изменять, для этого следует прервать команду, выделить прямоугольник курсором (объект окрасится в зеленый цвет) и, нажав левую клавишу мыши, переместить объект в нужное место, а затем щелчком зафиксировать его (он вновь окрасится в синий цвет). Для удаления объекта также следует прервать команду, выделить объект и нажать DELETE. Несколько одинаковых прямоугольников можно построить с помощью команд РЕДАКТОР (в горизонтальном меню) – КОПИЯ – УКАЗАНИЕМ, ввести курсор в основной прямоугольник, нажать левую клавишу и перемещать появившиеся копии. Одной командой можно создать неограниченное количество копий. Для прерывания команды можно: 1) вновь нажать кнопку ПРЯМОУГОЛЬНИК на Компактной панели; или 2) в Контекстном меню выбрать пункт ПРЕРВАТЬ КОМАНДУ; или 3) нажать кнопку STOP (красную) в левой части Панели свойств;
- расположив прямоугольники рационально, выбрать на Компактной панели кнопку ОТРЕЗОК, а на Панели свойств - СТИЛЬ – ТОНКАЯ и построить соединительные линии между прямоугольниками, фиксируя начала и концы отрезков щелчком курсора;
- вписать текст в прямоугольники. На компактной панели нажать кнопки ОБОЗНАЧЕНИЯ (третья сверху) – ВВОД ТЕКСТА (Т). На Панели свойств выбрать РАЗМЕЩЕНИЕ – ПО ЦЕНТРУ и ввести курсор в центр прямоугольника (появляется рамка с мигающим курсором); на Панели свойств нажать кнопку ВЫСОТА СИМВОЛОВ и выбрать шрифт 5, затем кнопку КУРСИВ, после чего набрать на клавиатуре текст и зафиксировать его нажатием стрелки Создать объект в левой части Панели свойств. Заполнить поочередно все прямоугольники (Панель свойств видна на рисунке 13). Если для текста не хватает места, прямоугольник можно увеличить с помощью «ручек»;
Рисунок
13 – Панели свойств операции ВВОД ТЕКСТА
- в каждом прямоугольнике выровнять текст по центру: прервать команду, выделить текст, еще двойной щелчок левой клавишей мыши – в появившейся Панели свойств нажать кнопку ВЫРАВНИВАНИЕ ПО ЦЕНТРУ;
- вывести документ на печать: выбрать в горизонтальном меню команду ФАЙЛ - ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР. В открывшейся слева Панели свойств в окне Масштаб наберите с клавиатуры 0.95 – ENTER. Убедитесь, что зеленая рамка, окаймляющая документ, не выходит за обозначенные пунктиром границы печати, и нажмите кнопку Принтер на инструментальной панели вверху слева. Документ будет напечатан (результат на рисунке 15).
