44. Регистрация измерительной информации. Графическая запись. Устроиство и принцип действия перьевого самописца с подвижной катушкой.

Самая важная функция регистрации состоит в том, чтобы служить памятью, так как мы хотим сохранить на некоторое время информацию, полученную при преобразовании. Информация, получаемая в результате преобразования, может содержаться в объекте измерения в двух формах: активной и пассивной.

Аналоговые электрические сигналы обычно регистрируются при измерениях одним из следующих способов: графическим, магнитным или электронным путем.

Графическая запись представляет собой регистрацию сигнала на бумаге с помощью пера. Магнитная запись измеряемых сигналов осуществляется на способном запоминать магнитном носителе. Электронная регистрация предусматривает запись измеряемого сигнала в полупроводниковую память, как это делается, например, в устройстве для регистрации переходных процессов.

Графическая запись представляет собой электромеханическую регистрацию измеряемого сигнала на бумаге с помощью пишущего пера. Запись можно осуществить:чернилами на обычной бумаге, пишущим узлом, переводящим сигнал в усилие, прикладываемое к бумаге, которая чувствительна к нажиму, тепловым или световым пером на фотобумаге.

Основными достоинствами использования самопишущих приборов (СП) являются: - экономия времени наблюдателя при длительных измерениях; - сокращение штата обслуживающего персонала при необходимости измерения большого количества величин; - исключение субъективных погрешностей благодаря документированной регистрации; - возможность получения непрерывной функции изменения исследуемой величины во времени или других величин; - результаты измерений в виде диаграммы удобны для хранения; - более высокая оперативность автоматической регистрации по сравнению с ручной;

- возможность регистрации в местах, где присутствие человека опасно или невозможно.

СП можно классифицировать по следующим основным признакам:

- в зависимости от количества одновременно регистрируемых величин - на одноканальные и многоканальные приборы; - в зависимости от способа регистрации - на приборы, производящие запись в виде диаграмм, и приборы, печатающие показания; - в зависимости от используемого носителя и способа записи на приборы:- с чернильной записью на бумажной диаграммной ленте, - с фотографической записью на фотобумаге или фотопленке, - с электрической, - фотографической, - электрохимической, - термической и другими видами записи на специальных носителях, - с магнитной записью на магнитной ленте, проволоке и других магнитных носителях. - в зависимости от структурной схемы - на приборы прямого и уравновешивающего преобразования;

- по роду измеряемого тока - на приборы постоянного и переменного тока;

- по измеряемым величинам - на амперметры, вольтметры, ваттметры и вариометры, частотомеры, фазометры и универсальные СП;

- по классу точности - в основном относятся к группе приборов с классом точности 1,5 (для переносных) и 2,5 (для щитовых);

- по принципу действия - подразделяются на магнитоэлектрические, электромагнитные (поляризованные) и ферродинамические преобразователи.

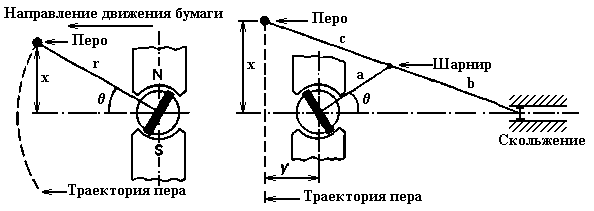

а

б

а - кривизна траектории пера; б - рычажный механизм, позволяющий

устранить кривизну траектории

Перьевой самописец с подвижной катушкой

Для минимизации погрешности преобразования необходимо, чтобы и угол отклонения подвижной части преобразователя оставался малым. При этом нельзя слишком сильно увеличивать длину рычага, так как в этом случае трение между пером и бумагой будет создавать слишком большой момент, в результате чего произойдет уменьшение размаха пера.
