21. Основные параметры тока и напряжения
Пиковое значение Um (для гармонического колебания - амплитудное) - это наибольшее мгновенное значение напряжения u(t) за время измерения Т. Если напряжение за время измерения или период изменяет знак, а кривая напряжения несимметрична, то различают положительные Um+ и отрицательные Um-пиковые значения.
Если сигнал содержит постоянную составляющую, она называется средним значением сигнала и определяется, как правило, за период (интервал усреднения) T.
. (2.1)
В том случае важными параметрами сигнала являются наибольшее и наименьшее значения переменной составляющей сигнала, называемые соответственно пиковым отклонением "вверх" (Uв) и пиковым отклонением "вниз" (Uн).
Если сигнал не содержит постоянной составляющей (например, гармонический сигнал или меандр), он будет характеризоваться средневыпрямленным значением
(2.2)
и амплитудой Um. Величина
А = Umax - Umin = Uв - Uн = 2Um (2.3)
называется размахом сигнала. Для однополярных сигналов
Uсв =
Наконец, важным параметром является среднеквадратическое значение сигнала, определяемое по формуле
(2.4)
и характеризующее энергетический уровень его (в литературе Uск называют еще действующим или эффективным значением сигнала).
Существует определенная связь между всеми перечисленными параметрами, зависящая от формы сигнала. Эту связь принято характеризовать коэффициентами амплитуды (пиковости) kа, формы kф, и усреднения kу, причем
(2.5)
В таблице 2.1 в качестве примеров приведены значения kа, kф и kу для гармонического и пилообразного напряжений, а также для меандра.
Таблица 2.1 – Значения kа, kф и kу для напряжений различной формы
Форма напряжения |
kа |
kф |
kу |
Гармоническая (синусоидальная) |
1,41 |
1,11 |
1,56 |
Однополярная пилообразная |
1,73 |
1,16 |
2,00 |
Прямоугольной формы с симметричными полупериодами - меандр |
1,00 |
1,00 |
1,00 |
Коэффициенты kа, kф и kу позволяют получать значения переменного напряжения, если известно одно из них и форма напряжения.
22 Определение функции преобразования измерительных преобразователей
Преобразователь – это устройство, которое, подвергаясь воздействию физической величины, выдает эквивалентный сигнал, обычно электрической природы (заряд, ток, напряжение или комплексное сопротивление), являющийся функцией измеряемой величины:
Y = F(Х), (2.1)
где Y – выходная электрическая величина преобразователя, а X – входная величина (рисунок 2.5).
Функция преобразования (ФП) - это функциональная зависимость выходной величины измерительного преобразователя от входной, описываемая аналитическим выражением, в виде таблиц или графически.
Рисунок 2.5 – Пример изменения во времени измеряемой величины X
и соответствующей реакции Y преобразователя
-
а
б
а – получение градуировочной кривой по известным значениям измеряемой величины Х;
б – использование градуировочной кривой для определения Х
Рисунок 2.6 – Градуировочные характеристики преобразователя:
Чаще всего стремятся функцию преобразования сделать линейной, т.е. установить прямую пропорциональность между изменением входной величины Y и соответствующим приращением выходной величины X преобразователя.
Для описания линейной функции преобразования Y = F(X) = Yо + SX достаточно двух параметров: начального значения выходной величины Yо (нулевого уровня), соответствующего нулевому (или какому-либо другому характерному) значению входной величины X, и показателя относительного наклона характеристики
,
называемого чувствительностью преобразователя.
Рисунок 2.8 – Структурная схема установки для определения функции
преобразования измерительных преобразователей (детекторов)
Пример построения функции преобразования в графической форме приведен на рисунке 2.9.

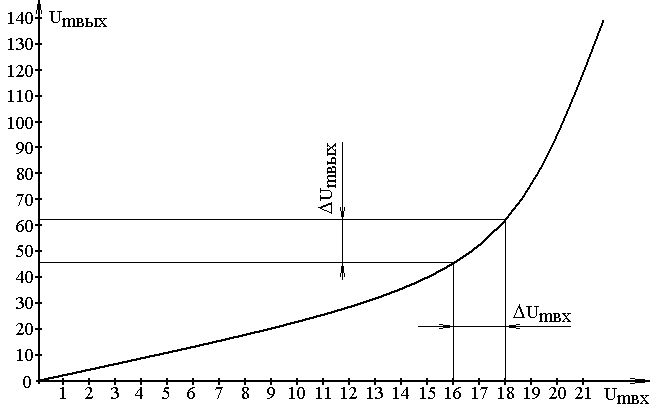

Рисунок 2.9 – Пример графического изображения функции преобразования
измерительного преобразователя
Необходимо иметь ввиду, что для построения функции преобразования как на входе, так и на входе измерительного преобразователя должны быть однотипные значения напряжения, т.е. если преобразователь пиковый, то и входное, и выходное напряжения должны быть выражены в пиковых значениях напряжения. В противном случае будет вноситься дополнительная существенная погрешность определения функции преобразования. Другими словами, для минимизации погрешности определения функции преобразования необходимо руководствоваться типом детектора (преобразователя): если детектор – пиковый, то и оси абсцисс и ординат должны быть проградуированы в пиковых значениях напряжения; если детектор – среднеквадратический, то – в среднеквадратических значениях; если детектор средневыпрямленный, то – в средневыпрямленых значениях.
