12.Исследование скважин, оборудованных шгн. Теоретическая динамограмма.
Динамометрия ШСНУ Снятие диаграммы нагрузки на полир-ый шток в зависимости от хода называется динамометрией ШСНУ. Она осущ-ся силоизмерительным регистрирующим прибором динамометром. Сопоставление снятой на ШСНУ динамограммы с теорет-ой позволяет выяснить отклонения от норм-ой работы установки в целом и дефекты в работе самого ШСН. Регулярное обследование ШСНУ яв-ся обяз-ным, т.к. позволяет своевременно предотвратить более серьезные осложнения. Динамограмма позволяет уточнить режим откачки и по возможности его улучшить. Известны динамографы механич-ие, гидравл-ие, электр-ие, электромагн-ые, тензометрич-ие и др. Наибольшее распространение получили гидравлические динамографы.
Динамометрирование ШСНУ дает важную информацию о работе установки в целом. На автоматизированных промыслах оно осуществляется дистанционно из центрального диспетчерского пункта. С этой целью СК оборудуются специальными тензометрическими датчиками усилий и датчиками хода полированного штока.
13.Основные принципы расшифровки практических динамограмм.

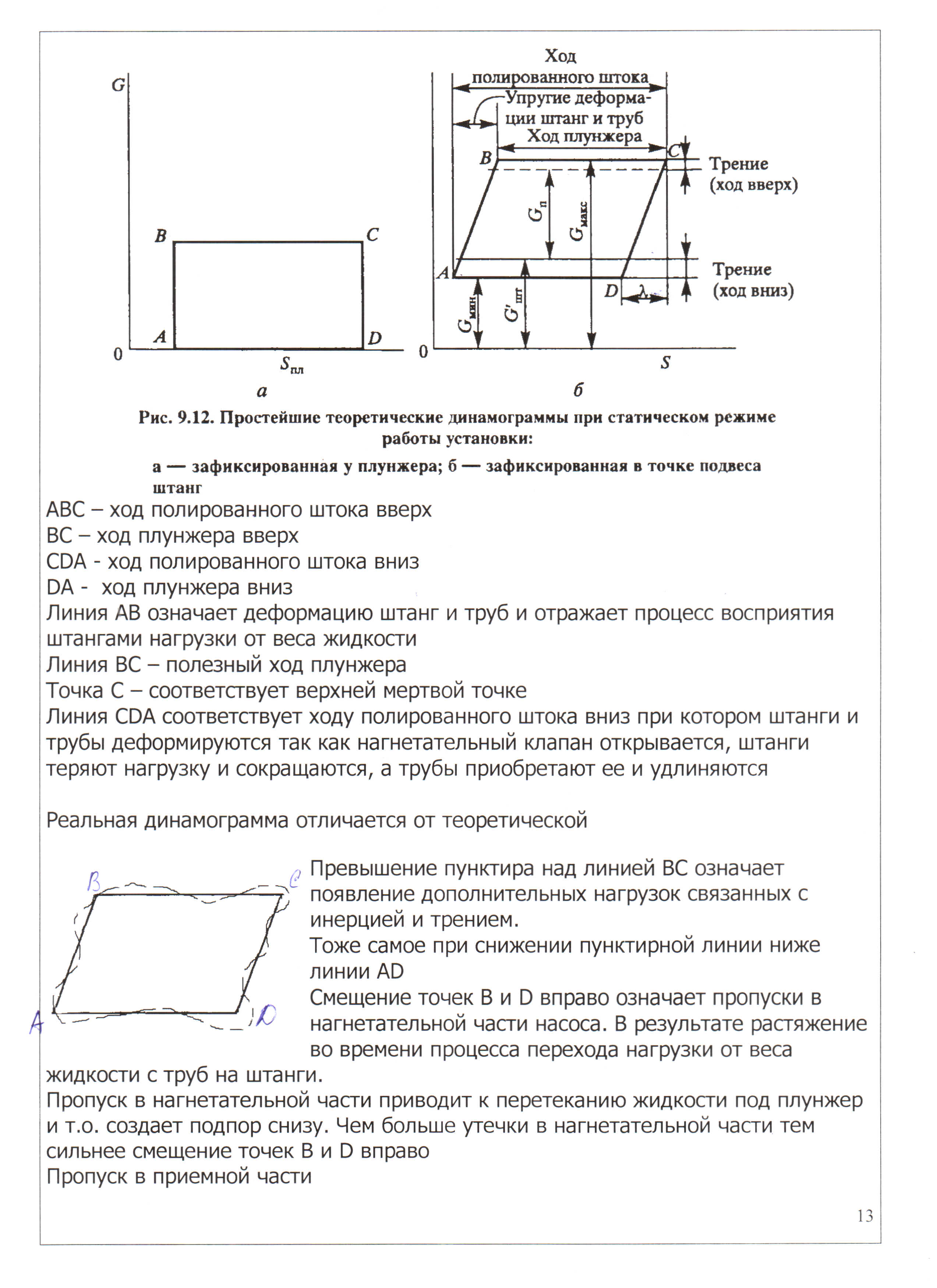

Теорет-ая динамограмма показана на рис. 13. На нее наложена (пунктиром) типичная фактическая динамограмма исправного насоса, спущенного на небольшую глубину и работающего в условиях отсутствия газа.
Линия аб означает деформацию штанг и труб и отражает процесс воспринятия штангами нагрузки от веса жид-ти. Это происходит при перемещении штока на величину , начиная от н. м. т.
Линия бв полезный ход плунжера, во время которого стат-ая нагрузка на шток равна весу штанг и жид-ти.

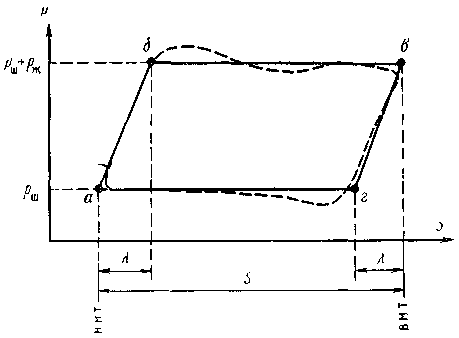

Рис. 13. Теор-ая динам-ма (сплошная линия), совмещенная с факт-ой (пунктирная линия), нормально работающей штанговой насосной установки при малых глубинах
Точка в соответствует верхней мертвой точке (в. м. т.). Линия вга ходу вниз, при кот-ом также штанги и трубы деформ-ся, но в обратном порядке, так как нагнет-ый клапан откр-ся, штанги теряют при этом нагрузку и сокращаются, а трубы (всас-ий клапан закрывается) приобретают ее и удлиняются. Реальная динамограмма всегда отличается от теор-кой. Превышение пунктира над линией бв означает появление доп-ых нагрузок, связанных с инерцией системы и трением, этим же объясн-ся снижение пунктирной линии по отношению к линии га при ходе вниз. Изучение снятой динамограммы и ее сопоставление с теор-ой позволяет выяснить ряд дефектов и неполадок в работе ШСНУ. Так, смещение точек б и г вправо означает пропуски в нагнетательной части насоса в результате растягивания во времени процесса перехода нагрузки РЖ с труб на штанги. Пропуск в нагнет-ой части приводит к заполнению объема цилиндра, высвобождаемого плунжером, перетекающей жид-ью и, т.о., создает на плунжер подпор снизу. Чем больше утечки в нагнет-ой части, тем сильнее смещение точек б и г вправо.
При пропуске в приемной части (всасывающий клапан) происходит обратное явление. Точки б и г смещаются влево. Утечки жид-и в приемной части раньше времени снимают подпор плунжера снизу и штанги воспринимают вес жидк-и быстрее. На динамограмме отражается вредное влияние газа, попадающего в ШСН. В этом случае переход от точки в к линии аг происходит плавно, что означает сжатие газа в цилиндре под плунжером. Динамограммы позволяют выявить правильность посадки плунжера в цилиндре. Появление короткого спада нагрузки вблизи н. м. т., ниже Ршт, свидетельствует об ударе плунжера о всасывающий клапан. Резкое снижение нагрузки ниже Р = Рш + Рж вблизи в. м. т. означает выход плунжера из цилиндра насоса (если насос невставной), а появление пика у в. м. т. удары плунжера об ограничительную гайку цилиндра в случае вставного насоса (рис. 14).

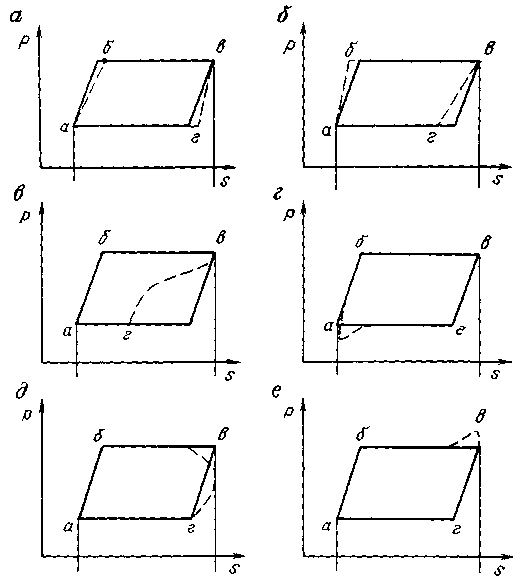

Рис. 14. Отражение дефектов работы штангового насоса на динамограмме:
а пропуски в нагнет-ой части, б пропуски во всас-ей части, в влияние газа, г низкая посадка плунжера, д выход плунжера из цилиндра трубного насоса, е удары плунжера о верхнюю ограничительную гайку вставного насоса
