Занятие 4
Очень часто в научных исследованиях приходится измерять зависимость одной переменной от другой, и показывать эти зависимости в виде графиков. Для графического отображения данных, введенных в ячейки рабочего листа, служат диаграммы. Данные, представленные в графическом виде, значительно упрощают анализ зависимостей.
Чтобы создать диаграмму, нужно иметь наборы, которые в Excel называют рядами данных. Данные каждого ряда хранятся в отдельной строке или в отдельном столбце.
Ключевая особенность диаграмм в Excel – их динамический характер. Это означает, что ряды данных диаграммы связаны с данными, находящимися на рабочих листах. Если данные в листах изменяются, диаграмма автоматически обновляется, отображая изменения в листах.
После создания диаграммы всегда можно изменить ее тип или формат, можно добавлять новые ряды данных или изменять текущие, отображая другой диапазон. Чтобы внести изменения в диаграмму, необходимо щелкнуть правой кнопкой мыши на той области диаграммы, которая подлежит изменению для вызова контекстного меню.
Диаграмму можно создавать на отдельном листе (лист диаграмм) или на том же листе, где находятся данные, тогда она называется внедренной.
Внедренная диаграмма свободно перемещается по рабочему листу. Как и у любого другого графического объекта можно изменять ее размеры или пропорции, настраивать границы и выполнять над ней другие операции.
Чтобы выполнить любое изменение в объекте диаграммы, необходимо ее активизировать (выделить щелчком мыши на ней). При этом главное меню программы Excel изменяется: вместо меню данных появляется меню диаграмм.
Рассмотрим методику построения диаграмм и особенности их форматирования.
Создание графиков в документе Excel
Предположим, что проводится эксперимент по измерению зависимости какого-то параметра, например, вязкости от температуры. Начальная температура была равна 10оC. Шаг изменения – 10оС. Введите эти данные на лист Excel (рис.65).
Чтобы расположить заголовок Исходные данные над таблицей исходных данных так, как показано на рисунке, необходимо:
выделить две ячейки;
Рис.65. Таблица исходных данных
Рис.66. Таблица экспериментальных данных
выполнить команду Формат Формат ячейки… и на вкладке Выравнивание поставить переключатель в полях Объединить ячейки;в группе Выравнивание по горизонтали и по вертикали поставьте по центру.
Теперь подготовим таблицу экспериментальных данных (рис.66).
Введите данные первой колонки – номера по порядку вводятся с помощью маркера заполнения (черный крестик в правом нижнем углу выделенного диапазона или ячейки). В первую ячейку первой колонки введите единицу, во вторую – два. Выделите обе ячейки и с помощью маркера заполнения растяните на все ячейки колонки (до 10).
Заголовок столбца Температура вводится по формуле: =A2 (т.е. в формуле ссылка на адрес ячейки, где помещено название параметра в таблице Исходные данные (рис.65)).
Температура в начальный момент проведения эксперимента у нас равна исходной температуре, т.е. =B2. Далее она отличается от предыдущей на шаг. Следовательно, во второй строке температура равна начальной температуре + шаг, т.е. =E3+$B$3. Чтобы далее использовать маркер заполнения для копирования формулы, используем абсолютную адресацию шага (шаг должен браться постоянно из одной и той же ячейки, и ссылка на нее должна быть постоянной).
Введенная таким образом информация позволяет нам автоматизировать подстройку таблицы экспериментальных данных (рис.66) при изменении начальных условий. Попробуйте вместо «температуры» в исходных данных ввести «давление», а исходное значение поставить, например, 20. Таблица экспериментов тут же изменила заголовки и пересчитала значения. Сделаем Отмену.
Значения Yэкпер должны браться из эксперимента, поэтому просто введите их с клавиатуры.
Для форматирования заголовка Эксперимент лучше всего воспользоваться возможностью копирования формата. Для этого:
выберите ячейку Исходные данные;
щелкните на кнопке Формат по образцу
на вкладке Главная
ленты
инструментов. При этом Excel копирует
формат выбранной ячейки, а указатель
мыши превращается в кисточку, слева от
которой расположен знак «плюс»;протащите указатель мыши по диапазону ячеек или по ячейке, в которые нужно скопировать выбранный формат (заголовок Эксперимент).
Для того, чтобы построить график зависимости Yэкпер от Температуры, выполните действия, описанные ниже:
Выделите ячейки с данными, на основе которых необходимо построить диаграмму. Чтобы в диаграмме отражались заголовки строк и (или) столбцов электронной таблицы, их также необходимо включить в выделенную область. Для нашего примера это два столбца значений – Температура и Yэкпер, включая их заголовки.
Перейдите во вкладку Вставка ленты инструментов. В разделе Диаграммы находятся кнопки для вставки диаграмм разных типов.
Выберите тип и вид диаграммы. Если вы точно знаете, диаграмма какого типа вам нужна, щелкните на кнопке
снизу от названия нужного типа диаграмм
и выберите желаемый вид диаграммы из
открывшегося меню (рис.67).

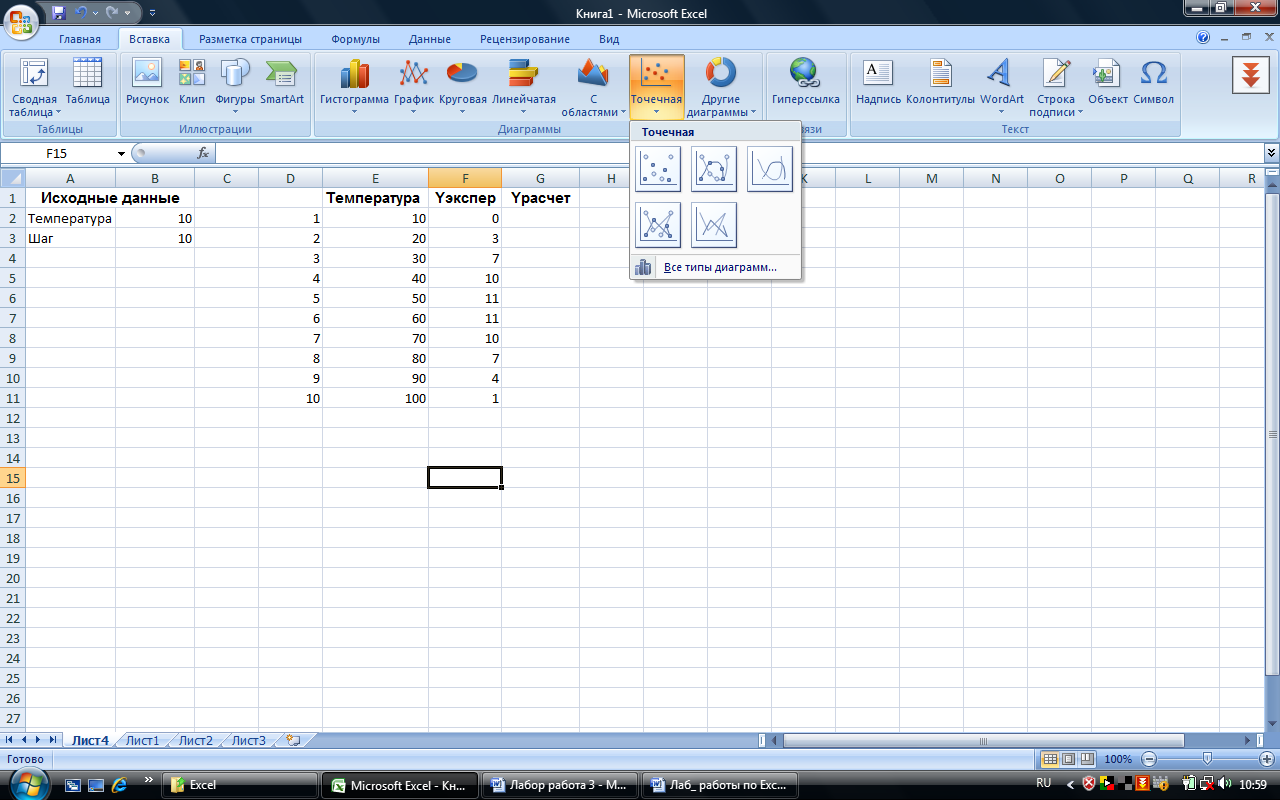

Рис.67. Выбор типа диаграммы
Чтобы отобразить диалоговое окно, в котором собраны все доступные типы диаграмм с подвидами, щелкните на кнопке со стрелкой, расположенной в правом нижнем углу раздела Диаграммы вкладки Вставка. В диалоговом окне Вставка диаграммы (рис.68), найдите нужный эскиз диаграммы, щелкните нем, а затем на кнопке ОК.
Поскольку нам необходимо построить график зависимости Yэкпер от температуры выбираем Точечную диаграмму (рис.67), и затем любой из пяти ее видов, а не диаграмму График, т.к. при выборе типа График будут строиться выбранные зависимости от порядкового номера.
Пусть мы будем наносить только точки и не прорисовывать линии, поэтому выбираем первый вид кривой.

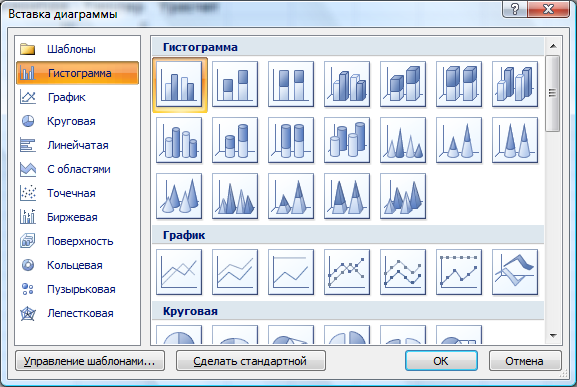

Рис.68. Чтобы подобрать тип диаграммы, используйте это диалоговое окно
Excel построит диаграмму на основе выделенных данных и поместит ее на активный рабочий лист в виде объекта (рис.69).
Рис.69. График, полученный после небольшого редактирования
