5. Исследование устойчивости контура нцу
Используем для этого модернизированный критерий Михайлова для дискретных систем.
По этому критерию система является
устойчивой, если при подстановке
в
характеристическое уравнение
,
годограф при смене частоты
,
пройдет 2n квадрантов.
Характеристическое уравнение системы имеет вид
.
Импульсные передаточные функции приведенной непрерывной части исследуемых объектов:
.
Импульсная передаточная функция
регулятора:
Исследовано объекты
и
на устойчивость при
Настройки регуляторов получено с метода
прямого синтеза, при
та
.
Объект
Для
(в п.2.1)
N = 14 - порядок характеристического уравнения;
Kp = 0.1292;
Ti = 52;
При этом alpha = 0.8525, C1 = 0.0296, C2 = 0.0050.
Годограф имеет вид
Он проходит 28 квадрантов, что свидетельствует
об устойчивости системы (2N
= 28)
2. Об’єкт
Характеристическое уравнение:
=0
Для
N = 11- порядок характеристического уравнения;
Kp = 1.2612;
Td = 21.3414;
Ti =92.6548;
При этом C3 = 0.0026, C4 = 0.0024.

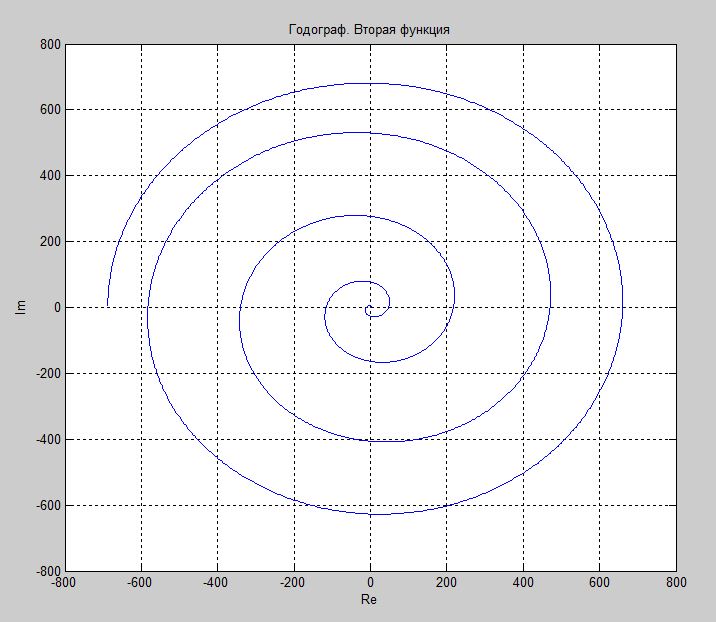

Годограф имеет вид:
Он проходит 22 квадранта, что свидетельствует об устойчивости системы (2N=22)
6. Синтез линейно-квадратичного регулятора состояния.
Синтезируем
линейно-квадратичный регулятор для
объекта
Методом фазовых переменных перейдем к модели в пространстве состояний
Где
=
4.2640*10-5
=
0.0044
=0.1345
Получили
,
где
Возьмем
=10,
и приведем систему к следующему виду
где
Переходим к проектированию линейно-квадратичного регулятора.
В качестве весовых матриц возьмем:

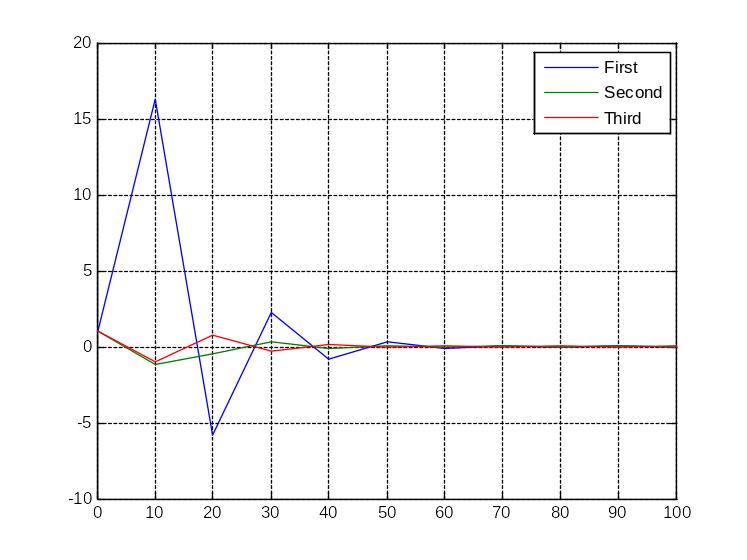

Поведение системы с начальными условиями (1 1 1):
7.Оценка качества регулирования.
7.1. Сравнение графиков переходных процессов

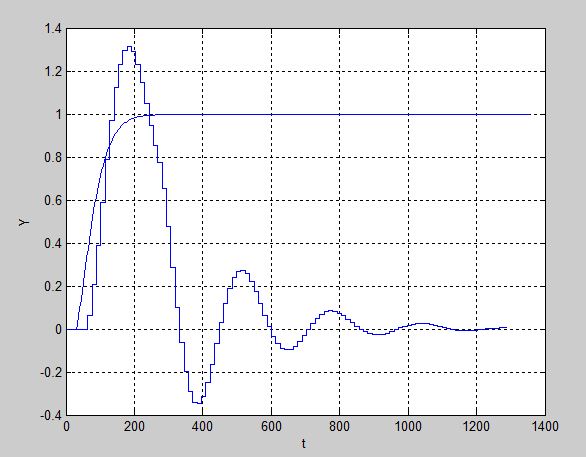

Построим совмещенный график для
переходного процесса выходящей координаты
Y(t) для
объекта
,
регулятор для которого моделировался
двумя методами – резонансным методом
и методом прямого синтеза.
7.2. Сравнение продолжительности переходных процессов
Метод настройки регулятора |
Определение продолжительности переходного процесса |
|
Прямой синтез |
|
228 |
Резонансный метод |
Через два колебания |
780 |
7.3. Отношение затухания
Найдем отношение затухания для объектов, управляемых регуляторами, настроенными резонансным методом:
Объект |
B/A |
|
0.2083 |
|
0.2253 |
8.Составить позиционный и скоростной алгоритм нцу.
Основное уравнение позиционного регулирования принимает вид:
где
Скоростной алгоритм является результатом дифференцирования позиционного алгоритма
определяются
по формулам
Определим позиционный и скоростной алгоритм для наших регуляторов согласно настройкам найденным в пунктах 3 и 4.
Метод синтеза настроек |
|
|
|
Метод прямого синтеза
|
0.8516 |
-0.8221 |
0 |
Метод прямого синтеза
|
9.2515 |
-17.1495 |
7.9441 |
Метод прямого синтеза
|
0.6282 |
-0.6064 |
0 |
Метод прямого синтеза
|
6.8386 |
-12.6767 |
5.8722 |
Метод прямого синтеза
|
0.4977 |
-0.4804 |
0 |
Метод прямого синтеза
|
5.4239 |
-10.0542 |
4.6574 |
Метод прямого синтеза
|
0.3516 |
-0.3394 |
0 |
Метод прямого синтеза
|
3.8365 |
-7.1116 |
3.2943 |
Резонансный метод
|
2.4136 |
-2.2730 |
0 |
Резонансный метод
|
1.9576 |
-1.8293 |
0 |
