20. Особенности асутп. Структурная схема асутп.

Управление технологическим процессом представляет собой информационный процесс, предназначенный для выполнения какого0либо материального процесса.

Как правило, АСУТП представляет собой замкнутую систему, обеспечивающую сбор информации о состоянии объекта управления, передачу ее на пункт управления, выработку управляющих воздействий по оптимальному критерию для достижения цели, передачу этих направляющих воздействий на объект и получение информации о результатах воздействия.

При управлении, в АСУТП можно выделить следующие потоки информации, в которые входят группы параметров:

1. Измеряемые параметры. Измеряемые параметры – это параметры, которые поступают с датчиков объекта управления и представляют собой множество параметров различной физической природы.

X_и = { x₁, x₂, x₃ … x_n}

Размер множества измеряемых параметров определяется видом объектов управления и требуемым качеством управления

2. Управляемые параметры. Управляемые параметры представляют собой реализацию управляющего воздействия на объект управления.

Y = { y₁, y₂, y₃ … y_n}

3. Неизмеряемые и неуправляемые параметры. К этим параметрам относятся возмущения, исходящие от внешней среды, а также изменения параметров технологического оборудования, учавствующих в технологическом процессе.

F = { f₁, f₂, f₃ … f_n}

Рис. Структурная схем АСУТП та же что 16 билет

Важной особенностью АСУТП является то, что она работает в режиме реального времени и для поддержания качества управления в заданных пределах, а также для отключения системы в аварийных ситуациях, предусмотрен режим прерывания в цикле управления.

21. Децентрализованная асутп. Архитектура асутп (тоу).

В общем случае это разнообразие можно разделить на две группы:

1. АСУТП сосредоточенными объектами

2 . АСУТП с распределенными в пространстве объектами управления. Т.е объекты управления могут находиться на расстоянии от сотен метров до сотен тысяч метров и при управление такими объектами встает вопрос, как построить каналы управления, чтобы обеспечить заданную эффективность управления.

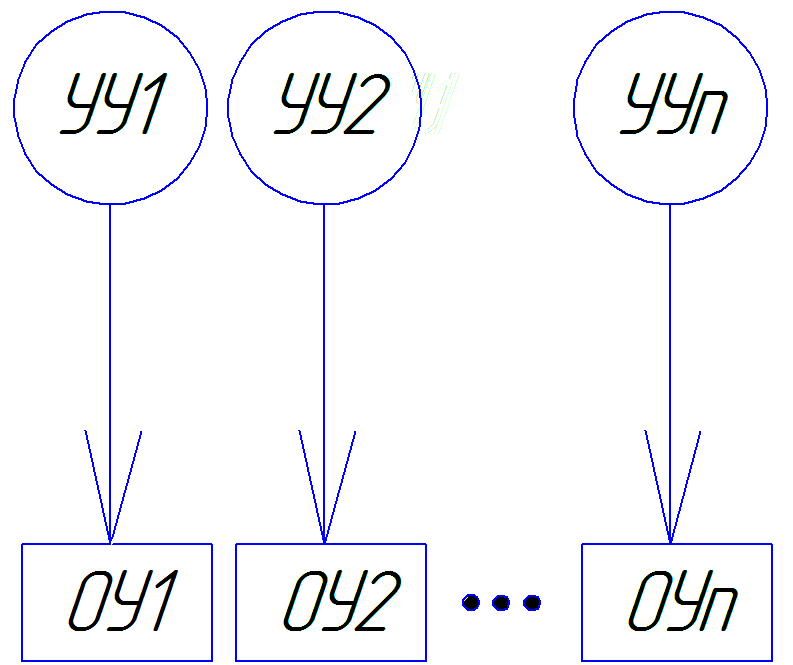

Децентрализованная АСУ – представляет собой АСУ, где каждым объектом управления через один канал связи, управляет один управляющий орган. Эта структура эффективно функционирует для управления технологически несвязанных и неоднородных объектов управления.

Преимущества:

1. Является то, что она реализует управление однородными объектами управления и в следствии этого требует меньшей затраты на аппаратуру управления.

2. При обрыве канала управления или линии связи осуществляется потеря управления только одним объектом.

Недостаток:

Невозможность использования заложенных возможностей в аппаратуру

22. Централизованная структура асутп. Архитектура асутп (тоу).

В общем случае это разнообразие можно разделить на две группы:

1. АСУТП сосредоточенными объектами

2 . АСУТП с распределенными в пространстве объектами управления. Т.е объекты управления могут находиться на расстоянии от сотен метров до сотен тысяч метров и при управление такими объектами встает вопрос, как построить каналы управления, чтобы обеспечить заданную эффективность управления.

Централизованная – осуществляет управление рассредоточенными объектами одним органом управления.

Появление такой архитектуры связано с появлением большого числа контролирующих объектов управления и повышением экономичности эффективности системы.

Преимущества:

1. Потенциально наивысшая эффективность распределения ресурсов

2. Позволяет достаточно просто реализовывать процессы информационного взаимодействия

3. Даёт возможность достигнуть максимальной эксплуатационной эффективности при минимальной избыточности.

Недостатки:

1. Необходимость комплектования органов управления мощными вычислительными средствами

2. Необходимость обеспечения высокой надежности функционирования аппаратуры органов управления.

3. Большая суммарная протяжённость каналов управления.

4. Низкая живучесть данной структуры.
