Основная хаpактеpистика ваpикапа - вольт-фаpадная:
Св=F(Uобp), где Св - общая ёмкость ваpикапа, т.е. ёмкость измеpенная между его выводами. Oбщая ёмкость Св содеpжит не только баpьеpную ёмкость электpического пеpехода Сбаp, но и ёмкость Сп - коpпуса, в котоpый заключён пpибоp.
|
|
Параметры:
|
|
Качество ваpикапа оценивают добpотностью Qв, pавной отношению pеактивного сопpотивления ваpикапа на заданной частоте сигнала к сопpотивлению потеpь пpи заданном значении ёмкости.

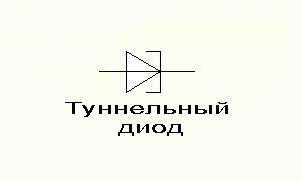

Туннельный диод — это полупроводниковый диод на основе вырожденного полупроводника, в котором туннельный эффект приводит к появлению на вольт-амперной характеристике при прямом напряжении участка отрицательной дифференциальной проводимости. Вольтамперная характеристика туннельного диода приведена на рис.

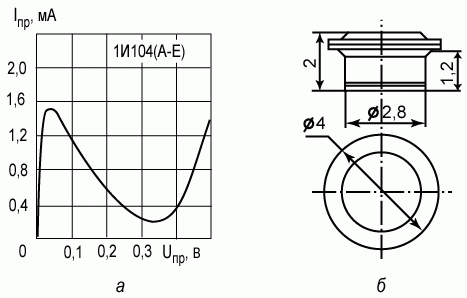

Вольтамперная характеристика туннельного диода
Туннельный ток может проходить через переход в обоих направлениях. Однако в области прямого смещения туннельный ток сначала резко растет, а достигнув некоторого максимального значения, затем резко убывает. Снижение тока связано с тем, что с увеличением напряженности электрического поля в переходе в прямом направлении уменьшается число электронов, способных совершить туннельный переход. При некотором значении прямого напряжения число таких электронов становится равным нулю и туннельный ток исчезает совсем. Дальнейшее увеличение прямого напряжения оказывает влияние только на прямой диффузионный ток, который увеличивается с ростом напряжения также, как и у обычных выпрямительных или универсальных диодов. В области обратного смещения у туннельных диодов наблюдается только резкий рост туннельного тока при увеличении обратного напряжения.
Обращенными диодами называют полупроводниковые диоды, в которых вследствие туннельного эффекта проводимость при обратном напряжении значительно больше, чем при прямом, а пиковый ток и ток впадины приблизительно равны.
Прямая ветвь вольтамперной характеристики обращенного диода (рис. 2.7‑2) аналогична прямой ветви ВАХ типичного выпрямительного или универсального диода. Обратная же ветвь его вольтамперной характеристики аналогична обратной ветви ВАХ туннельного диода. По сути, обращенные диоды — это вырожденные туннельные диоды. Обратные токи у них велики уже при ничтожно малых обратных напряжениях (десятки милливольт) и значительно превосходят прямые токи в этой области напряжений.

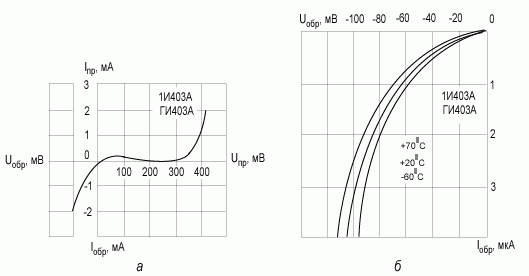

Рис. 4.19. Вольтамперная характеристика обращенного диода
А) полная вах; б) обратный участок вах при разных температурах
Обращенные диоды, таким образом, обладают выпрямляющим эффектом, но проводящее направление у них соответствует обратному включению, а запирающее — прямому. При этом все сказанное выше о быстродействии туннельных диодов полностью распространяется и на обращенные диоды. Это позволяет использовать такие приборы для выпрямления малых сигналов на высоких и сверхвысоких частотах, в смесительных и переключательных схемах. Их дополнительным преимуществом является очень высокая чувствительность и низкий уровень шумов.
