Контакторы и магнитные пускатели.

Контактор предназначен для коммутации цепей и приводится в действие, как правило, электромагнитом. Контакторы по роду тока делятся на контакторы постоянного и переменного тока.

Общие требования к контакторам:

1) высокая включающая и отключающая способности;

2) длительная работа при большой частоте отключений;

3) высокая коммутационная износостойкость (до 3млн циклов с учетом отключения пусковых токов двигателей);

4) высокая механическая износостойкость;

5) технологичность конструкции, небольшие масса и габариты;

6) высокая надежность в эксплуатации.

Для контакторов существует режим коммутаций, который возникает довольно редко (при к.з.), но характеризуется тяжелыми условиями.

Основные технические параметры контакторов: номинальный ток главных контакторов, предельный отключаемый ток, номинальное напряжение коммутируемой цепи, механическая и коммутационная износостойкость, допустимое число включений в час, собственное время включения и отключения.

Износостойкость- способность контактора обеспечить работу при большом числе операций, делится на механическую и коммутационную.

Механическая износостойкость – определяется числом циклов включения и отключения без ремонта, замены его узлов (у современных контакторов 10-20 млн операций), ток в цепи при этом равен нулю.

Коммутационная износостойкость – определяется числом включений и отключений цепи с током, после которого требуется замена контактов ( у современных контакторов 2-3млн операций).

Собственное время включения – состоит из времени нарастания потока в электромагнитном контакторе до значения трогания и времени движения якоря. Время нарастания магнитного потока больше, чем время движения. Для контакторов постоянного тока до 100А собственное время включения составляет 0,14с, а на ток 630А 0,37с.

Собственное время отключения- это время с момента обесточивания электромагнита до момента размыкания его контактов. Время схода потока много больше, чем время движения якоря. Временем с начала движения якоря до момента размыкания контактов можно пренебречь. Собственное время отключения определяется, главным образом, временем спада потока в контуре. Для контакторов с током до 100А собственное время отключения 0,07с, а на 630А 0,23с.

Номинальный ток контактора – это ток, который можно пропускать по замкнутым главным контактам в течении 8 часов без коммутации. Превышение температуры различных частей контактора не должно быть выше допустимого.

Номинальный ток контактора – допустимый ток через его замкнутые главные контакты в конкретных условиях применения. Так для асинхронной машины с короткозамкнутым ротором номинальный ток контактора выбирается из условия включения шестикратного пускового тока двигателя.

Номинальное напряжение – это наибольшее напряжение коммутируемой цепи для работы при котором предназначен контактор.

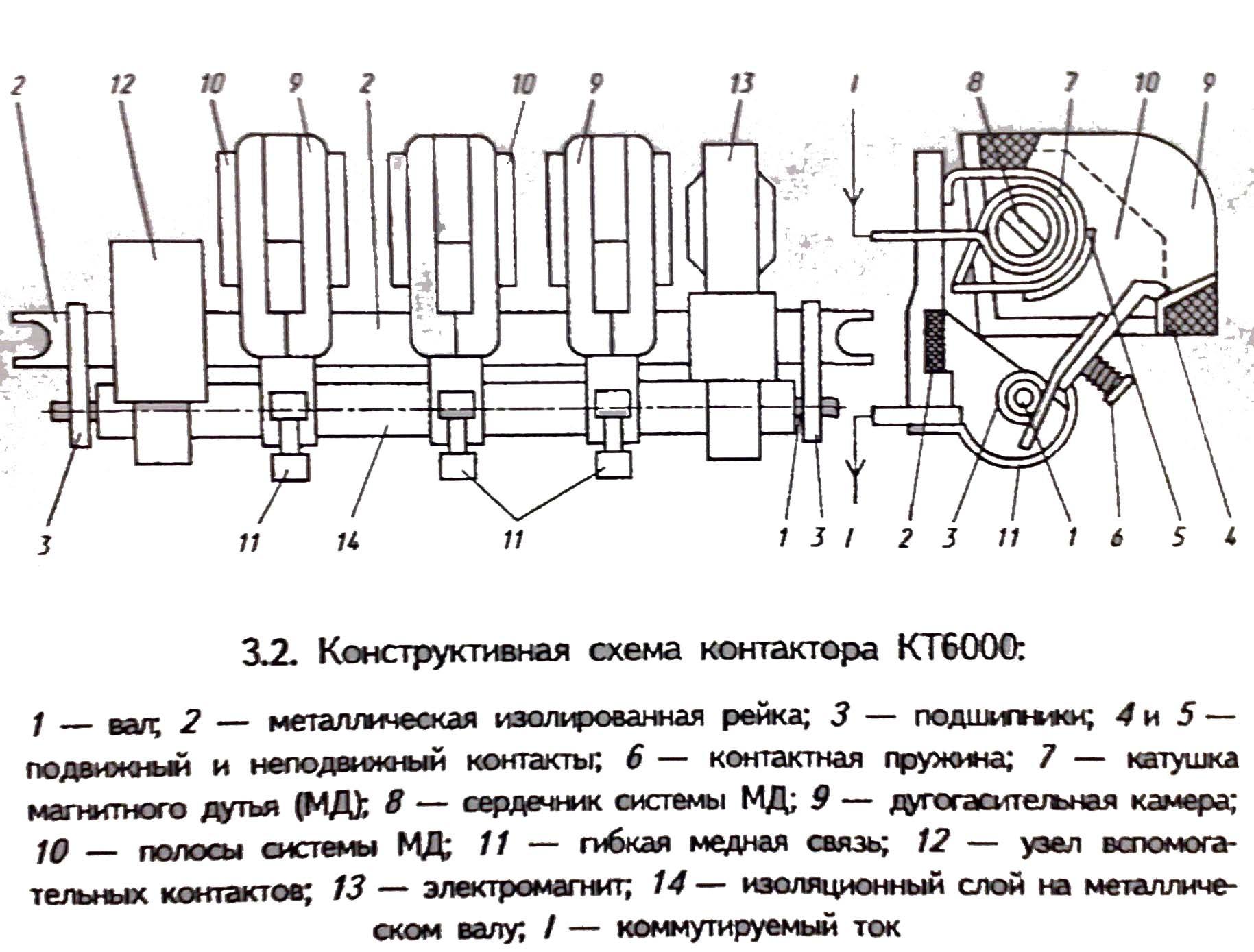

Контактор имеет следующие основные узлы: контактную систему, дугогасительное устройство, электромагнит и систему вспомогательных контактов.

Дугогасительное устройство обеспечивает быстрое гашение дуги, благодаря чему достигается малый износ контактов. Система вспомогательных слаботочных контактов служит для согласования работы контактора с другими устройствами.

Типы контакторов постоянного тока: ДС-1 – для активной или малоиндуктивной нагрузки; ДС-2 – пуск электродвигателей постоянного тока с параллельными возбуждением и их отключение при номинальной частоте вращения; ДС-3- пуск двигателей постоянного тока с параллельным возбуждением и их отключение, при неподвижном или медленно вращающемся роторе; ДС-4- пуск двигателей с последовательным возбуждением и отключение, при неподвижном или медленно вращающемся роторе.

Контакторы постоянного и переменного тока имею различную конструкцию и, обычно, невзаимозаменяемы.

Контакторы переменного тока выпускаются на токи от 100 до 630 А.Число главных контактов от 1 до 5.

Для привода контактов широкое распространение получили электромагнитные с Ш-образным и П-образным сердечниками. Магнитопровод состоит из двух одинаковых частей, одна из которых закреплена неподвижно, а другая связана через рычаг с контактной системой. С целью устранения вибрации якоря на полюсах электромагнитной системы устанавливаются короткозамкнутые витки.

Электромагниты контактора переменного тока могут также питаться от сети постоянного тока, в этом случае на контакторах устанавливается индукционная катушка, которая работает с форсировочным сопротивлением.

Контакторы имеют относительно высокий коэффициент возврата (0,6-0,7), что дает возможность осуществить защиту двигателя от падения напряжения. При понижении напряжения до (0,6-0,7)Uн происходит отпадание якоря и отключение двигателя.
