Синусная линейка

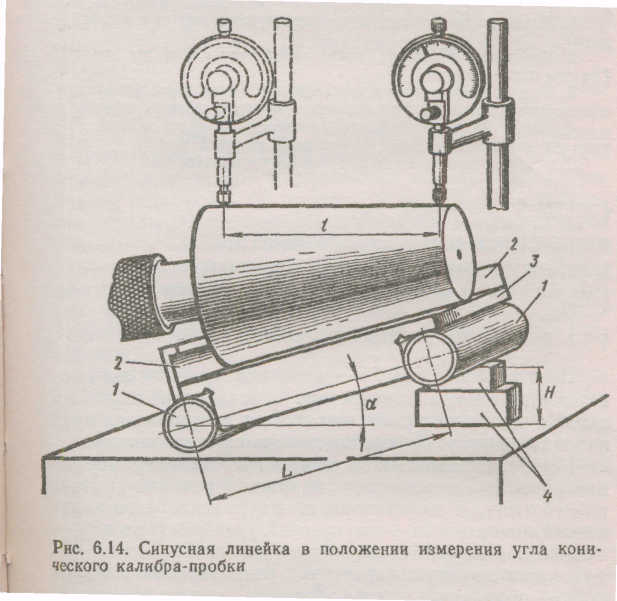

Рис. 4.5

Перечисленные методы контроля и прямого измерения углов конусов обладают невысокой точностью. Для повышения точности применяют косвенные методы измерения углов, при которых измеряют линейные размеры, тригонометрически связанные с величиной этих углов. Широко распространен метод измерения угла конуса точных углов призматических деталей на синусной линейке. Основанием синусной линейки (рис. 4.5) является столик 3 с измерительными роликами 1,имеющий плоскую измерительную поверхность. К столику с торцов и с боков крепятся упорные планки 2, на которые опираются базовой торец и коническая поверхность измеряемого конуса. Ролики имеют весьма высокую точность цилиндрической поверхности, параллельности осей и расстояния между ними. Для удобства расчетов расстояния между осями роликов всегда кратно 100 мм. Потому синусные линейки изготовляют с расстояниями между осями роликов 100, 200, 300 и 500 мм. О точности изготовления этого средства измерения можно судить по допускам на его изготовление: разность диаметров и отклонение формы роликов не более 2 мкм; отклонение от параллельности осей роликов не более 3…5 мкм; допуск расстояния между осями роликов 3…5 мкм в зависимости от номинального размера этого расстояния. Синусные линейки изготовляют трех типов: I –без опорной плиты; II – с опорной плитой; III – c двумя опорными плитами и двумя наклонами. Каждый из этих типов может быть изготовлен с центровыми бабками для установки на синусную линейку детали в центрах.

3.Практическое задание.

1. Проанализировать форму конической детали.

2. Подобрать приборы для измерения.

3. Выполнить измерения.

4. Данные измерений занести в таблицу.

5. Выполнить эскиз детали, нанести размеры.

6. Сечение	Размер мм	Сечение	Размер мм	Сечение	Размер мм
   Dа I		Dа II		Dа III
   Dб I		Dб II		Dб III
   Овальность, мм
   Конусообразность, мм
   Бочкообразность или седлообразность, мм

   Сделать вывод о проделанной работе.

4. Написать вывод о проделанной работе

Контрольные вопросы.

1. Назовите основные элементы конусов и конических сопряжений.

2. В чем заключается основные правила нанесения размеров на чертежах?

3. Назовите основные способы измерения и контроля углов и конусов.

4. Какие типы угловых мер существуют и где применяются?

5. Что такое угольник, какие типы угольников вы знаете? Где они применяются?

6. Как устроен угломер с конусом?
