2.2 Объемно-планировочное решение

Проектируемое промышленное здание предназначено для ремонта автотранспорта, здание административно бытового корпуса (АБК), относится к вспомогательному типу.

По объемно-планировочному решению промышленное здание относится к сплошной застройке. Поэтому планировке здания присуща гибкость и универсальность. По характеру технологического процесса, здание относится к ячейковому типу застройки, сетка колонн 6х6м (квадратная форма), что позволяет свободно маневрировать направлением технологического потока.

2.3 Конструктивные решения

Данное здание запроектировано простой прямоугольной формы, основными несущими элементами которого является система каркаса. Ограждающие конструкции представляют собой двухслойные панели с «теплым» слоем из керамзитобетона.

Размер здания по осям 90x67м.

Основными конструктивными элементами ячейкового промышленного здания являются:

• колонны, которые передают нагрузки на фундаменты;

• конструкции покрытия, которые состоят из несущей части (фермы);

• Вертикальные ограждающие конструкции (стены, перегородки, конструкции остекления), причем конструкции стен опираются на фундаментные и обвязочные балки;

• Двери и ворота для движения людей и транспорта;

• Окна, обеспечивающие необходимый световой режим в помещении

Основные характеристики:

• По степени долговечности - (не менее 50-ти лет)

• По степени огнестойкости - степени (1 класс)

• По архитектурно-конструктивным признакам - одноэтажное, многопролетное здание.

• По наличию подъемно-транспортного оборудования – два подвесных крана грузоподъемностью 5т. в двух средних пролетах.

В плане здание имеет простую форму застройки, прямоугольного очертания, без перепадов высот, с пролетами разного направления.

1. Фундаменты

Фундаменты свайные под каждую колонну. Подстаканники сплошные монолитные железобетонные.

Сваи забивают на глубину -7,500м.

Размер стакана: 1200х1200мм.

Размер углубления под колонну: 500х400х800мм.

Рисунок 2.1 Свайный фундамент под колонну

2. Колонны

В качестве каркаса использованы ж/б колонны (серия 1.424-5) сечением 800х400 мм, 600x400 мм. Высота колонн 6,800м.

Шаг крайних колонн 6 м. Шаг средних колонн 6м.

Рисунок 2.2 Железобетонная колонна

3. Элементы покрытия

1. Фермы покрытия

Покрытие ведется в двух средних пролетах по фермам пролетом 24м и 18м, принятые по ГОСТ 20213-89. В крайних пролетах покрытие ведется по железобетонным балкам.

Рисунок 2.3 Ферма

2. Плиты покрытия

Панели покрытия из укрупненных железобетонных плит размером в плане 3х6м , 1x6м запроектированы по ГОСТ 22701.0-77. Утеплитель в покрытии – плитный пенополистирол.

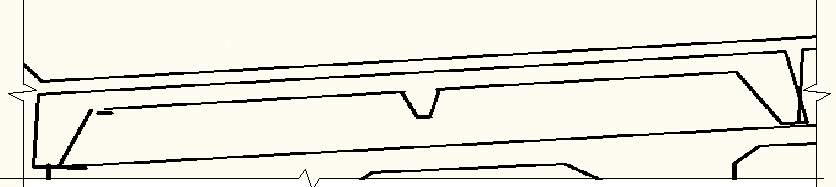

Рисунок 2.4 Плита покрытия

4. Ограждающие конструкции

Наружные стены выполнены из двухслойных панелей с «теплым» слоем из керамзитобетона. Внутренние стены отсутствуют, вследствие технологического процесса.

Рисунок 2.5 Наружная стена

5. Окна, двери, ворота

Окна в промышленном здании обеспечивают достаточную освещенность внутри помещения с размерами 1200x6000мм по серии 1.436-2.

Внутренние двери деревянные по ГОСТ 624-24, под масляную краску. Внешние двери встроены в створки ворот по серии ПР-05-36. Размер дверей 4х4,2 м.

6. Перегородки

Перегородки для сухих и влажных помещений приняты из железобетонных панелей М100, F50 толщиной 120мм. Перегородки выкладываются друг на друга в один ряд.

2.3.7 Кровля

Конструкция кровли состоит из панелей покрытия тип «П» толщиной 300мм, обмазочной пароизоляции, в качестве теплоизоляции принят плитный пенополистирол, цементно-песчаный раствор 20мм и четыре слоя рубероида на битумной мастике.

Рисунок 2.6 Конструкция кровли

2.3.8 Водосток

Водоотвод с поверхности кровли осуществляется через 29 воронок, находящиеся на расстоянии 0,6м от осей 1, 19. Кровля малоуклонна i=0,3.

3 АДМИНИСТРАТИВНО-БЫТОВОЙ КОРПУС

3.1 Объемно-планировочное решение

Административно-бытовой корпус двухэтажный имеет прямоугольную форму с размерами между осями 24м в длину и 18м в ширину с шагом между колоннами 6 и 3м.

Таблица 3.1 Экспликация помещений

Номер по плану	Наименование	Площадь м2
	Первый этаж
1	Раздевалка для мужчин на 84 чел.	98
2	Раздевалка для женщин на 19 чел.	28
3	Душевые	26
4	Туалеты	38
5	Кладовая	18
6	Комнаты для отдыха	54
7	Медпункт	16
8	Загрузочная	20
	Второй этаж
1	Комната главного инженера	18
2	Комната главного механика	24
3	Бухгалтерия	24
4	Диспетчерская	18
5	Отдел кадров	24
6	Комната мастеров	18
7	Комната для настольных игр	36
8	Столовая	92
9	Кухня	24
10	Комната для поваров	12
