2.3.2 Организация режима прямого доступа к памяти
Назначение выводов
Рисунок 18 – УГО ИМС КР580ВТ57
Интерфейсная БИС КР580ВТ57 представляет собой программируемый контроллер прямого доступа к памяти (ПДП) и предназначен для организации режима ПДП от 4-х УВВ, с возможностью передачи 16 кбайт между памятью и УВВ без участия МП. ПДП является самым скоростным и наиболее приоритетным обменом данными в МПС между УВВ и памятью и применяется при передаче больших блоков данных.
При работе МПС в режиме ПДП МП отключается от системы и управление системой берёт на себя контроллер ПДП.
Контроллер ПДП обеспечивает:
1. независимый обмен с 4 УВВ в режиме прямого доступа к памяти;
2. восприятия от УВВ сигналов запроса на ПДП;
3. определение приоритетного УВВ;
4. перевод МП в режим захвата;
5. выдачу на УВВ и в память управляющих сигналов обмена;
6. управление шинами адреса и всей МПС.
Принимаемые в процессе обмена от УВВ данные записываются в ячейки памяти в порядке возрастания их адресов минуя контроллер. Начальный адрес может быть произвольным и помещается в регистр адреса БИС КР580ВТ57.
2.3.2 Организация выборки интерфейсных БИС

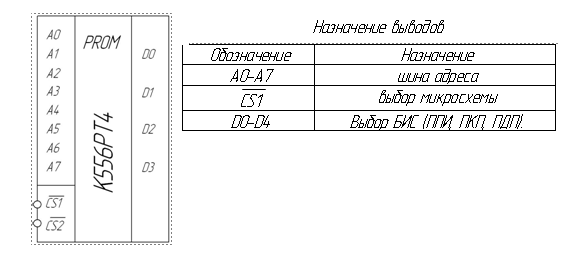

Рисунок 19 – УГО ИМС К556РТ4
Выбор периферийных БИС производим с помощью ИМС К556РТ4. В определенные ячейки ПЗУ записывается информация (код) позволяющий на выводе ПЗУ, к которому подключены БИС входом CS, сформировать 0.
Адреса периферийных БИС
КПДП (КР580ВТ57)=ЕОh (канал D2)
ППИ (КР580ВВ55)= 84h (канал D1)
ПКП (КР580BН59)=12h (канал D3)
Карта памяти ПЗУ
Таблица 10 – Карта памяти ПЗУ
БИС |
|
Адрес на шине |
D3 |
D2 |
D1 |
D0 |
HEX |
КПДП |
РАО |
E0 |
1 |
0 |
1 |
1 |
B |
(РУ+РЦ)0 |
E1 |
1 |
0 |
1 |
1 |
B |
|
РА1 |
E2 |
1 |
0 |
1 |
1 |
B |
|
(РУ+РЦ)1 |
E3 |
1 |
0 |
1 |
1 |
B |
|
РА2 |
E4 |
1 |
0 |
1 |
1 |
B |
|
(РУ+РЦ)2 |
E5 |
1 |
0 |
1 |
1 |
B |
|
РА3 |
E6 |
1 |
0 |
1 |
1 |
B |
|
(РУ+РЦ)3 |
E7 |
1 |
0 |
1 |
1 |
B |
|
РР |
E8 |
1 |
0 |
1 |
1 |
B |
|
|
|
|
|
|
|
|
|
ППИ |
кА |
84 |
1 |
1 |
0 |
1 |
D |
кВ |
85 |
1 |
1 |
0 |
1 |
D |
|
кС |
86 |
1 |
1 |
0 |
1 |
D |
|
РУС |
87 |
1 |
1 |
0 |
1 |
D |
|
|
|
|
|
|
|
|
|
ПКП |
УС1 |
12 |
1 |
1 |
0 |
1 |
D |
УС2 |
13 |
1 |
1 |
0 |
1 |
D |
