3.1 Определение наименования грунтов

Определим наименование грунтов на основании [1] по их физико-механическим характеристикам и оценим их несущую способность по условному расчетному сопротивлению R₀.

Слой №15

Наименование:

1) по крупности частиц

Таблица 3 – Гранулометрический состав песчаных грунтов

Размер частиц d, мм	>2,0	2–0,5	0,5–0,25	0,25–0,1	<0,1
Вес, %	–	5,5	8,6	35,4	50,5
Проход, %	100	94,5	85,9	50,5	0

По табл. Б10 [1]:

d>0,1 мм – 49,5<75%– пылеватый

d₁₀≈0,02 мм, d₆₀≈0,14 мм

По п. 2.2 [1]:

неоднородный

Рисунок 4. Кривая гранулометрического

состава грунта

2) по плотности

Вычислим коэффициент пористости:

По табл. Б18 [1] грунт относится к пескам средней плотности (0,6<е<0,8).

3) по степени влажности

Вычислим показатель степени влажности:

где γ_ω=10 кН/м³ – удельный вес воды.

По табл. Б17 [1] грунт относится к пескам насыщенным водой (0,8<S_r<1,0).

Полное наименование 15-го слоя: песок средней плотности пылеватый неоднородный насыщенный водой.

Слой №29

Наименование песчаных грунтов:

1) по крупности частиц

Таблица 4 – Гранулометрический состав песчаных грунтов

Размер частиц d, мм	>2,0	2–0,5	0,5–0,25	0,25–0,1	<0,1
Вес, %	11,0	49,8	12,2	9,8	17,2
Проход, %	89	39,2	27,0	17,2	0

По табл. Б10 [1]:

d>0,5 мм – 60,8>50%– крупный

d₁₀≈0,06 мм, d₆₀≈1,13 мм

По п. 2.2 [1]:

неоднородный

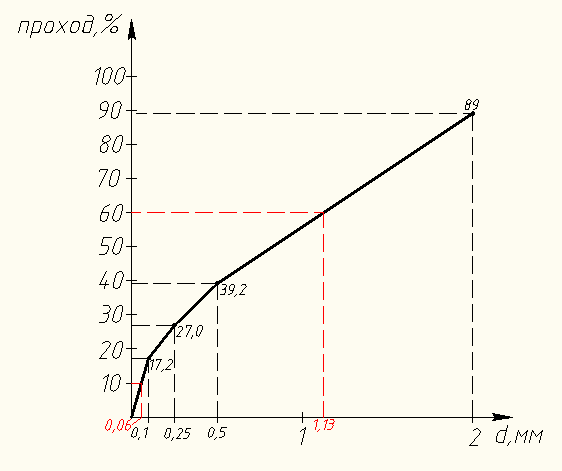

Рисунок 5. Кривая гранулометрического

состава грунта

2) по плотности

Вычислим коэффициент пористости:

По табл. Б18 [1] грунт относится к пескам плотным (е<0,55).

3) по степени влажности

Вычислим показатель степени влажности:

По табл. Б17 [1] грунт относится к пескам влажным (0,5<S_r<0,8).

Полное наименование 29-го слоя: песок плотный крупный неоднородный влажный.

4) Удельный вес грунта с учетом взвешивающего действия воды:

Слой №25

Наименование глинистых грунтов:

1) по числу пластичности

По табл. Б11 [1] грунт относится к глинам (I_p>0,17).

2) по показателю текучести

По табл. Б14 [1] глина относится к твердым (I_L < 0).

3) Вычислим коэффициент пористости:

Полное наименование 25-го слоя: глина твердая с коэффициентом пористости е=0,6.

Данный пласт грунта принят за водоупор, т.к. его коэффициент фильтрации К_ф=2,9×10^-8см/с=2,5×10^-5м/сут.<0,001 м/сут. и его мощность более 5 м.

3.2 Определение условных расчетных сопротивлений грунтов

Слой №15

Песок средней плотности пылеватый неоднородный насыщенный водой.

По табл.2, прил.3 [2]: R₀=100 кПа (1,0 кгс/см²).

Слой №29

Песок плотный крупный неоднородный влажный.

По табл.2, прил.3 [2]: R₀=600 кПа (6,0 кгс/см²).

Слой №25

Глина твердая с коэффициентом пористости е=0,6.

По табл.3, прил.3 [2]: R₀=500 кПа (5,0 кгс/см²) при I_L=0.

Результаты проведенных исследований оформим в виде таблицы:

Таблица 5 – Cводная ведомость физико-механических свойств грунтов

Физико- механические характеристики	Усл. обозн.	Ед. изм.	Формула расчета	Слои грунта
				№15	№29	№25
1	2	3	4	5	6	7
Мощность слоя	h	м		1,5	10,0	–
1
2	3	4	5	6	7
Удельный вес грунта при естественной влажности	γ	кН/м3	γ= ρ× g	18,9	19,8	20,0
Удельный вес твердых частиц	γs	кН/м3	γs= ρs× g	26,4	26,3	26,5
Естественная влажность		дол.ед.		0,26	0,14	0,21
Удельный вес сухого грунта	γd	кН/м3		15,0	17,37	16,53
Коэффициент пористости	е	д.е.		0,76	0,51	0,60
Удельный вес грунта с учетом взвешивающего действия воды	γsb,	кН/м3		–	10,79	–
Степень влажности грунта	Sr	д.е.		0,90	0,72	–
Влажность на границе текучести	L	д.е.		–	–	0,43
Влажность на границе пластичности	p	д.е.		–	–	0,23
Число пластичности грунта	Ip	д.е.	Ip=L–p	–	–	0,20
Показатель текучести	IL	д.е.		–	–	–0,1
Удельное сцепление	с	кПа		–	–	59
Угол внутреннего трения		град.		28	36	22
Модуль деформации грунта	Е	МПа		15	33	31

Условное расчетное сопротивление R₀кПа1006005004. Общая оценка инженерно-геологических условий площадки строительства и выбор глубины заложения фундаментов

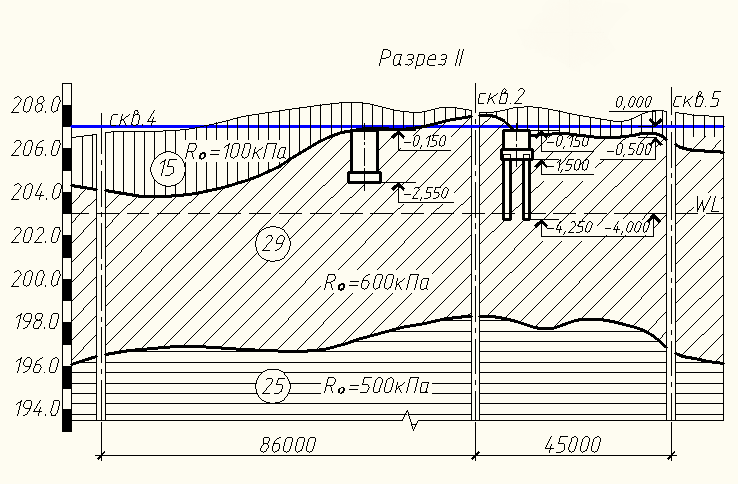

Рисунок 6. Геологический разрез под строительство здания

За уровень планировки примем абсолютную отметку 206,5 м, тогда уровень чистого пола будет на отметке 207,0 м.

Заключение по данным инженерно-геологического разреза:

Природный рельеф площадки с небольшим уклоном на юго-восток с горизонтальным залеганием грунтов. Отметка уровня грунтовых вод – 203,0 м, т.е. на 4 м ниже отметки уровня чистого пола. Второй (№29) и третий (№25) слои грунта могут служить основанием для возведения фундаментов. Целесообразно использовать под основание второй слой.
