Практичне заняття № 14
Тема: Розрахунок гвинтового конвеєра.
Мета роботи: Викласти методику розрахунку транспортуючих машин без гнучкого тягового органу.
Механізація і автоматизація процесів сільськогосподарського виробництва вимагають розширення сфери застосування різних транспортуючих машин. Широке впровадження цих машин сприяє інтенсифікації трудомістких і важких робіт, зниженню вартості виробництва, скороченню шляхів переміщення вантажів в технологічному ланцюзі і на складах, підвищенню технічного рівня і поліпшенню якісних показників даного виробництва.
Гвинтові транспортери (шнеки) дуже поширені в сільському господарстві. Вони перемішують сипкі, рідкі, кускові матеріали та різноманітні суміші, а також беруть участь у виконанні технологічних процесів (розминають корми, видушують сік). Гвинтові транспортери часто використовують , як частину складної машини.
Гвинтовий транспортер – це транспортна машина у тягового органу. Його робочим органом є гвинт, встановлений в жолоб. Вал гвинта обертається в кінцевих і проміжних підшипниках і приводиться в рух електродвигуном через редуктор. Матеріал що потрапив в жолоб через завантажувальний пристрій проштовхується гвинтом вздовж жолоба. Розвантажування здійснюється через розвантажувальні люки, встановлені в будь-якому місці днища жолоба. Гвинтовими транспортерами матеріал може переміщатися у горизонтальному, вертикальному і похилому напрямах.
Основними розмірами транспортера, які впливають на його продуктивність є зовнішній діаметр і його крок.
Розрахунок гвинтового транспортера
-
Підраховуємо коефіцієнт кроку гвинта:
-
Діаметр гвинта без урахування діаметра вала:
м
де: Кз – коефіцієнт заповнення жолоба транспортера;
Кβ – коефіцієнт, який враховує кут нахилу жолобу до горизонту;
Ρ – об’ємна маса матеріалу, кг/м3
ω – кутова частота гвинта, с-1
Розрахувати гвинтовий транспортер для навантаження ячменя за такими вихідними даними:
Q –масова продуктивність кг/с
L – довжина транспортера м
β - кут нахилу транспортера
Діаметр без урахування діаметра вала визначаємо, задавшись спочатку:
1
Діаметр вала гвинта:
мм,
Приймаємо dв за нормальним рядом чисел.
Уточняємо діаметр гвинта:
Виходячи з прийнятого D перераховуємо (уточняємо) кутову частоту обертання гвинта
рад/с
Вага вантажу на 1м транспортера:
Для визначення осьової сили, яка діє на гвинт вибираємо коефіцієнти:
- коефіцієнт тертя руху :
Тоді:
Крутний момент на валу гвинта, що необхідний для подолання опору переміщення вантажу по жолобу і тертя об гвинт, визначаємо після того , як знайдемо
Тоді:
Н·м
Вага гвинта:
Н
Кутова сила на гвинту:
Н
Сила що діє на радіальні підшипники:
Н

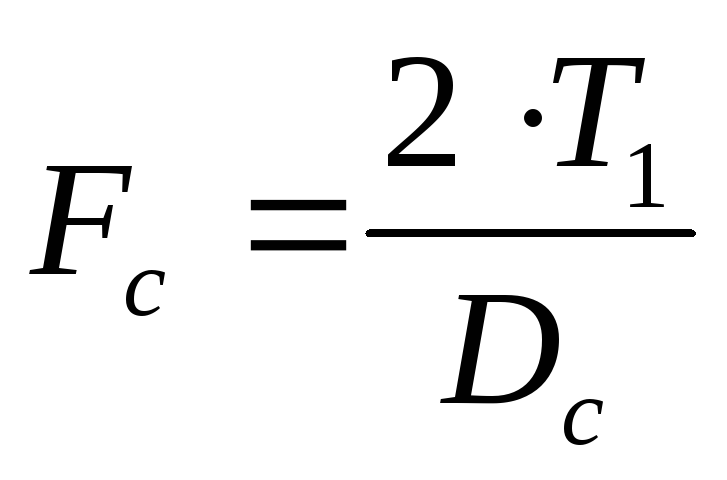

Сила на підп’ятник:

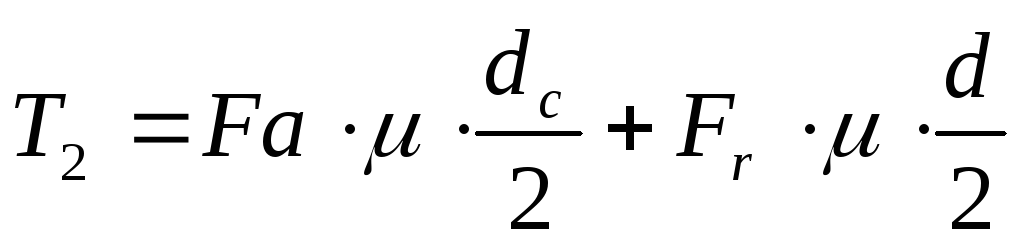

Крутний момент на валу гвинта, що необхідний для подолання опору в підшипниках визначаємо, взявши μ=0,10 – коефіцієнт тертя в підшипниках.
- середній діаметр п’яти.
Отже,
Н·м

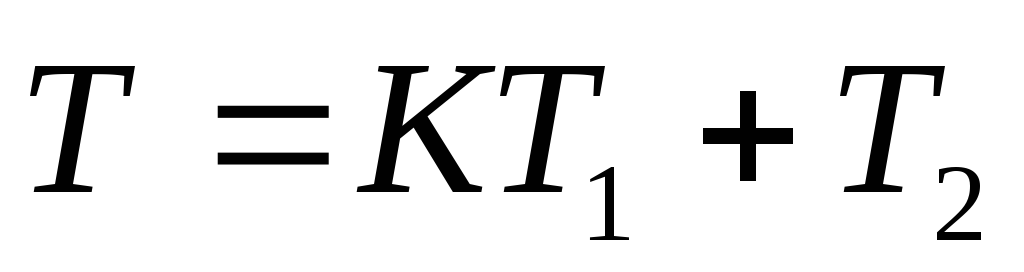

Якщо взяти коефіцієнт, який враховує переміщування і перемелювання вантажу рівним К=1,2 то повний кутний момент Т становитиме
Н·м
Необхідну потужність електродвигуна визначаємо попередньо прийнявши Ко=1,3 – коефіцієнт перевантаження двигуна під час руху ηтр=0,8 – коефіцієнт корисної дії трансмісії
кВт
З каталогу вибираємо електродвигун _____з потужністю ___кВт, з асинхронним числом обертів ηдв=____ об/хв.
Згідно з рекомендаціями довжина секції гвинта рівна ____м.

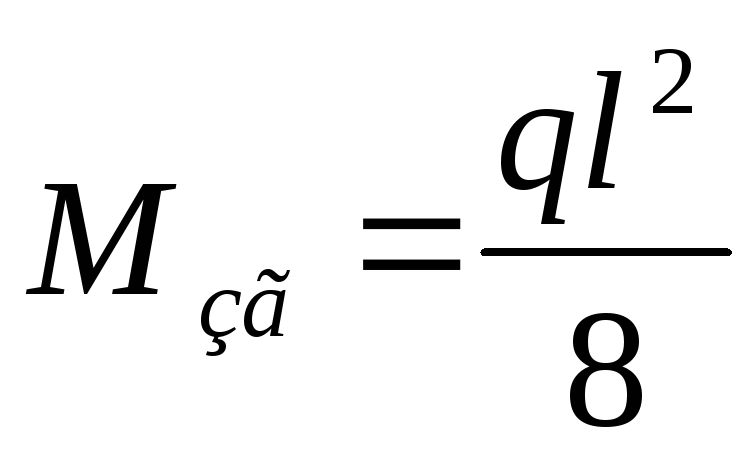

Момент сил котрий зупиняє вал гвинта
Н·м
тут q – рівномірно розподілене навантаження

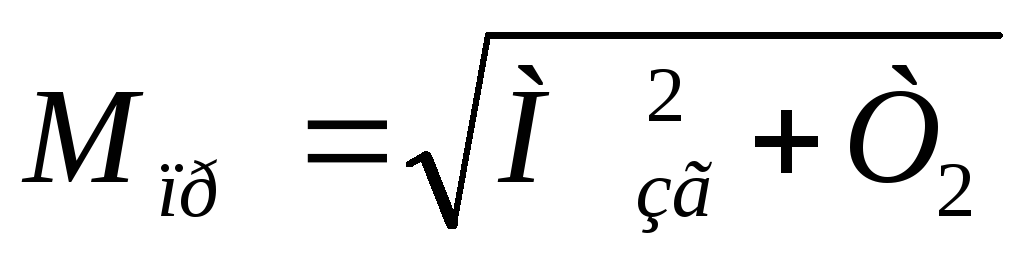

Приведений момент становитиме
Н·м
Напруження вала

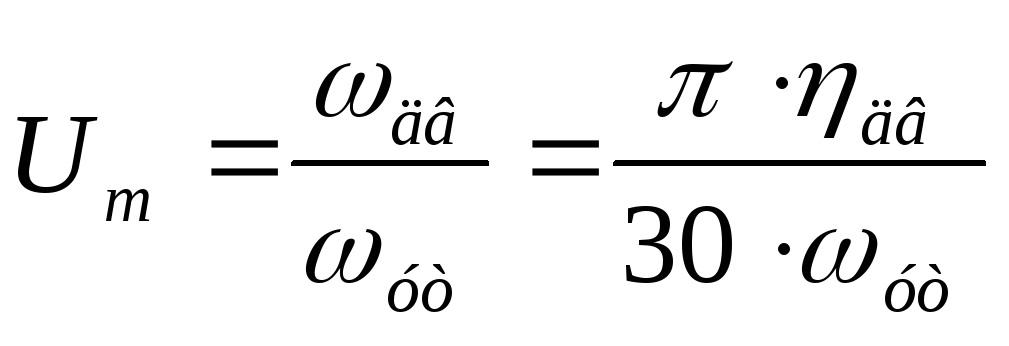

Предметне число трансмісії
За каталогом вибираємо редуктор .
