2.3.2 Основные принципы работы adsl.

Как работает ADSL? За счет, каких технологий ADSL позволяет превратить пару телефонных проводов в широкополосный канал передачи данных? Давайте попробуем разобраться в данном вопросе.

Для создания соединения ADSL требуются два ADSL модема - один у провайдера и еще один у конечного пользования. Между этими двумя модемами - обычный телефонный провод (рис.2). Скорость соединения может варьироваться в зависимости от длины "последней мили" - чем дальше от провайдера, тем меньше максимальна скорость пересылки данных.

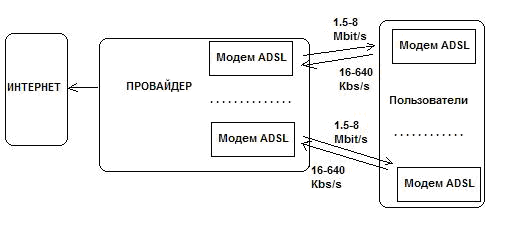

Рисунок 2– Схема соединение ADSL.

Обмен данными между ADSL модемами идет на трех резко разнесенных между собой частотных модуляциях (рис.3).

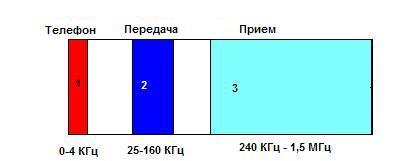

Рисунок 3 – Схема разделения частотных модуляций в телефонной линии

Как видно из рисунка, голосовые частоты (1) совершенно не задействованы в приеме/передаче данных, и используются исключительно для телефонной связи. Полоса частот приема данных (3) четко разграничена с передающей полосой (2). Таким образом, на каждой телефонной линии организуются три информационных канала - исходящий поток передачи данных, входящий поток передачи данных и канал обычной телефонной связи. Технология ADSL резервирует полосу частот шириной в 4 КГц для использования обычной телефонной связи или POTS - Plain Old Telephone Service (простая старая телефонная связь). Благодаря этому телефонный разговор реально можно вести одновременно с приемом/передачей не снижая скорости пересылки данных.

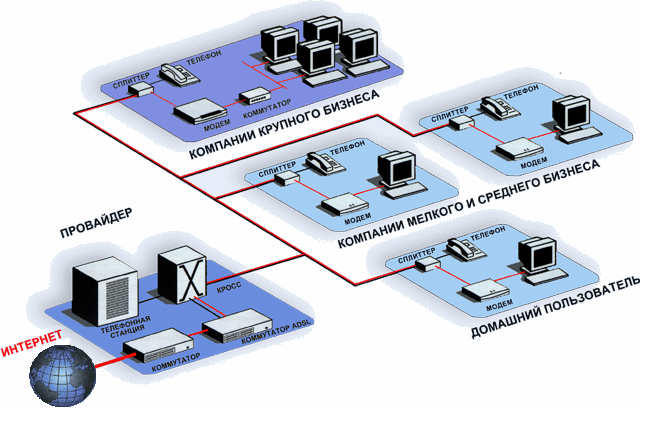

Рисунок 4 – Схема организации связи по технологии ADSL.

Чтобы сделать цифровую высокоскоростную линию, к окончаниям «медной пары» подключаются специальные цифровые устройства (сплиттеры или микрофильтры) — один на АТС, другой в квартире абонента– которые обеспечивают одновременную работу в линии телефона и Интернета. Один выход станционного сплиттера подключен с АТС, а другой к мультиплексору (DSLAM), связанному с Интернетом. Абонентский сплиттер устанавливается у входа в квартиру, от него идут два провода — один к ADSL-модему, а другой ко всем телефонным розеткам. Более удобной для абонента является схема подключения с микрофильтрами, когда модем подключается к линии напрямую, а все телефоны, факсы и пр. аналоговые устройства подключаются к линии через микрофильтры (рис.4). Они используются также для повышения надежности телефонной связи. Микрофильтры эффективно разделяют аналоговые и цифровые составляющие связи между собой, не исключая при этом совместной одновременной работы на одной паре проводов.

Вся полоса пропускания «медной пары» с помощью сплиттера (микрофильтра) делится на два диапазона: низкочастотный для телефонной связи и высокочастотный для передачи данных.

Высокочастотный диапазон разбивается на 247 отдельных каналов, каждый с пропускной способностью 4 кГц (рис.5). Часть из них служит для приема входящего потока (от Интернета к абоненту), часть — для исходящего потока. Система управления построена так, что все-время идет мониторинг состояния каждого канала, и информация направляется в те из них, которые обладают наилучшими характеристиками.

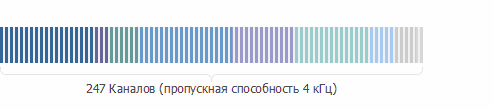

Рисунок 5 – Разделение полосы пропускания на два диапазона.

Технология ADSL является асимметричной. Скорость входящего потока данных в разы больше, чем скорость исходящего потока данных. Это объяснялось тем, что пользователь больше информации закачивает, чем передает.
