2.3 Технология xDsl.

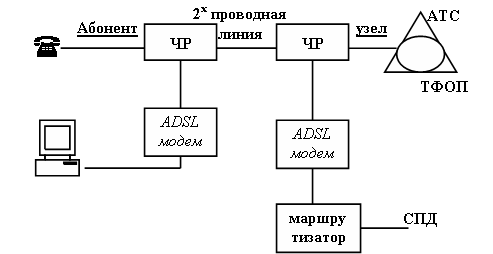

Цифровые линии xDSL. В качестве примера рассмотрим технологию ADSL, так как именно эта технология наиболее распространена в нашем городе. Асимметричные технологии и, прежде всего ADSL в первую очередь предназначены для скоростного доступа в Интернет, когда трафик из сети к абоненту гораздо больше, чем обратный, который содержит только запросы. Для того чтобы эта технология стала массовой, необходимо было использовать существующие двухпроводные абонентские линии без всяких переделок и с сохранением существующей телефонной связи (аналоговой или цифровой). Таким образом, для технологий ADSL необходимо применение линейных кодов, в спектре которых отсутствуют низкочастотные спектральные составляющие. При этом телефонный сигнал, спектр которого находится в области низких частот, не создает помех сигналу передачи данных. Разделение этих сигналов у абонента и на узле сети реализуется с помощью частотных разветвителей (фильтров) - ЧР, называемых также сплиттерами (рисунок 1). На данном рисунке ТФОП – это телефонная сеть общего пользования, АТС – автоматизированная телефонная станция.
Рисунок 1 – Схема ADSL подключения
ADSL технология является альтернативой режиму dial up.Она наиболее эффективна на небольших расстояниях (до 3км) при диаметре проводника электрической пары 0.4 – 0.5мм.
2.3.1 Технология adsl
В конце 20 века – начале 21 века рост объемов передачи информации привел к тому, что наблюдался дефицит пропускной способности каналов доступа к существовавшим сетям. Увеличение потоков информации, передаваемых по сети Интернет компаниями и частными пользователями, а также потребность в организации удаленного доступа к корпоративным сетям, породили потребность в создании недорогих технологий цифровой высокоскоростной передачи данных по самому «узкому» месту цифровой сети – абонентской телефонной линии.
На тот момент основным способом взаимодействия оконечных пользователей с частными сетями и сетями общего пользования являлся доступ с использованием телефонной линии и модемов, устройств, обеспечивающих передачу цифровой информации по абонентским аналоговым телефонным линиям. Скорость такой связи невелика, максимальная скорость может достигать 56 Кбит/с.
Технология ADSL (Asymmetric Digital Subscriber Line – асимметричная цифровая абонентская линия) входит в целую группу технологий высокоскоростной передачи данных под общим названием xDSL, где x - это буква характеризующая скорость канала, а DSL - сокращение Digital Subscriber Line - цифровая абонентская линия. Это модемная технология, превращающая стандартные абонентские телефонные аналоговые линии в линии высокоскоростного доступа. Технология ADSL позволяет передавать информацию к абоненту со скоростью до 24 Мбит/с. В обратном направлении используется скорость до 1,5 Мбит/с.
Впервые название DSL прозвучало в 1989 году, именно тогда впервые возникла сама идея цифровых коммуникаций с использованием пары медных телефонных проводов вместо специализированных кабелей. Названия технологий входящих в группу xDSL довольно однообразны, например HDSL (High data rate Digital Subscriber Line - высокоскоростная цифровая абонентская линия) или VDSL (Very high data rate Digital Subscriber Line - очень высокоскоростная цифровая абонентская линия). Все остальные технологии этой группы значительно быстрее ADSL, но при этом требуют использования специальных кабелей, в то время как ADSL может работать на обычной медной паре, которая повсеместно применяется при прокладке телефонных сетей.
Активная разработка и совершенствование технологий цифровых абонентских линий начались в 90-х годах прошлого века. В роли пионера DSL-движения выступила компания Bellcore (ныне Telcordia Technologies), которая запустила в работу первый стандарт семейства xDSL в телефонных сетях США. В середине 90-х годов семейство xDSL пополнилось асимметричными модификациями цифровой абонентской линии ADSL, которая была разработана для предоставления широкополосного доступа к сети Интернет как альтернатива дорогим подключениям типа E1, ISDN PRI.
Таблица 1- Стандарты ADSL
Название стандарта |
Общее название |
Скорость входящего потока, Мбит/с |
Скорость исходящего потока, Мбит/с |
Утвержден |
ANSI T1.413-1998 Issue 2 |
ADSL |
8,160 Мбит/с |
1,216 Мбит/с |
1998 |
ITU G.992.1 |
ADSL (G.DMT) |
12 Мбит/с |
1,3 Мбит/с |
1999-07 |
ITU G.992.1 Annex A |
ADSL over POTS |
12 Мбит/с |
1,3 Мбит/с |
|
ITU G.992.1 Annex B |
ADSL over ISDN |
12 Мбит/с |
1,3 Мбит/с |
|
ITU G.992.2 |
ADSL Lite (G.Lite) |
1,5 Мбит/с |
0,5 Мбит/с |
1999-07 |
ITU G.992.3 |
ADSL2 |
12 Мбит/с |
1,216 Мбит/с |
2002-07 |
ITU G.992.3 Annex A |
ADSL2 over POTS |
12 Мбит/с |
1,216 Мбит/с |
|
ITU G.992.3 Annex B |
ADSL2 over ISDN |
12 Мбит/с |
1,216 Мбит/с |
|
ITU G.992.3 Annex J |
ADSL2 |
12 Мбит/с |
3,5 Мбит/с |
|
ITU G.992.3 Annex L |
RE-ADSL2 |
5 Мбит/с |
0,8 Мбит/с |
|
ITU G.992.3 Annex M |
ADSL2 |
12 Мбит/с |
3,5 Мбит/с |
|
ITU G.992.4 |
Splitterless ADSL2 |
1,5 Мбит/с |
0,5 Мбит/с |
2002-07 |
ITU G.992.5 |
ADSL2+ |
24 Мбит/с |
1,216 Мбит/с |
2003-05 |
ITU G.992.5 Annex A |
ADSL2+ over POTS |
24 Мбит/с |
1,216 Мбит/с |
|
ITU G.992.5 Annex B |
ADSL2+ over ISDN |
24 Мбит/с |
1,216 Мбит/с |
|
ITU G.992.5 Annex M |
ADSL2+ |
24 Мбит/с |
3,5 Мбит/с |
|
ITU G.992.5 Annex L |
RE-ADSL2+ |
24 Мбит/с |
1,5 Мбит/с |
|
