24)Триггеры. Классификация. Rs-триггеры.

Триггер- устройство, обладающее двумя состояниями устойчивого равновесия и способное скачком переходить из 1 состояние в другое под действием внешнего управляющего сигнала.

По логике работы: RC, T, D, JK, комбинированные и со сложной структурой

По способу приёма информации: асинхронные(изменяет своё состояние непосредственно в момент появления соответствующего информационного сигнала) и синхронные (реагируют на информационные сигналы только при наличии соответствующего сигнала на входе синхронизации С). Синхронные: управляемые уровнем, управляемые фронтом, одноступенчатые, двухступенчатые

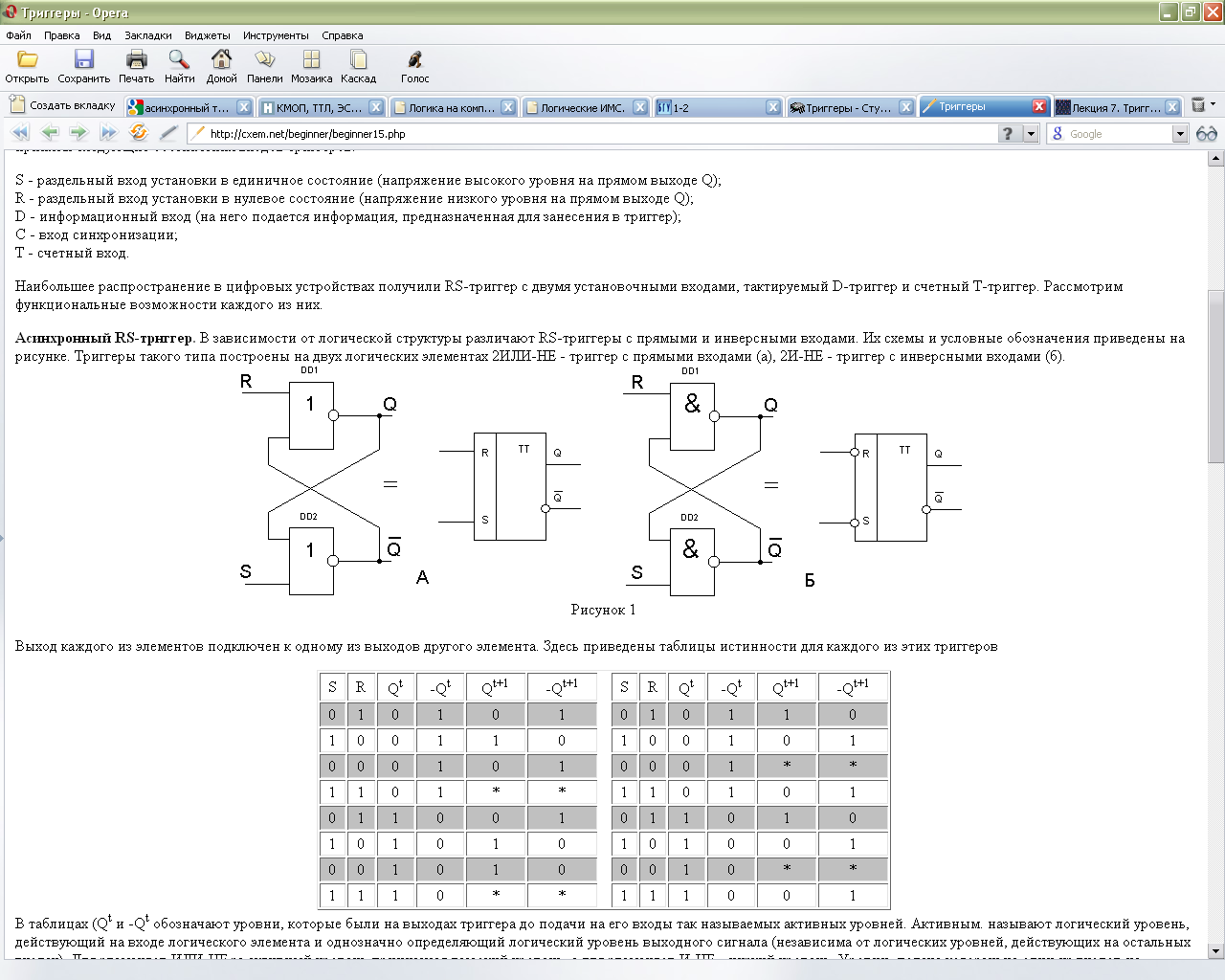

RS-триггер— триггер, который сохраняет своё предыдущее состояние при нулевых входах, и меняет своё выходное состояние при подаче на один из его входов единицы. При подаче единицы на установочный вход S выходное состояние становится равным логической единице. А при подаче единицы на вход сброса R выходное состояние становится равным логическому нулю. Состояние, при котором на оба входа R и S одновременно поданы логические единицы является запрещённым.

D-,T-триггеры.

D-триггер запоминает состояние входа и выдаёт его на выход, имеет информационный вход D и вход синхронизации C. 0,0-0; 0,1-0; 1,0-1; 0,0-1

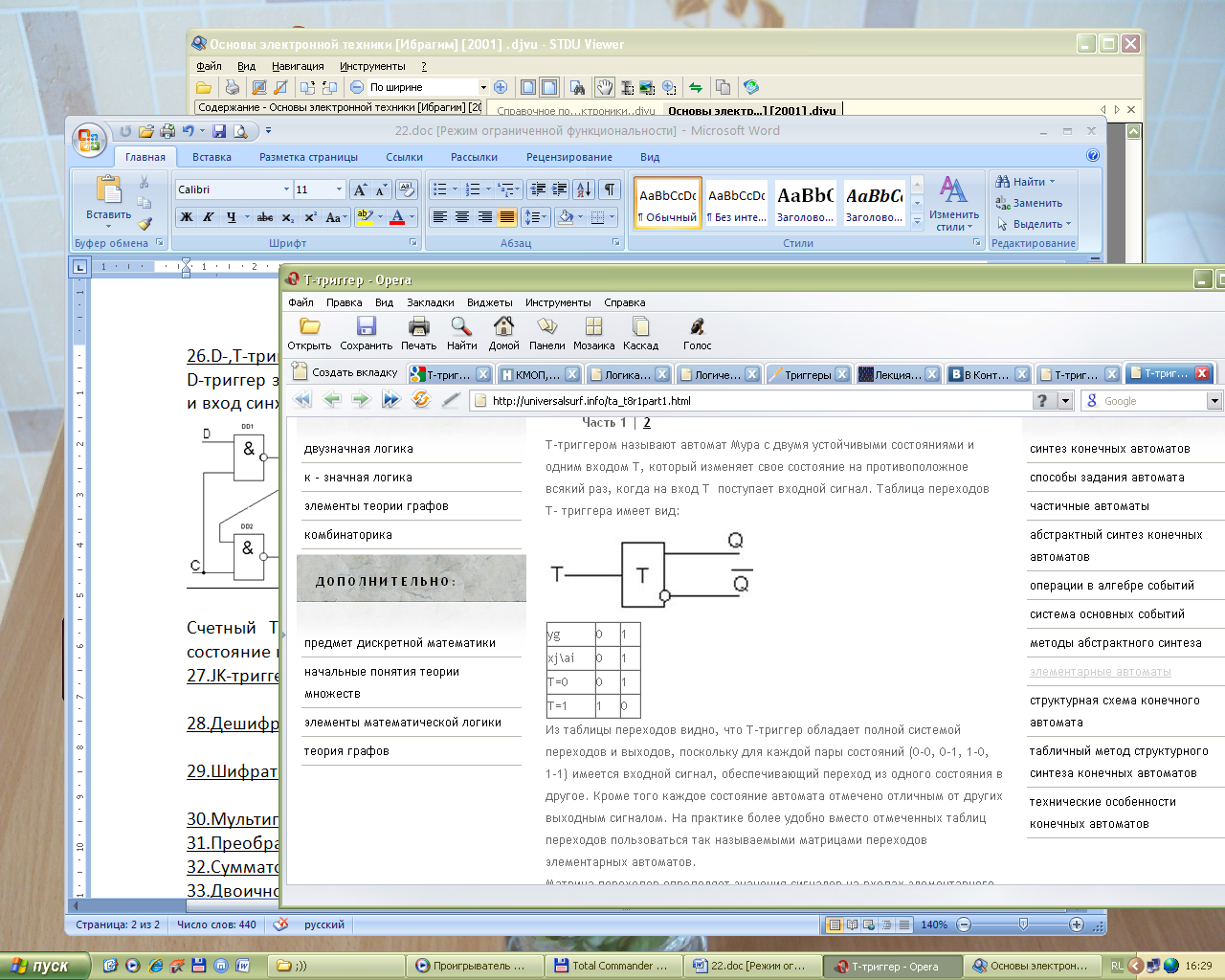

Счетный Т-триггер имеет один информационный вход и переходит в противоположное состояние при подаче очередного сигнала

(0-0, 0-1, 1-0, 1-1)

JK-триггеры. Двухступенчатые триггеры.

JK-триггер работает также как RS-триггер, с одним лишь исключением: при подаче логической единицы на оба входа J и K состояние выхода триггера изменяется на противоположное. JK-триггер имеет информацион входы J,K и синхронизх вход С. Табл преходов J,K, переход: 0,х,0-0; 1,х,0-1; х,1,1-0; х,0,1-1

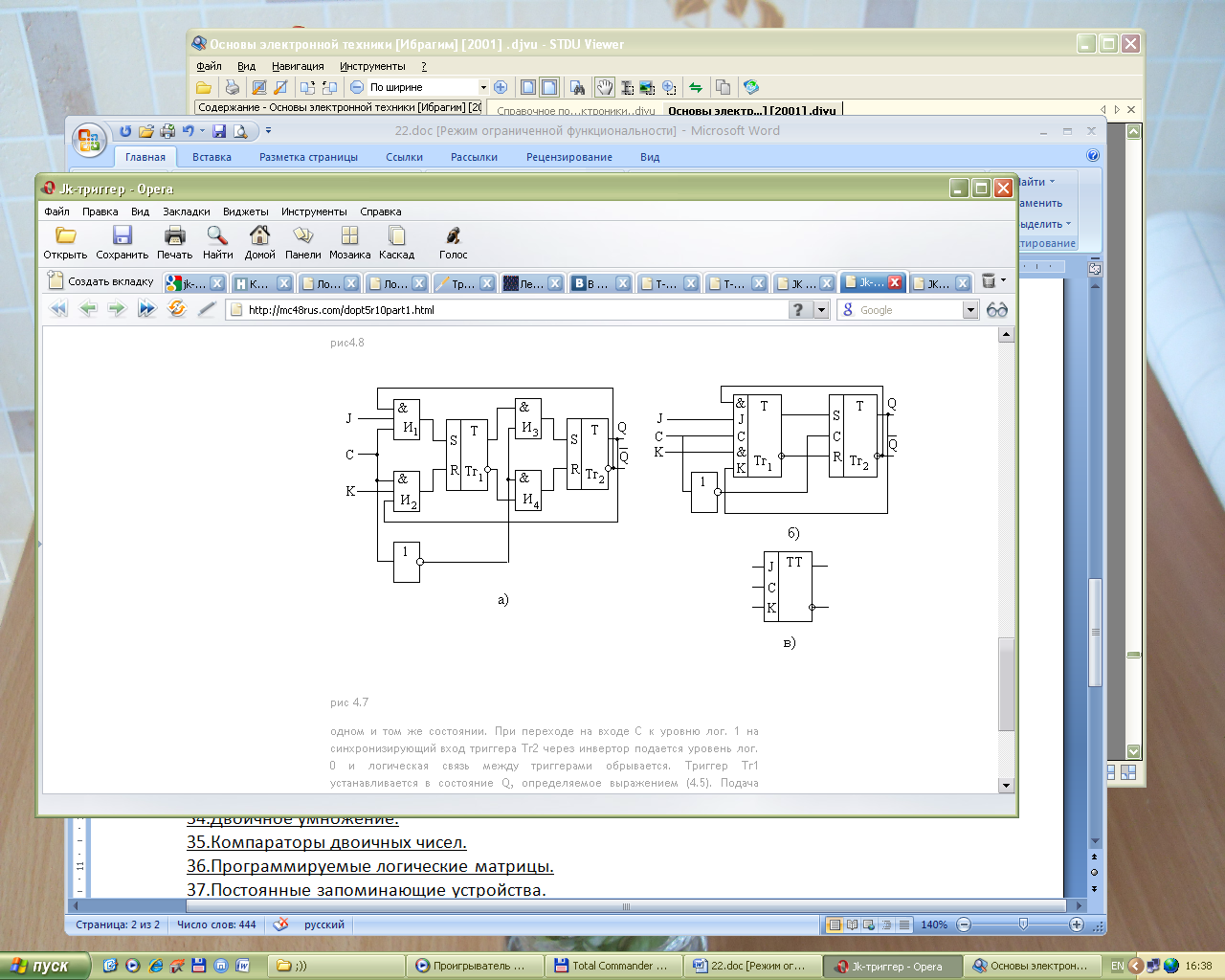

Двухступенчатый триггер состоит из двух секций (ступеней), соединенных каскадно, как показано на рис. 3.6 а, причем, каждая секция содержит по синхронному RS-триггеру. Первая секция, ведущая или М-секцияпринимает информацию со входных линий S и R. Состояние выходов ведущей секции подается на вторую секцию, ведомую, или S-секцию.

25)Параметрические стабилизаторы напряжения

Стабилизатор напряжения– это устройство, автоматически обеспечивающее поддержание напряжения нагрузочного устройства с заданной степенью точности.

С помощью параметрического стабилизатора ( ПС) напряжения можно получить напряжение стабилизации Uст от нескольких В до нескольких сотен В. В ПС используется полупроводниковый стабилитрон VD, который включают параллельно Rн . Последовательно со стабилитроном включают балластный резистор Rб для создания требуемого режима работы

Принцип работы основан на вольт-амперной хар-ки. При изменении Uвх под действием колебания напряжения питающей сети или изменения сопротивления нагрузки Rн, Uн изменяется незначительно, так как оно определяется Uст стабилитрона, которое мало изменяется при изменении протекающего через него тока, что видно на ВАХ стабилитрона

26) Счётчики

это устройства предназначенные для фиксирования числа поступивших на его вход сигналов (импульсов)

Классификация счётчиков:

По способу счёта (суммирующие, вычитающие, реверсивные).

По способу кодирования внутреннего состояния (двоичные, Джонсона, счётчики «1 из N»)

По степени синхронизации (синхронные, асинхронные)

Построение счётчиков основано на различных схемах и имеют межразрядовые связи. Основным эл-том схемы является триггер.

Различают два возможных режима работы счётчика:

1. Регистрация числа поступивших счётчику сигналов

2. Деление частоты

Для двоичного счётчика чтобы определить кол-во разрядов необходимо выполнить следующее соотношение:

2^n≥М

Где М-модуль счёта, n-кол-во разрядов

Модуль счёта – это такое значение (такое кол-во входных сигналов) при котором счётчик принимает нач. состояние (на входе все «нули»)

1. 000→001

2. 001→010

3. 010→011

4. 011→100

5. 100→101

6. 101→110

7. 110→111

8. 111→000

М=8

По архитектуре счётчики делятся на:

-параллельные

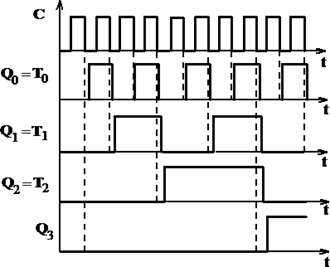

-последовательные (базовым элементом является Т-триггер)

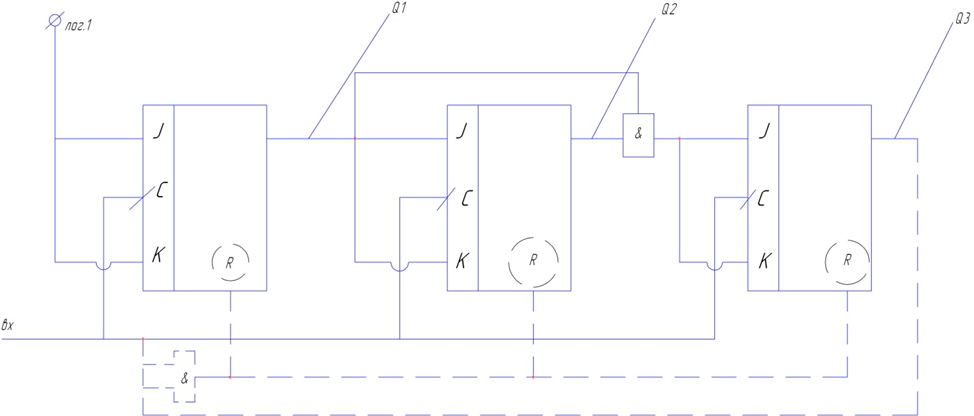

Параллельный счётчик –в параллельном счётчике входной сигнал подаётся одновременно на все эл-ты разрядовых стр-р и в зависимости от схем управления этими стр-ми часть перекл. В новое сост. а часть остаётся в режиме управления. Такие счётчики чаще всего строятся по схеме JK –триггеров.

Если необходимо сформировать счётчики с небинарным модулем счёта, то для этого необходимо использовать триггерные структуры с управляемым сбросом.

Счётчики с небинарным модулем счёта

1. 000→001

2. 001→010

3. 010→011

4. 011→100

5. 100→000

М=5
