ПриложениеИ
(Рекомендуемое)
Пример оформления списка использованных источников
Список использованных источников
1 ПБ 08-624-03. Правила безопасности в нефтяной и газовой промышленности.–
Взамен ПБ 08-200-98; Введ. 05.06.2003.– СПб.: ДЕАН, 2003. – 316 с. – (Безопас-
ность труда России).
2 ГОСТ Р ИСО 14010-98. Руководящие указания по экологическому аудиту. Основ-
ные принципы [Электронный ресурс]. – URL: http://www.gost.ru/content/base/81163
(дата обращения: 23.02.2014).
3 Пономарев, С. В. Управление качеством продукции. Введение в системы менедж-
мента качества / С. В. Пономарев, С. В. Мищенко, В. Я. Белобрагин. – М.: Стан-
дарты и качество, 2004. – 248 с.
4 Иванов, С. А. Мониторинг состава технологических сред в нефтегазовойпромыш-
ленности: учебник с грифом УМО / С. А. Иванов. – М.: Академия, 2013. – 256 с.
5 Ананенков, А. Г. Техническое регулирование при эксплуатации объектов газовой
промышленности / А. Г. Ананенков, Г. П. Ставкин, Е. И. Котельникова // Газовая
промышленность. – 2003. – № 11. – С. 32–35.
6 Балаба, В. И. Техническое регулирование производства и обращения химической
продукции / В. И. Балаба // Управление качеством в нефтегазовом комплексе. –
2005. – № 3. – С. 21-26.
7 Система технического регулирования в разрезе / А. Шалин [и др.] // Нефтегазовая
вертикаль. – 2008. – № 6. – С. 32-34.
8 Яблоник, Л. Р. Моделирование акустических свойств диссипативных шумоглуши-
телей / Л. Р. Яблоник // Техническая акустика [Электронный ресурс]: Электрон.
журн. – 2009.- № 3. – URL: http: // www.ejta.org (дата обращения: 23.02.2014).
9 Adzic, M. Visualisation of the disintegration of an annular liquid sheet in a coacxial /
M. Adzic // Opt. Diagnostics in Eng. – 2001. – Vol. 5 (1). - P. 27-38.
ПриложениеК
(рекомендуемое)
Пример оформления иллюстраций (рисунков)
Надписи
на рисунке 14 или 12 шрифтом
Пояснения к рисунку размещаются
до наименования рисунка
1 – трубчатая пружина; 2 – держатель; 3 – тяга; 4 – зубчатый сектор;
5 – шестерня: 6 – стрелка; 7 – шкала; 8 – штуцер; Р – измеряемое давление
Рисунок 2.5 – Манометр с трубчатой пружиной
а)
б)
а – технология КНС; б – технология КНК

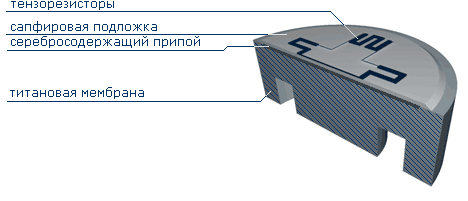

Рисунок 1.21 – Схематичное изображение тензорезисторныхчувствительных
элементов
Приложение Л
(рекомендуемое)
Перечень демонстрационных листов
1 Технологическая схема УКПН «Манчарово»
2 ……………………………………………………
Приложение М
(рекомендуемое)
Примеры оформления списка иллюстраций и таблиц
Список иллюстраций в ВКР
Рисунок 1 – Организационная структура ОАО «Квант» …………………… 8
Рисунок 2 – Лепестковая диаграмма показателей деятельности …………. . 12
Рисунок 3 – Диаграмма Парето по отказам изделий ……………………….. 23
Рисунок 4 – Алгоритм принятия решений при ликвидации аварии ……... .. 34
Список таблиц в ВКР
Таблица 1 – Показатели деятельности ОАО «Квант» за 2013 г. ………….. 10
Таблица 2 – Структура доходов и расходов структурных
подразделений ОАО «Квант» в 2013 году ………………….... 16
Таблица 3 – Смета расходов на изготовление изделия № 123 …………….. 24
Приложение Н
(обязательное)

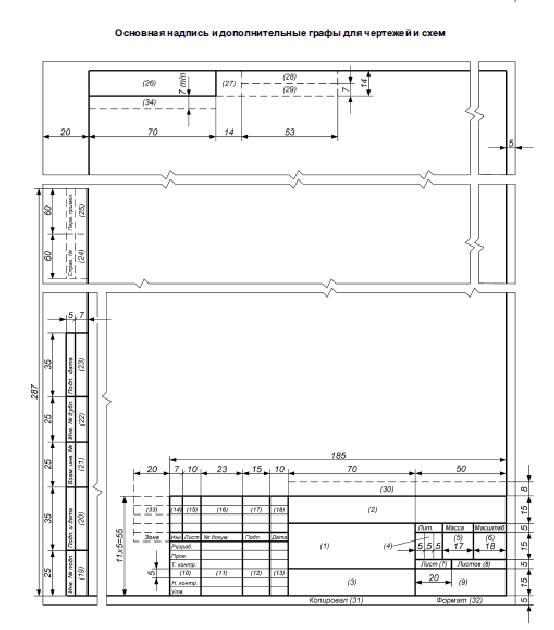

Основная надпись для чертежей и схем (форма 1) по ГОСТ 2.104-2006
Приложение П
(обязательное)
Угловые штампы (основные надписи) для чертежей
Угловой штамп для первого листа чертежей
10
Угловой штамп для последующих листов чертежей
Приложение Р
(обязательное)
Пример задания на выполнение ВКР
Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Уфимский государственный нефтяной технический университет»
Филиал ФГБОУ ВПО УГНТУ в г. Стерлитамаке
Кафедра автоматизированных технологических и информационных систем
Утверждаю: зав. кафедрой, д.т.н., доц. МуравьеваЕ.А.
ЗАДАНИЕ
на выполнение выпускной квалификационной работы
Студенту гр. АК-10-31 Абзалилову Р. Р.
1. Тема проекта: Исследование статических характеристик системы «нефтяной пласт-скважина-насос» как единой гидравлической системы
Утверждена приказом по ВУЗу от №
2. Срок сдачи студентом законченного проекта 15. 06.2015 г.
3. Исходные данные по проекту:Материалы, предоставленные кафедрой,выходные формы и виды графиков, составленные по упомянутым материалам
4. Содержание расчетно-пояснительной записки
(перечень подлежащих разработке вопросов)
1) объем автоматизации скважин, оборудованных ШГНУ;
2) патентные исследования;
3) разработка модели скважинной системы как объекта управления;
4) исследование статической характеристики скважинной системы по каналу регулирования;
5) реализация программы получения статической характеристики скважинной системы по каналу регулирования в среде Delphi 3;
5. Перечень графического материала (с точным указанием обязательных чертежей): 1. Блок схема канала регулирования; 2. Зависимость фактической производительности от числа ходов плунжера насоса; 3. Зависимость коэффициента подачи насоса от числа ходов плунжера насоса; 4. Зависимость динамического уровня от числа ходов плунжера насоса; 5. Блок-схема алгоритма расчета статической характеристики канала регулирования; 6. Внешний вид главной формы программы «Модель системы нефтяной пласт – скважина – насос»; 7. Алгоритм запуска программы «Модель системы нефтяной пласт – скважина – насос»; 8. Структура связей между базами данных в алиасе OIL.
6. Консультанты по проекту (с указанием относящихся к ним разделов):
по расчетно-исследовательской части П. Н. Чариков
по автоматизации П. Н. Чариков
7. Руководитель проекта П. Н. Чариков
Задание принял к исполнению Абзалилов Р.Р.
Примечание: Это задание прилагается к законченному проекту, вместе с проектом предоставляется в ГЭК.
