Соединение приемников электроэнергии звездой
Приемник энергии, т.к. и обмотки генераторов могут соединяться звездой, при этом получается четырехпроводная или трехпроводная система.
Линейный и фазный ток это один и тот же ток, поэтому .
Если нагрузка симметричная, т.е. токи в фазах равны, то ток в нейтральном проводе равен нулю.
Для точки О’ мгновенное значение
, т.е. необходимость в нейтральном проводе отпадает.

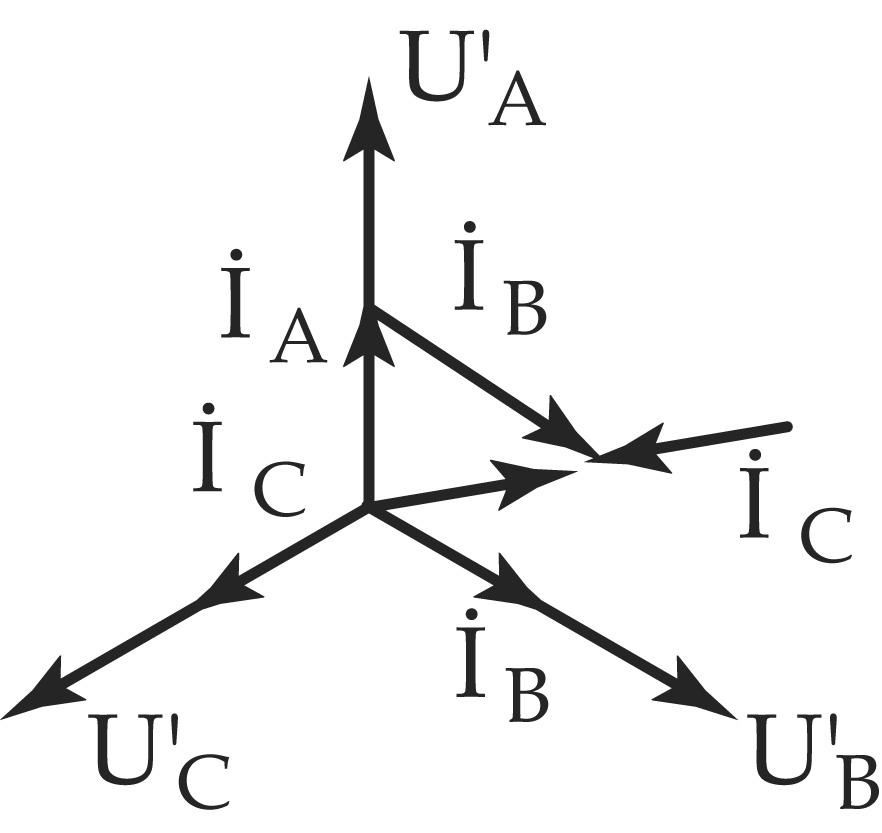

Если же нагрузка не симметричная, т.е. сопротивление фаз, а следовательно – и токи, различны, то в нейтральном проводе появляется ток.

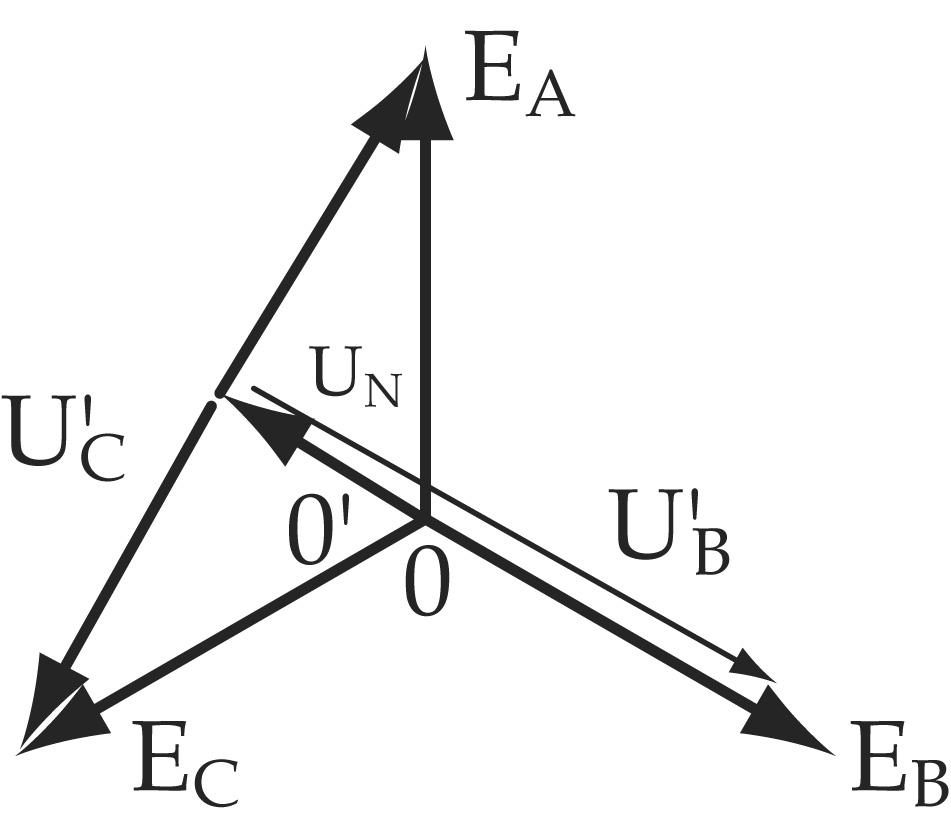

Ток в нейтральном проводе согласно первому закону Кирхгофа. Следовательно, между нулевыми точками генератора и потребителя возникает напряжение, которое называется смещением нейтрали. Это напряжение можно определить методом узлового напряжения. |
Напряжение на отдельных фазах приемника можно определить
В результате, если , то при несимметричной нагрузке напряжение на отдельных потребителях будет неодинаковым.
Для выравнивания напряжений стремятся уменьшить до нуля, аэто можно сделать двумя способами: 1. выровнять нагрузки отдельных фаз, тогда 2. нейтральный провод выполнить с очень малым сопротивлением, т.е. |
Обычно ток в нейтральном проводе в 2-3 раза меньше, чем в линейных проводах, поэтому его можно выполнить с меньшим сечением. Обрыв нейтрального провода при несимметричной нагрузке вызывает изменение фазных токов и напряжения, поэтому предохранители в нейтральном проводе не устанавливаются.

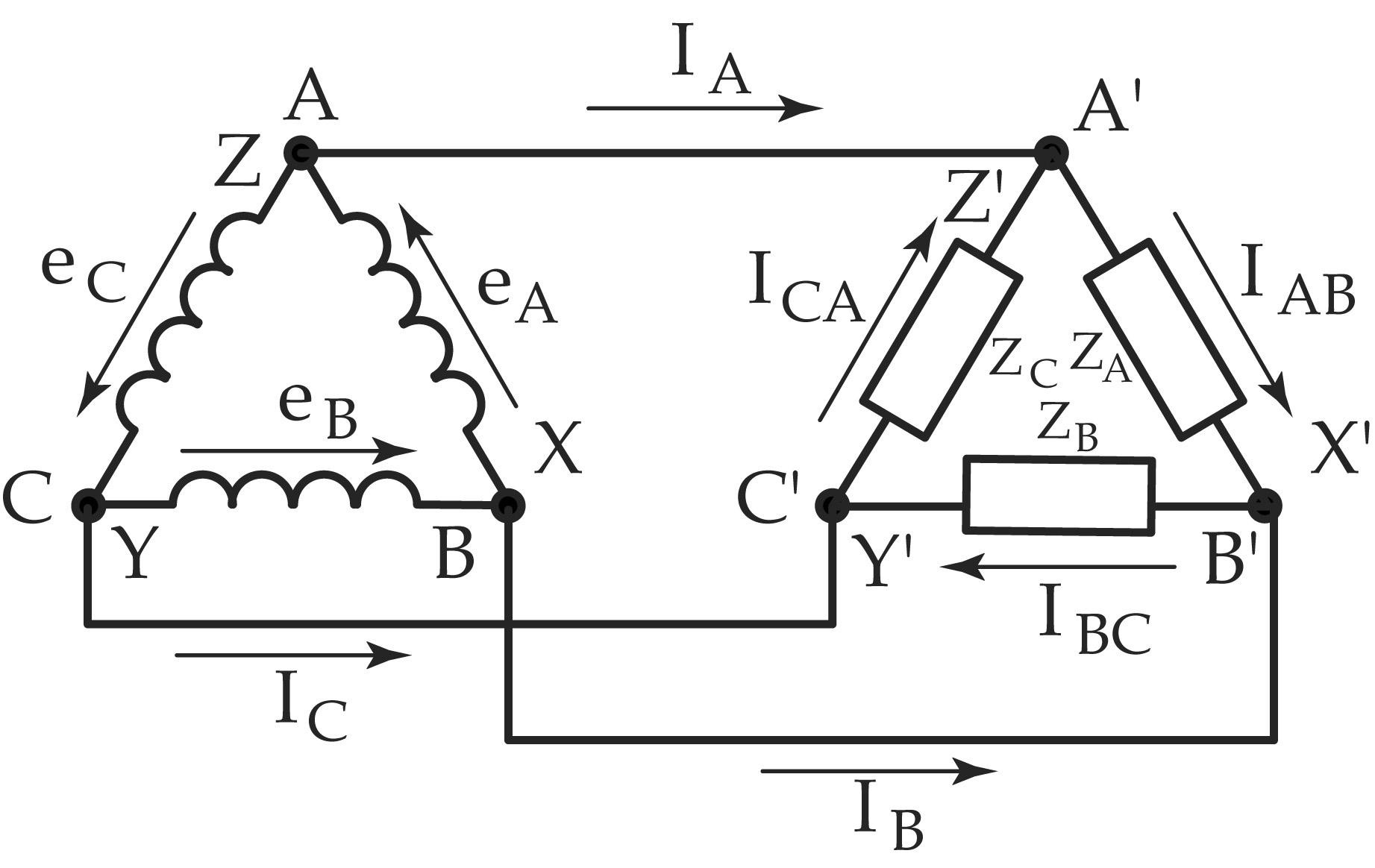

Соединение приемников энергии треугольником
За положительное на-правление тока в линейных проводах принимают направле-ние от источника нагрузки, а за поло-жительное направле-ние в фазах приемника принимают направле-ние от начала фазы к концу, т.е. от |
к , отки отки соответственно обозначают линейные токи:
фазные токи:
Определим соотношения между линейными и фазными токами:
т.А’;
т.В’;
т.С’;
Фазные токи в приемниках можно определить по закону Ома:
Из треугольников токов очевидно, что .
Порядок расчета трехфазной системы
При соединении звездой
. |
Эти же формулы справедливы и при соединении треугольником.
Схемы соединения приемников на зависят от схем соединения обмоток генератора. Приемник должен быть включен так, чтобы на зажимах каждой фазы было номинальное фазное напряжение.
Пример:
.
На электродвигателях указывают /- 380/220.

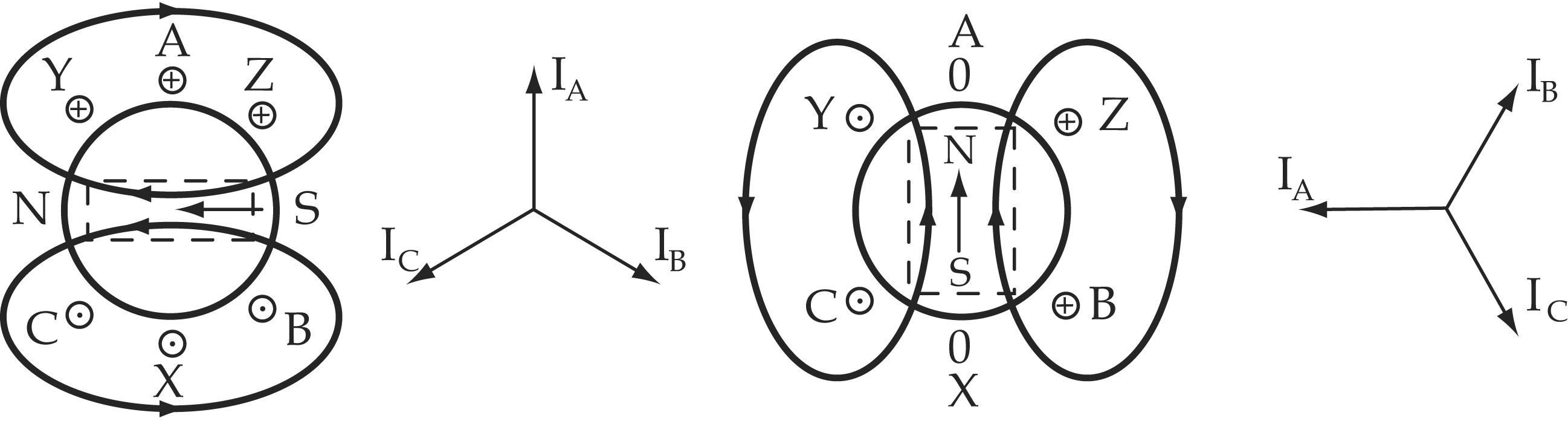

Получение вращающегося магнитного поля
Для получения вращающегося магнитного поля необходимо:
1. фазные обмотки должны быть смещены по окружности статора на угол 1200;
2. токи в фазах должны быть смещены также на угол 1200.
Если ток положительный, считаем, что он направлен от начала фазы к концу, а если он отрицательный, то он направлен от конца фазы к началу.

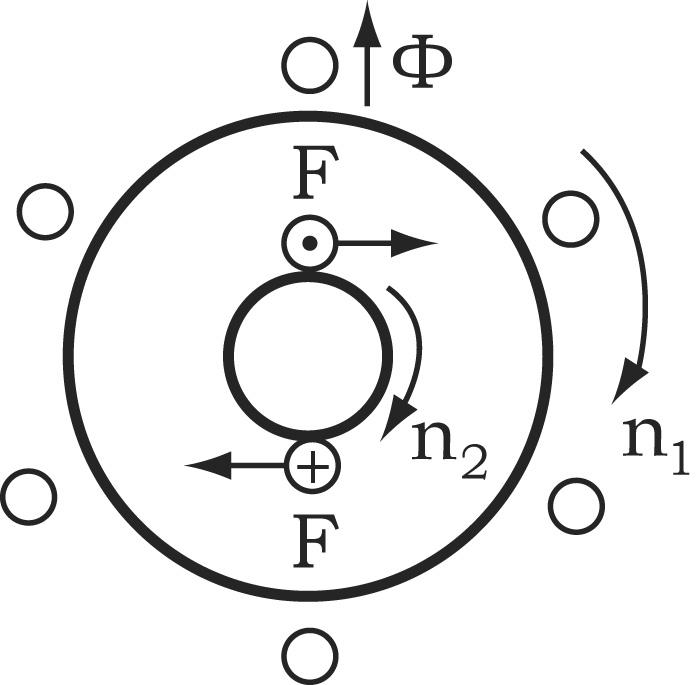

Принцип действия асинхронного двигателя
Вращающееся магнитное поле, пересекая стержни ротора, наводит в них ЭДС электромагнитной индукции, направление которой можно определить по правилу правой руки. |
Под действием этой ЭДС в к.з. обмотке ротора возникает ток. Взаимодействие вращающегося магнитного поля статора и проводников с током обмотки ротора создает электромагнитную силу, направление которой определяют по правилу левой руки.
Под действием силы возникает вращающий момент, и ротор будет вращать в том же направлении, что и поле статора. Ротор будет вращаться со скоростью, меньшей, чем поле статора, т.к. в противном случае поле статора не будет пересекать проводники обмотки ротора, и ток в них исчезнет. Поэтому двигатель называют асинхронными, т.к. всегда.
