2.2 Кинематика твердого тела
2.2.1 Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях
По заданному уравнению прямолинейного поступательного движения груза 1 определить скорость, а также вращательное, центростремительное и полное ускорения точки М механизма в момент времени, когда путь, пройденный грузом, равен s. Схемы механизмов показаны на рис.4, а необходимые для расчета данные помещены в табл. 6
Таблица 6
№ |
Радиусы, см |
Уравнение движения груза 1 x=x(t) (x-см, t-сек) |
s, м | |||
R2 |
r2 |
R3 |
r3 | |||
1 |
60 |
45 |
36 |
- |
10+100t2 |
0,5 |
2 |
80 |
- |
60 |
45 |
80t2 |
0,1 |
3 |
100 |
60 |
75 |
- |
18+70t2 |
0,2 |
4 |
58 |
45 |
60 |
- |
50t2 |
0,5 |
5 |
80 |
- |
45 |
30 |
8+40t2 |
0,1 |
6 |
100 |
60 |
30 |
- |
5+60t2 |
0,5 |
7 |
45 |
35 |
105 |
- |
7+90t2 |
0,2 |
8 |
35 |
10 |
10 |
- |
4+30t2 |
0,5 |
9 |
40 |
30 |
15 |
- |
3+80t2 |
0,2 |
10 |
15 |
- |
40 |
35 |
70t2 |
0,4 |
11 |
40 |
25 |
20 |
- |
5+40t2 |
0,3 |
12 |
20 |
15 |
10 |
- |
2+50t2 |
0,1 |
13 |
30 |
20 |
40 |
- |
60t2 |
0,4 |
14 |
15 |
10 |
15 |
- |
6+20t |
0,1 |
15 |
15 |
10 |
15 |
- |
8+40t2 |
0,3 |
16 |
20 |
15 |
15 |
- |
3+40t2 |
0,4 |
17 |
15 |
10 |
20 |
- |
80t2 |
0,6 |
18 |
20 |
15 |
10 |
- |
4+20t |
0,3 |
19 |
30 |
15 |
40 |
20 |
90t2 |
0.2 |
20 |
50 |
20 |
60 |
- |
2+50t |
0,5 |
21 |
32 |
16 |
32 |
16 |
5+60t2 |
0,1 |
22 |
40 |
18 |
40 |
18 |
6+30t2 |
0,3 |
23 |
40 |
20 |
40 |
15 |
50t2 |
0,4 |
24 |
25 |
20 |
50 |
25 |
3+30t |
0,6 |
25 |
30 |
15 |
20 |
- |
5+60t2 |
0,2 |
Рисунок 4. Схемы конструкций к заданию 2.2.1
2.2.2 Определение скоростей и ускорений точек твердого тела при плоском движении
Найти для заданного положения механизма скорости и ускорения точек В и С. Схемы механизмов помещены на рис.5, а необходимые для расчета данные приведены в табл. 7.
Таблица 7
№ |
Размеры, см |
ОА, сек-1 |
1, сек-1 |
ОА, сек-2 |
vА, см/сек |
wА, см/сек2 | |||
ОА |
r |
АВ |
АС | ||||||
1 |
40 |
15 |
- |
8 |
2 |
- |
2 |
- |
- |
2 |
30 |
15 |
- |
8 |
3 |
- |
2 |
- |
- |
3 |
- |
5 |
- |
- |
- |
- |
- |
50 |
100 |
4 |
35 |
- |
- |
45 |
4 |
- |
8 |
- |
- |
5 |
25 |
- |
- |
20 |
1 |
- |
1 |
- |
- |
6 |
40 |
15 |
- |
6 |
1 |
1 |
0 |
- |
- |
7 |
35 |
- |
75 |
60 |
5 |
- |
10 |
- |
- |
8 |
- |
- |
20 |
10 |
- |
- |
- |
40 |
20 |
9 |
- |
- |
45 |
30 |
- |
- |
- |
20 |
10 |
10 |
25 |
- |
80 |
20 |
1 |
- |
2 |
- |
- |
11 |
- |
- |
30 |
15 |
- |
- |
- |
10 |
0 |
12 |
- |
- |
30 |
20 |
- |
- |
- |
20 |
20 |
13 |
25 |
- |
55 |
40 |
2 |
- |
4 |
- |
- |
14 |
45 |
15 |
- |
8 |
3 |
12 |
0 |
- |
- |
15 |
40 |
15 |
- |
8 |
1 |
- |
1 |
- |
- |
16 |
55 |
20 |
- |
- |
2 |
- |
5 |
- |
- |
17 |
- |
30 |
- |
10 |
- |
- |
- |
80 |
50 |
18 |
10 |
- |
10 |
5 |
2 |
- |
6 |
- |
- |
19 |
25 |
- |
35 |
15 |
2 |
- |
3 |
- |
- |
20 |
20 |
- |
70 |
20 |
1 |
- |
2 |
- |
- |
21 |
20 |
15 |
- |
10 |
2 |
1,2 |
0 |
- |
- |
22 |
- |
15 |
- |
5 |
- |
- |
- |
60 |
30 |
23 |
20 |
- |
50 |
25 |
1 |
- |
1 |
- |
- |
24 |
12 |
- |
35 |
15 |
4 |
- |
6 |
- |
- |
25 |
40 |
- |
- |
20 |
5 |
- |
10 |
- |
- |
Примечание:
ОА, ОА – угловая скорость и угловое ускорение кривошипа ОА при заданном положении механизма;
1 – угловая скорость колеса 1 (постоянная);
vА, wА – скорость и ускорение точки А;
качение колес происходит без скольжения

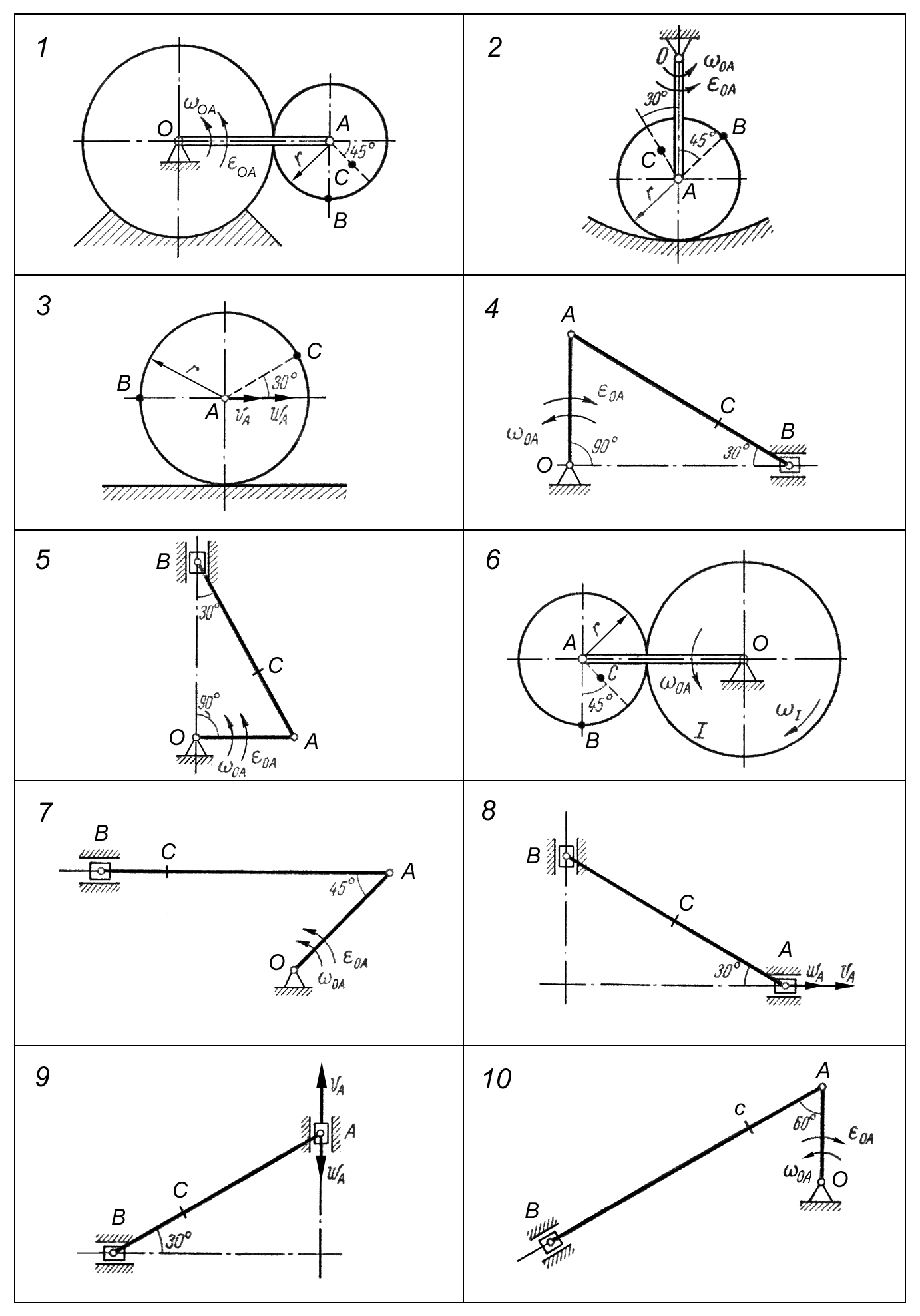

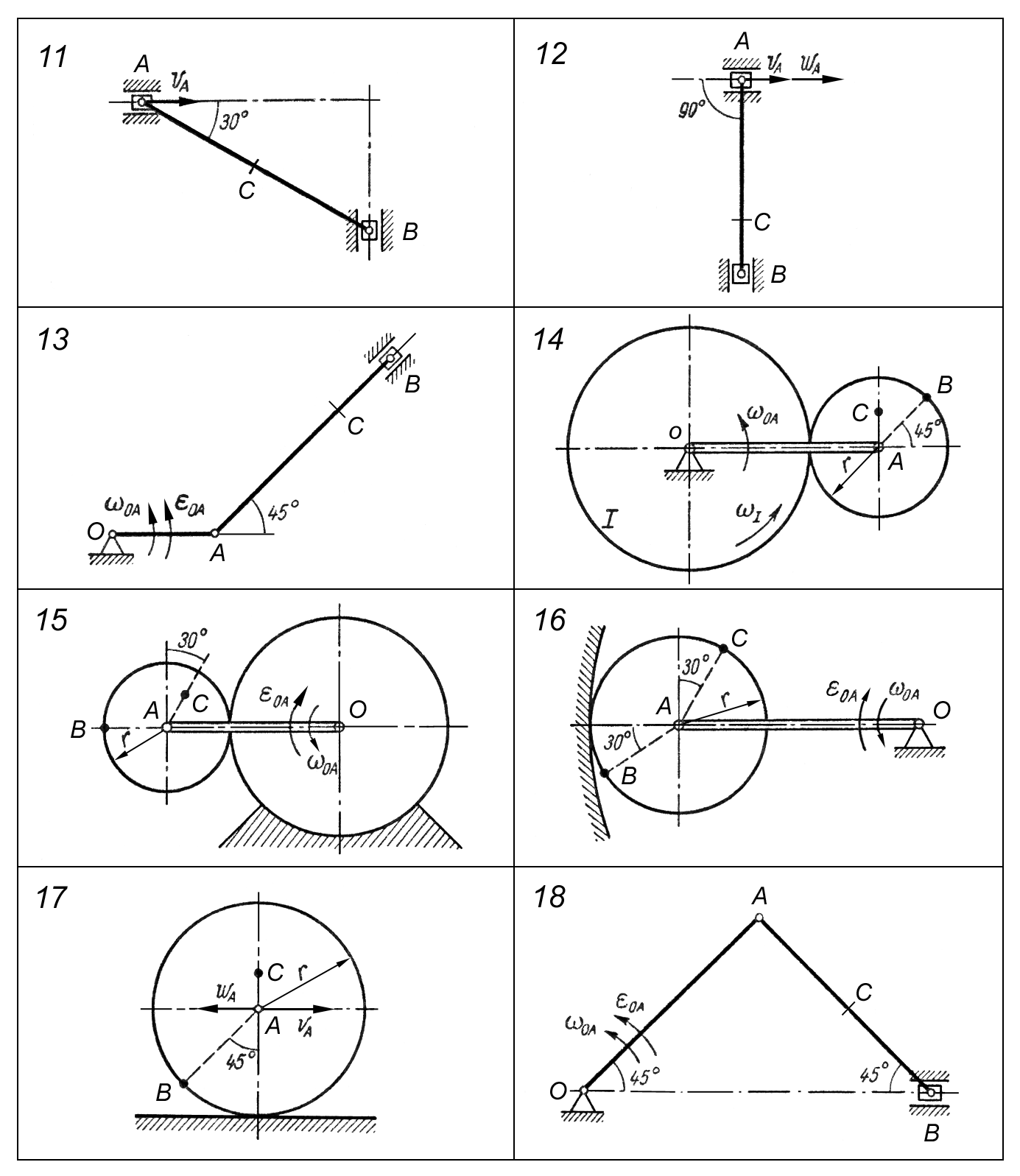

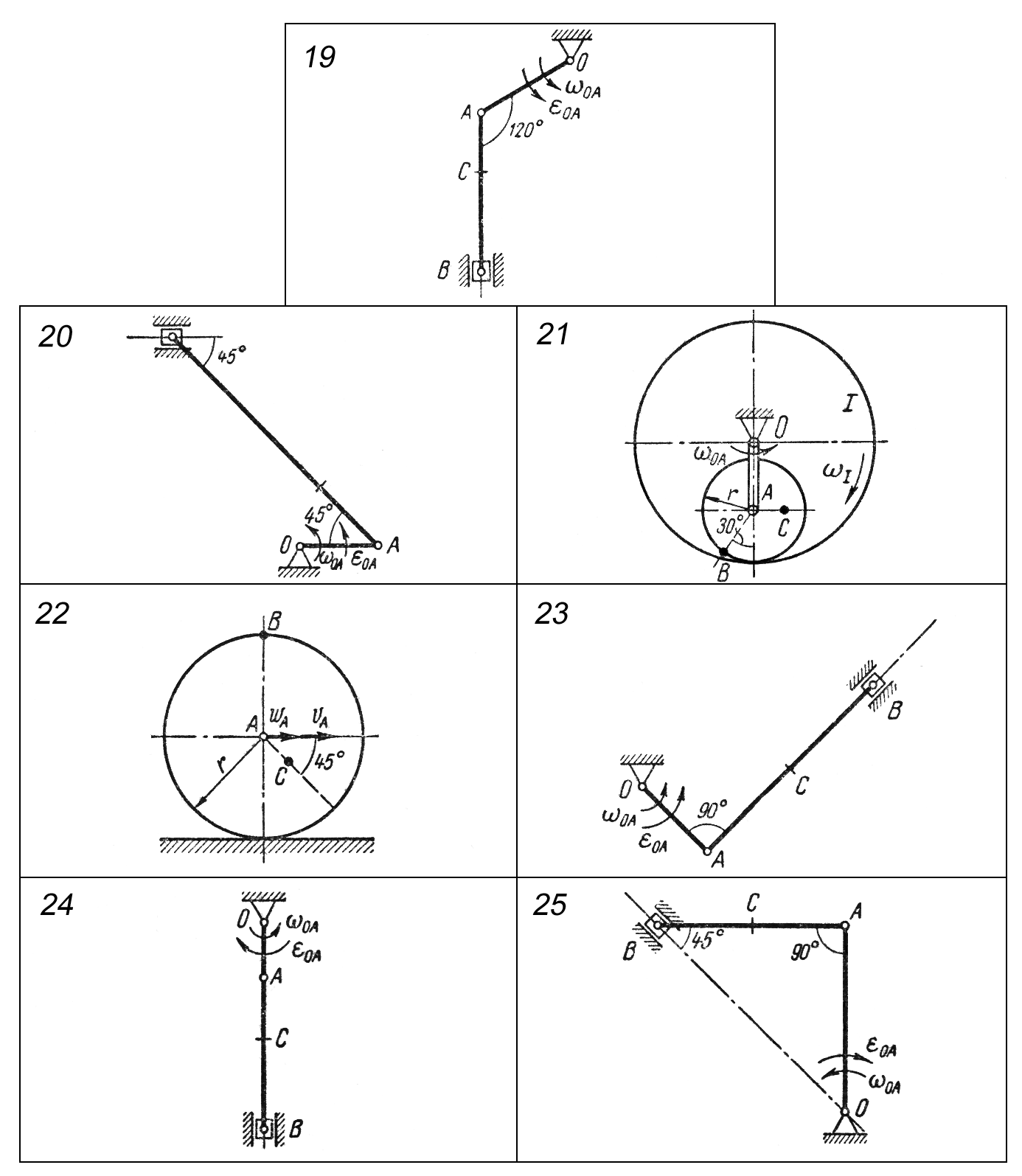

Рисунок 5. Схемы конструкций к заданию 2.2.2
