- •2. Дайте краткую характеристику автоматизированных систем (асуп, асутп, саутп) и представьте общий вид системы автоматизации.
- •3. Каковы основные источники и показатели технико-экономической эффективности автоматизации технологических процессов?
- •4. Каковы виды автоматизации? Дайте им краткую характеристику. Раскройте принцип действия автоматики безопасности.
- •1. Чем характеризуется автоматизация технологических процессов? в чем состоят особенности автоматизации процессов сельскохозяйственного производства?
- •6. Раскройте содержание, порядок разработки схемы автоматизации. Приведите пример выполнения схемы автоматизации развернутым способом (например, для сау кормораздачей в птичнике).
- •7. Раскроите методику разработки алгоритма управления па примере типового технологического процесса сельскохозяйственного производства.
- •8. Раскройте методику разработки релейно-контактных схем систем автоматического управлении технологическими процессами.
- •9. Охарактеризуйте статические объекты. Приведите передаточную функцию и переходную характеристику одноемкостного статического объекта автоматизации.
- •10. Перечислите основные законы регулирования. Приведите принципы выбора закона регулирования.
- •12. Раскроите существующий объем автоматизации бункера активного вентилирования.
- •14. Перечислите основные виды сар котлоагрегатов. Раскройте принципы построения автоматизированной системы регулирования па примере парового котла типа дквр.
- •15. Каковы технологические основы управления микроклиматом в теплицах? Раскройте принципы автоматического управления температурой воздуха в теплице.
11. В чем заключается задача наладки регуляторов? Перечислите параметры настройки регуляторов непрерывного действия. На какие типовые переходные процессы принято настраивать параметры таких регуляторов?
Задача наладки регуляторов заключается в том, чтобы применительно к данному объекту выбрать (рассчитать) и установить такие настроечные параметры, которые обеспечили бы процесс регулирования, близкий к оптимальному.
Правильно налаженный регулятор должен обеспечивать оптимальное протекание процесса регулирования.
Параметры регуляторов принято настраивать на один из трех типовых переходных процессов.
Апериодический переходной процесс Процесс с 20% перерегулированием
Процесс с минимальной площадью отклонения
12. Раскроите существующий объем автоматизации бункера активного вентилирования.

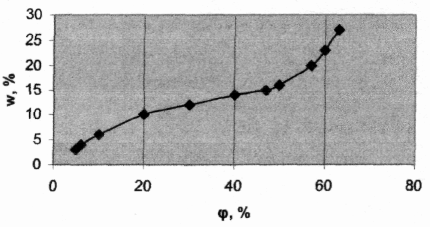

Активное вентилирование - это продувание массы зерна холодным или подогретым воздухом (необходимо при ρ>20%).
•БВ-6, -12.5, 25 и 50.
•К - 878 («Петкус» ГДР)
13. Каковы технологические требования к обеспечению микроклимата в картофелехранилище? Раскройте принцип автоматического управления микроклиматом картофелехранилища в основной период храпения.
ТП хранения картофеля можно разделить на 3 периода:
•Лечебный: необходимо поддерживать температуру в межклубневом пространстве на уровне 1565 и высокую относительную влажность воздуха с минимальным воздухообменом.
•Охлаждения: температуру хранимого продукта постепенно снижают до 2-4, периодически проводя активное вентилирование наружным воздухом или смесью, когда температура наружного воздуха не менее чем на 2-3 меньше температуры хранимого продукта.
•Хранения: вентиляция включается при повышении температуры в насыпи до 4 и более (точность 61).
Во всех случаях относительная влажность воздуха должна быть максимальной, но без образования конденсата на картофеле.
В оборудование обеспечения картофелехранилища входит: основной вентилятор, обеспечивающий подачу воздуха в вентиляционно-распределительный канал и тем самым продувание воздухом исполнительным механизмом смесительного клапана, обеспечивающего смешивание наружного и рецеркуляционного воздуха, а также вентилятор и электрокалорифер, обеспечивающий подогрев верхней зоны картофелехранилища. Основной вентилятор срабатывает, если температура фиксируемая в насыпи картофеля отличается от заданной, при этом вентиляционно-распредилительном канале температура выше аварийной (отрицательная). Исполнительным механизмом смесительного клапана управляет пропорц. регулятор датчик которого стоит в вентиляционно-распределительном канале. Этот пропорц. регулятор включается по сигналу от регулятора соотношения фиксирующего, что темперература наружного воздуха ниже заданной картофелехранилища. Что бы исключить образование конденсата по сигналу от датчика температуры, установленного в верхней зоне, срабатывает рецеркуляционный отопительный агрегат, обеспечивающий вентиляцию и обогрев в верхней зоне.
14. Перечислите основные виды сар котлоагрегатов. Раскройте принципы построения автоматизированной системы регулирования па примере парового котла типа дквр.
Основные виды САР котельных установок:
• Для котлов - регулирование процесса горения и питания;
•Для деаэраторов - регулирование уровня воды и давления пара.

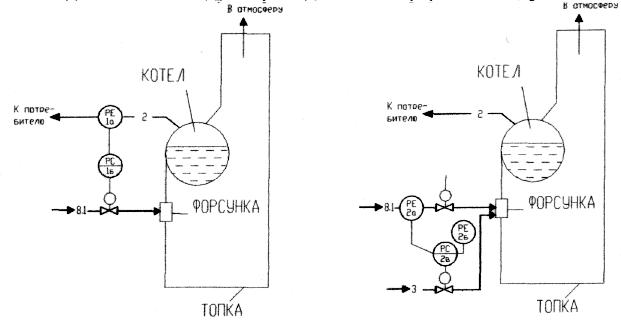

Регулятор нагрузки котла (на примере ДКВР).
• Состоит из датчика давления типа МЭД (1а), регулирующего прибора (1б) и ИМ, регулирующего подачу топлива в топку (П-закон реализуется).
Регулятор соотношения топливо-воздух:
Контур строят на базе регулирующего прибора 2б по двухимпульсной схеме. Один импульс поступает от дифманометра 2а типа ДМ, контролирующего давление газа, а второй - от дифманометра 2б типа ДТ2-200, измеряющего разность давлений в воздухопроводе и атмосферного воздуха.
15. Каковы технологические основы управления микроклиматом в теплицах? Раскройте принципы автоматического управления температурой воздуха в теплице.
Оптимальное значение температуры воздуха зависит от: вырабатываемой культуры, стадии развития культуры, уровня освещенности.
Фотосинтез - процесс связывания солнечной энергии в сухом веществе растения.. Интенсивность зависит от: уровня освещенности, температуры, влажности, газового состава окружающего воздуха
Дыхание - процесс обратный фотосинтезу, сопровождаемый окислением углеводов и выделением углекислоты и паров воды.
Определяется температурой и не зависит от уровня освещенности.

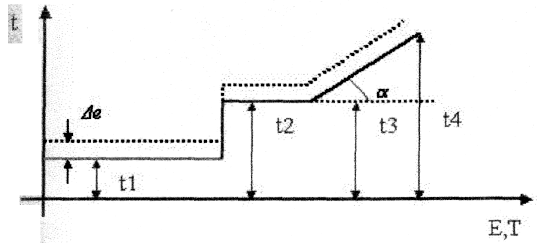

График изменения температуры в теплице в течение суток с учетом освещенности Е и времени суток Т.
Нормы технического проектирования для зимних теплиц предусматривают: автоматическое регулирование температуры воздуха; автоматическое регулирование температуры теплоносителя для обогрева почвы;
автоматическое регулирование температуры поливной воды; автоматическое регулирование влажности;автоматическое поддержание концентрации растворов минеральных удобрений в поливной воде.
Достаточное количество света при высокой температуре ускоряет фотосинтез и накопление углеводов, необходимых для роста растений, низкая освещенность и высокая температура приводит к дефициту углеводов и истощению растений. Низкая температура замедляет приостанавливает рост растения.
Параметры настройки регуляторов получают из передаточных функций, которые описывают основные законы регулирования.
Для П-регулятора настраиваемым параметром является коэффициент пропорциональности. Для И-регулятора - коэффициент пропорциональности и постоянная времени. Для ПИД-регулятора - коэффициент пропорциональности, постоянная времени и время дифференцирования.
Переходной процесс в автоматической системе должен иметь минимальное время регулирования, небольшое динамическое отклонение регулируемой величины, небольшое перерегулирование и минимальную статическую ошибку. Однако удовлетворить все перечисленные требования одновременно не возможно. Параметры регуляторов настраивают на один из трех типовых переходных процессов.
1. Апериодический переходной процесс характеризуется минимальным временем регулирования для объектов с самовыравниванием, небольшим управляющим воздействием, но максимальным динамическим отклонением. Рекомендуется когда объект имеет несколько регулируемых величин и необходимо что бы регулирующее воздействие, для рассматриваемой величины, не оказывало нежелательного влияния на величины.
2. Процесс с 20% перерегулированием. Применяетя для объектов допускающих перерегулирование но чувствительным к большим динамическим отклонениям.
3. С минимальной площадью отклонения величин. Характеризуется малым значением динамического отклонения, но значительным перерегулированием, значительными управляющими воздействиями. Используется для объектов в которых по технологическим требованиям не допускаются большие отклонения регулируемой величины.
Автоматизация бункера вентилирования зерна предусматривает автоматическое управление загрузкой, воздухораспределения в бункере, температурой и влажностью зерна и продуваемого воздуха. Сигнал на загрузку подается вручную, после чего срабатывает привод нории и лебедки на подъем поршня заглушки, последний отключается датчиком положения. Для обеспечения рационального вохдухораспределения в бункере после загрузки, фиксируемой датчиком уровня, подается сигнал на привод лебедки для опускания заглушки на уровень зерна (отключается концевиком фиксирующим уровень зерна и включается вентилятором). Если влажность наружного воздуха больше допустимой то срабатывает датчик влажности и включается калорифер, что бы снизить влажность воздуха. При снижении влажности выносимого воздуха фиксирующего влажность зерна и сигналу от датчика влажности отключается вентилятор и срабатывает сигнализация, после чего оператор переводит режим управления оборудования в режим консервации, когда управление ведут по температуре зерна. Если температура зерна достигает максимального значения – срабатывает вентилятор, при этом что бы снизить влажность воздуха его пропускают через калорифер.
Максимальной интенсивности фотосинтеза соответствует температура 25-35 С, но с учетом дыхания интенсивность, которого также зависит от температуры, снижается до 20-25 С.
Переходные режимы – массивные части растений прогреваются медленнее, отсюда опасность конденсации на них влаги, заболевание растений, поэтому в режиме переходов от ночного к дневному уровню температур скорость изменения параметров не превышает 6 С/час. В ночное время температура t1 поддерживается неизменной; за час до восхода солнца температура повышается до t2, воздух подсушивается и с

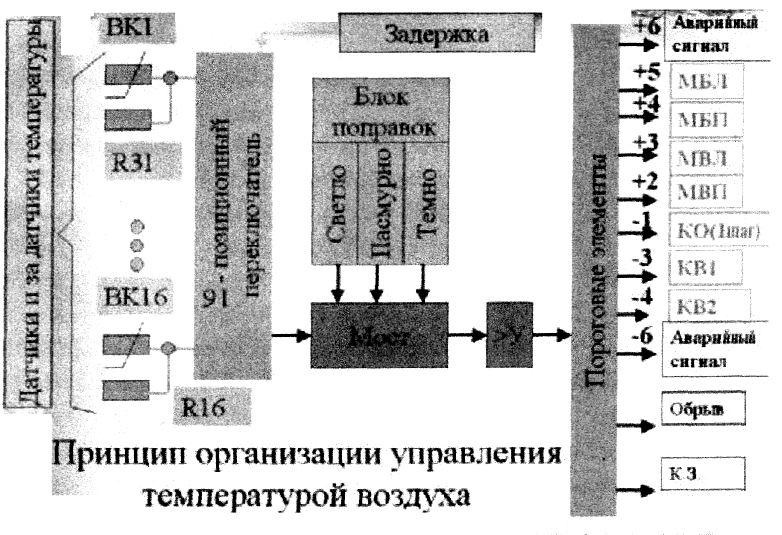

восходом солнца вода не конденсируется на растениях и плодах, начинается нормальный процесс фотосинтеза. Если погода пасмурная, то в течении светового дня поддерживается температура t3=t2. При солнце начиная с освещенности 2000 лк. Повышают температуру, в соответствии с величиной освещенности до t4, после этого открывают вентиляционные фрамуги и избыток тепла уходит благодаря вентиляции. Управление температурой воздуха в теплице осуществляется при помощи двух групп водяных калориферов; коньковой и боковой систем форточек. Греющая вода из котельной подается через клапан отопления; открытие форточек вентиляции производится при помощи исполнительных механизмов. Принцип организации управления воздухом осуществляется схемой: позиционный переключатель поочередно переключает датчики температуры и задатчики к измерительному мосту через каждые 4 мин., при этом блок задержки обеспечивает некоторую выдержку времени подключения исполнительных механизмов, необходимую для исключения подачи ложного сигнала, возникающих в переключателях датчика, сигнал разбаланса с моста усиливается усилителем U и поступает на пороговые элементы, которые подают сигнал на включение исполнительных механизмов в зависимости от отклонения температуры воздуха от данной, t=+2-+3 C на механизм верхней правой и верхней левой фрамугами; +4-+5 механизм боковой правой и боковой левой фрамуги; “-1” – клапан отопления включен; “-3” и ”- ” калорифер №1 и №2; при +6 и -6 срабатывает аварийная сигнализация. Блок поправок вместе с датчиками освещенности автоматически корректирует заданное значение t в зависимости от освещенности в теплице.

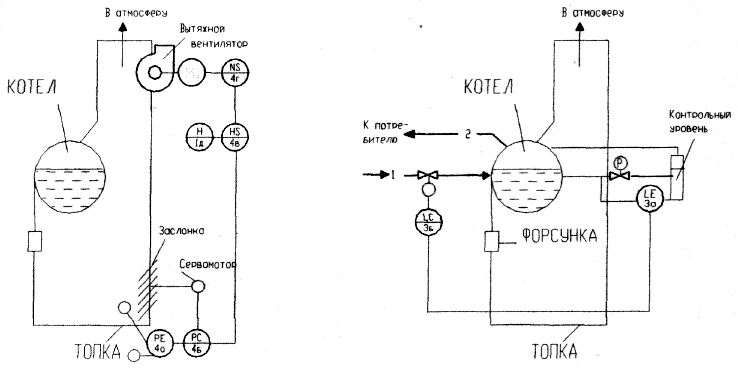

АСР питания котла:
• Контур аналогичен контуру нагрузки котла и состоит из датчика уровня воды в котлоагрегате типа ДМ (дифманометр), регулирующего прибора 3б, реализующего П-закон регулирования и ИМ, обеспечивающего непрерывную подачу воды в котел.
АСР разряжения:
• Импульс к РП поступает от дифманометра 4а типа ДТ2-50, измеряющего разряжение в топке. РП подает сигнал на заслонку управляющую сервомотором. При полностью закрытой заслонке и недостаточном разряжении в топке включается дополнительно вытяжной вентилятор.
