- •2. Дайте краткую характеристику автоматизированных систем (асуп, асутп, саутп) и представьте общий вид системы автоматизации.
- •3. Каковы основные источники и показатели технико-экономической эффективности автоматизации технологических процессов?
- •4. Каковы виды автоматизации? Дайте им краткую характеристику. Раскройте принцип действия автоматики безопасности.
- •1. Чем характеризуется автоматизация технологических процессов? в чем состоят особенности автоматизации процессов сельскохозяйственного производства?

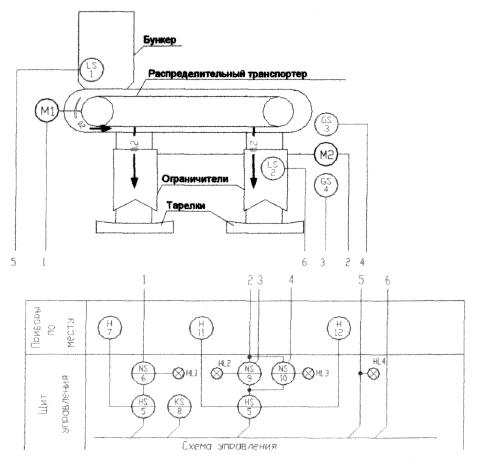

- •6. Раскройте содержание, порядок разработки схемы автоматизации. Приведите пример выполнения схемы автоматизации развернутым способом (например, для сау кормораздачей в птичнике).
- •7. Раскроите методику разработки алгоритма управления па примере типового технологического процесса сельскохозяйственного производства.
- •8. Раскройте методику разработки релейно-контактных схем систем автоматического управлении технологическими процессами.

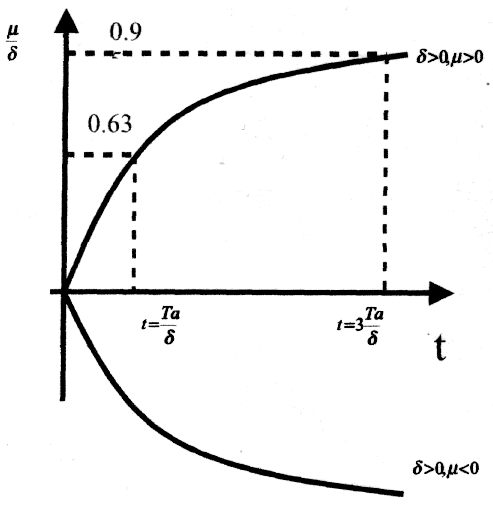

- •9. Охарактеризуйте статические объекты. Приведите передаточную функцию и переходную характеристику одноемкостного статического объекта автоматизации.
- •10. Перечислите основные законы регулирования. Приведите принципы выбора закона регулирования.
- •12. Раскроите существующий объем автоматизации бункера активного вентилирования.
- •14. Перечислите основные виды сар котлоагрегатов. Раскройте принципы построения автоматизированной системы регулирования па примере парового котла типа дквр.
- •15. Каковы технологические основы управления микроклиматом в теплицах? Раскройте принципы автоматического управления температурой воздуха в теплице.
6. Раскройте содержание, порядок разработки схемы автоматизации. Приведите пример выполнения схемы автоматизации развернутым способом (например, для сау кормораздачей в птичнике).
Схема автоматизации - основной технический документ, определяющий функционально-блочную структуру отдельных узлов автоматического контроля, управления и регулирования технологическим процессом и оснащение объекта управления приборами и средствами автоматизации (определяющий структуру и функциональные связи между технологическим процессом и средствами автоматизации).
В процессе разработки схемы автоматизации на основании анализа условий работы технологического оборудования и агрегатов, законов и критериев управления объектом должен быть определен оптимальный уровень автоматизации технологического процесса. Здесь после внимательного рассмотрения технологического процесса подлежат решению следующие вопросы:
1) установление технологических параметров, подлежащих автоматическому регулированию и контролю, уточнение пределов их изменений и выбор методов измерения этих параметров с целью выбора технических средств;
определение оптимального объема автоматизации (получение информации о технологическом процессе, воздействие на технологический процесс для управления им, стабилизация технических параметров, контроль и регистрация технологических параметров и состояния технологического оборудования);
определение, каким образов должно вестись управление технологическим оборудованием: автоматически или дистанционно;
выбор технических средств автоматизации, наиболее полно отвечающих предъявленным требованиям и условиям работы;
решение о размещение приборов и аппаратов на щитах, не посредственно у агрегатов и т.д.
Согласно ГОСТ 21.408-93 на схеме автоматизации изображают:
технологическое и инженерное оборудование и коммуникации (трубопроводы, газоходы, воздуховоды) автоматизируемого объекта;
7. Раскроите методику разработки алгоритма управления па примере типового технологического процесса сельскохозяйственного производства.
Алгоритм функционирования – совокупность предписаний, необходимых для правильного выполнения технологического процесса в каком-либо устройстве или совокупности устройств.
Является основанием для разработки схемы автоматического управления поточной технологической линией

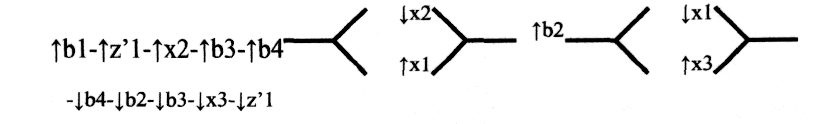

Составление алгоритма управления технологическим процессом начинается с описания технологического режима работы объекта. В начале алгоритм управления задается словесным описанием, составляемым обычно совместными усилиями технологов, зоотехников, агрономов, конструкторов и проектировщиков. В ходе описания алгоритма определяется последовательность работы отдельных агрегатов и механизмов и задаются параметры качества управления. Например, алгоритм управления линией кормораздачи в птичнике может быть задан следующим описанием. Кормление птицы ведется по времени 3 раза в сутки. При этом сперва ограничители требуется опустить на тарелки. При наличии дозы в бункере срабатывает транспортер кормораздачи, и происходит поочередная загрузка ограничителей кормом. Если в бункере корм отсутствует должна срабатывать аварийная сигнализация. При заполнении последнего ограничителя транспортер отключается, и ограничители поднимаются, тем самым, обеспечивая просыпание корма на тарелки. Как видно из описания, для управления исполнительными механизмами линии (х1 - привод распределительного транспортера, х2 и хЗ - ИМ опускания и подъема ограничителей), необходимо использование суточного реле времени (z'), и –b1, b2, bЗ, b4 - датчиков уровня в бункере и в последнем ограничителе, датчиков положения ограничителя верхнего и нижнего.
8. Раскройте методику разработки релейно-контактных схем систем автоматического управлении технологическими процессами.
Математическим аппаратом метода алгебраизации схем является двузначная алгебра логики, которая изучает связи между переменными, принимающими только два значения. Такие переменные называются логическими. Цифры 0 и 1 не выражают в данном случае количественных соотношений , а являются символами, характеризующими условия или состояния в релейных устройствах: 0 – цепь разомкнута, 1 – цепь замкнута.
При анализе релейных устройств выделяют их следующие основные части.
Входные элементы, воспринимающие входные воздействия: ручные команды оператора, сигналы др. автоматических устройств (ключи и кнопки управления и т.д.)
Промежуточные, обеспечивающие определенную последовательность передачи воздействий приемных элементов на исполнительные.
Исполнительные, воздействующие на внешние объекты (контакторы, электромагниты, сигнализаторы).
Аналитическая запись структуры релейных схем. Наиболее распространенным способом изображения структуры релейных схем является их графическое вычерчивание, прикотором контакты командных элементов и исполнительные органы изображаются в виде графических символов. При описании схем, изображенных в развернутом начертании, приходится для каждого контакта и исполнительного органа, помимо графических символов, вводить буквенные обозначения. При небольшом усложнении буквенных обозначений можно совершенно отказаться от использования графических символов.
Элементы структурной схемы обозначаются латинскими буквами: командные элементы – A,B,C…N; промежуточные элементы – У1,У2,У3…; исполнительные органы – X1,X2,X3…; исполнительное устройство – Z1,Z2,Z3…
Контакты командных исполнительных элементов и исполнительных органов: размыкающие - ; замыкающие – a,b, c,…, x1, x2, x3…; контакты реле времени – ; постоянно-замкнутый контакт – 1; постоянно-разомкнутый – 0.
Однако данная система буквенных обозначений не является обязательной. В иных случаях целесообразно применять другие обозначения.
9. Охарактеризуйте статические объекты. Приведите передаточную функцию и переходную характеристику одноемкостного статического объекта автоматизации.
Статическая характеристика - это зависимость между выходной координатой X и результирующим значением входной координаты (U+F) при установившихся режимах.
Динамическая характеристика отражает реакцию объекта по выходной координате х=f(у) на изменение входного воздействия Dу, то есть представляет собой функцию х=f(t).
Большой класс объектов управления, в основе которых протекание того или иного физического процесса, может быть описан передаточной функцией апериодического звена 1-го порядка.
10. Перечислите основные законы регулирования. Приведите принципы выбора закона регулирования.
П-закон:
И-закон:
ПИ-закон:
ПИД-закон:
При выборе закона регулирования руководствуются практикой:
Астатические объекты и статические с малым коэффициентом статизма из условий устойчивости не следует блокировать с И-регулятором. Объекты с большим статизмом могут быть сблокированы со всеми типами регуляторов. При отсутствии значительных запаздываний плавных в возмущениях и отсутствии особых требований к времени переходного процесса рекомендуется И-закон, в противном случае (если допускается статическая ошибка) рекомендуется П-закон. Если емкость объекта не большая, то вводится предварение ПД-закон. ПИ регуляторы применяются для объектов со значительным запаздыванием при плавно меняющихся возмущениях. Если надо увеличить быстродействие, то пользуются ПИД-законом.

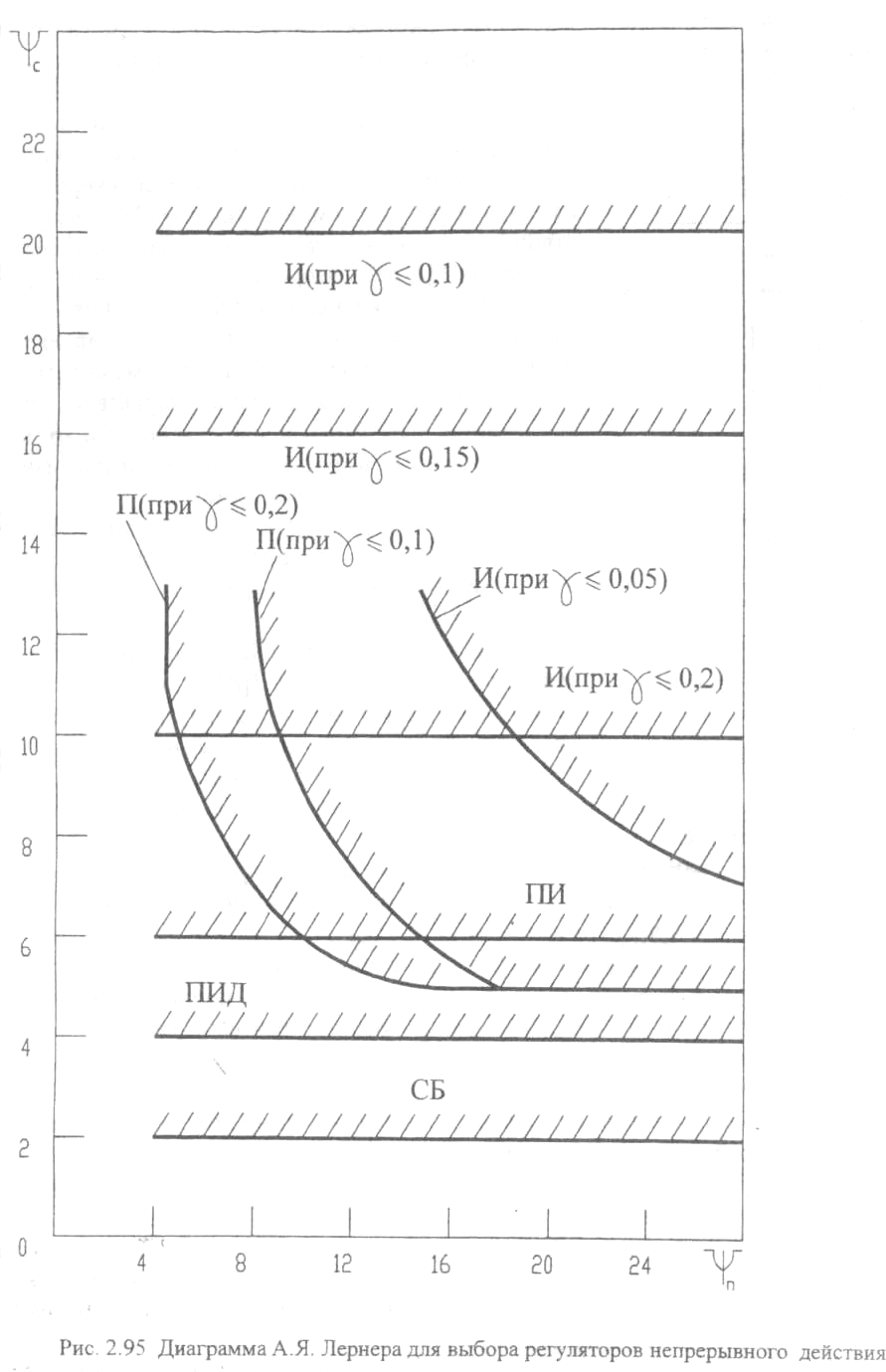

Закон регулирования можно определить по диаграмме Ларнера.
Координатами диаграммы являются:
Словесное описание делается на 1-х этапах проектирования. Следующим шагом в направлении алгоритмизации ТП является его описание с помощью символов, на базе которого непосредственно разрабатывается структура управления.
Далее алгоритм проверяют на правильность составления и реализуемость.
То обстоятельство, что при δ>0 выходная величина неизбежно приходит к новому установившемуся значению, позволяет называть такие объекты статическими.
технические средства автоматизации или контуры контроля, регулирования и управления (контур - совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.);
3) линии связи между отдельными техническими средствами автоматизации или контурами (при необходимости).
Также при необходимости на поле чертежа даются пояснения и таблица условных обозначений, не предусмотренных действующими стандартами.
где Т – постоянная времени объекта; τ – запаздывание; tрег- время регулирования.
Те стороны, которые лежат внутри области применения регуляторов на диаграмме, отмечены штриховкой.
На диаграмме видно что не один тип регулятора не обеспечивает время регулирования меньше удвоенного времени запаздывания. При ψс<0,4 применяются специальные быстродействующие регуляторы; при ψс=4-6 – ПИД закон регулирования; при ψс=6-10 можно выбирать все законы кроме астатических.
