5.2. Календарный (сетевой) график производства работ.
Календарный или сетевой график производства работ – важнейшая часть ППР – является руководящим оперативным документом по выполнению всех строительно-монтажных работ. При его разработке следует исходить из следующих основных положений:
должно быть предусмотрено выполнение всех видов работ, начиная от работ подготовительного периода до благоустройства прилегающей территории и сдачи объекта в эксплуатацию;
продолжительность строительства объекта не должна превышать нормативную (СНиП 1.04.03-85);
выполнение работ должно производиться с применением прогрессивных методов строительно-монтажных работ, при экономически целесообразной механизации строительных процессов, высоком качестве и безопасности труда;
календарным (сетевым) графиком должно предусматриваться максимальное совмещение строительно-монтажных работ с соблюдением требований технологии строительного производства;
загрузка рабочих бригад и механизмов должна быть равномерной и бесперебойной.
5.2.1. Объёмы строительно-монтажных работ и трудоёмкости их выполнения
Исходными данными для определения объёмов строительно-монтажных работ являются разработанный студентом схематический план, разрез и сечение стены здания, а также данные таблиц 1, 2 объёмно-планировочных и конструктивных характеристик по варианту выданного задания.
Подсчёт объёмов работ производится согласно правил исчисления объемов работ в единицах, принятых РЭСН для соответствующих видов работ. Для работ подготовительного периода, внутренних сантехнических, электромонтажных и других специальных работ, объёмы в данном курсовом проекте проставляются в ч/дн. и определяются ведомостью трудоёмкости работ. В объемах работ необходимо учитывать работы связанные с охраной труда, например, навеска люлек, лестниц, устройство подмостей и их перестановка, устройство временного ограждения.
Подсчитанные объёмы работ по установленному перечню данного курсового проекта заносятся в таблицу 3 (ведомость объёмов работ).
Данный перечень работ приведен для одноэтажных зданий промышленного назначения и является ориентировочным, для зданий бытового назначения определяется их технической характеристикой.
Кроме того, для сборных элементов составляется спецификация (табл.4). Для металлических конструкций графа 3 табл.4 не заполняется.
Трудоёмкость работ и потребность в машино-сменах рассчитываются на основании объёмов работ и РЭСН. Результаты заносятся в таблицу 5.
Таблица 5
Ведомость объёмов работ
Наименование работ |
Эскиз и формулы подсчёта |
Ед. изм. |
Кол-во |
1 |
2 |
3 |
4 |
1. Работы подготовительного периода |
|
ч/дн. |
|
2. Земляные работы |
|
|
|

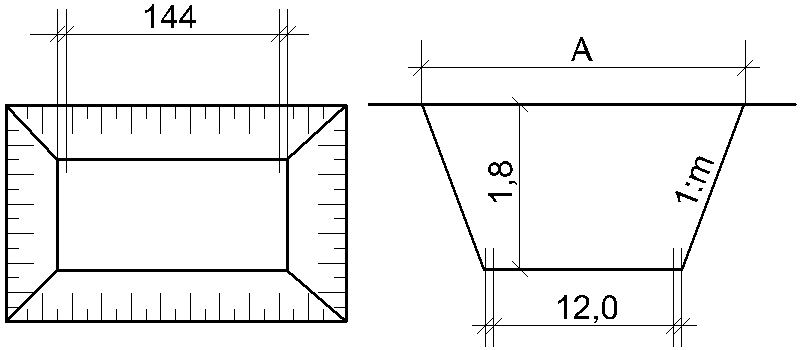

2.1. Разработка грунта экскаватором с отвозкой на 10 км |
|
|
|
2.2. Ручная доработка |
|
|
|
2.3. Засыпка бульдозером |
|
|
|
2.4. Уплотнение грунта трамбовками |
|
|
|
3. Устройство щебёночной подготовки для фундамента |
|
|
|
4. Устройство монолитных железобетонных фундаментов |
|
|
|
5. Монтаж колонн:
|
|
|
|
6. Монтаж подкрановых балок |
|
|
|
7. Монтаж подстропильных ферм |
|
|
|
8. Монтаж стропильных ферм |
|
|
|
9. Монтаж комплексных плит покрытия |
|
|
|
10. Монтаж стеновых панелей |
|
|
|
11. Монтаж перегородок |
|
|
|
12. Монтаж оконных переплётов |
|
|
|
13. Устройство ворот |
|
|
|
14. Установка дверей |
|
|
|
15. Устройство кровли, - пароизоляции, - теплоизоляции, - стяжки |
|
|
|
16. Устройство подготовок под полы |
|
|
|
17. Устройство чистых полов |
|
|
|
18. Масляная окраска металлоконструкций, окон, дверей, ворот |
|
|
|
19. Побелка внутри помещений |
|
|
|
20. Известковая окраска фасадов |
|
|
|
21. Прочие работы |
|
ч/дн. |
|
22. Сантехнические работы |
|
ч/дн. |
|
23. Электромонтажные работы |
|
ч/дн. |
|
24. Монтаж технологического оборудования |
|
ч/дн. |
|
25. Пусконаладочные работы |
|
ч/дн |
|
26.Благоустройство и озеленение |
|
ч/дн |
|
27. Сдача объекта |
|
ч/дн |
|
Таблица 4
Спецификация сборных элементов
Наименование элементов |
Ед. изм. |
Объём бетона в одном элементе, м3 |
Масса одного элемента, т |
Кол-во штук |
Общий объём бетона или масса металлических конструкций |
1 |
2 |
3 |
4 |
5 |
6 |
Таблица 5
Ведомость объёмов, трудоёмкости работ и потребности машино-смен
Наименование |
Ед. изм. |
Кол-во |
Обоснование норм |
Норма времени на единицу |
Общая потребность |
Состав звена рабочих |
Принятая трудоемкость, чел.-дн | |||
чел.-ч |
маш.-ч |
чел.-дн. |
маш.-смен |
проф. разр. |
кол-во | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Для подготовительного периода трудоёмкость работ в данном курсовом проекте принята из расчёта 5% от общей трудоёмкости общестроительных работ.
На внутренние сантехнические и электромонтажные работы трудовые затраты принимаются по табл. 6 в зависимости от объема проектируемого здания.
Таблица 6
Нормы затрат труда на специальные работы, чел.-час. на 100м3здания.
-
Работы
Виды зданий
Гражданские
Промышленные
Отопление и вентиляция
15
8
Водопровод и канализация
10
8
Электроснабжение
10
15
Газоснабжение
3
1
Слаботочные сети
4
1
Трудоёмкость специальных работ может быть принята в процентном отношении к трудоёмкости основных строительно-монтажных работ: монтаж технологического оборудования – 18-20%; благоустройство – 2-3%; озеленение – 1%; пусконаладочные работы – 3%; сдача объекта – 0,5%; прочие работы – 10-15%.
