2.3. Системы поддержания и методы обеспечения вхр первого контура Системы поддержания вхр первого контура
Водно-химический режим – это комплекс мер, позволяющих обеспечить надёжную работу основного и вспомогательного оборудования без повреждений и снижения экономичности. В этот комплекс мер входит введение различных химических реагентов, которые оказывают на ВХР определённое влияние и поддержание ВХР с помощью систем реакторного отделения.
К системам поддержания ВХР первого контура относятся: система реагентного хозяйства; система байпасной очистки теплоносителя первого контура (СВО-1); система очистки организованных протечек и продувочной воды первого контура (СВО-2); система очистки воды бассейна выдержки очистки воды бассейнов выдержки и перегрузки и борного концентрата СВО-4; система подпитки-продувки первого контура.

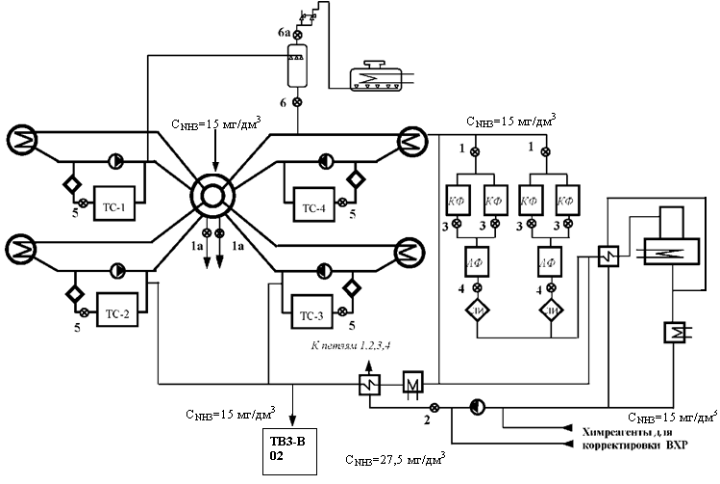

Рис. 4. Принципиальная схема первого контура с системами СВО-1 (ТС), СВО-2,
Подпитки-продувки (тв3-в02)
Система реагентного хозяйства предназначена для получения со спецкорпуса, хранения и дозирования реагентов в первый контур с целью поддержания водно-химического режима согласно нормам.
В состав системы входят баки с растворами реагентов (3 % раствор гидроокиси калия, 2 % раствор гидразин-гидрата, 3 % раствор аммиака, раствор борной кислоты (16 г/л в начале компании и до текущей концентрации в первом контуре), очищенный борный концентрат (40 г/дм3)) и насосы для подачи реагентов с контур.
Для ограничения количества примесей, вносимых в первый контур с корректирующими добавками, к реагентам предъявляются высокие требования по чистоте. Особое внимание следует обратить на содержание в водимых реагентах Cl–-иона и Na+-иона:
Система байпасной очистки теплоносителя первого контура (СВО-1) предназначена для очистки теплоносителя первого контура от нерастворимых, мелкодисперсных продуктов коррозии, находящихся во взвешенном состоянии, таких как 59Fe, 60Co, 90Sr, 58Ni, 54Mn, и т.д.
Рис. 5. Принципиальная технологическая схема установки СВО-1
Очистка осуществляется фильтрацией теплоносителя через четыре высокотемпературных фильтра, загруженных губчатым титаном марки ТП-ВС-1, фракции (0,632,0) мм. При исчерпании ресурса фильтра по продуктам коррозии должна производиться дезактивация и отмывка сорбента в фильтре - контейнере и дезактивация фильтра.
Система очистки организованных протечек и продувочной воды первого контура (СВО-2) предназначена для очистки продувочной воды и организованных протечек от радиоактивных примесей, находящихся в растворенном ионном состоянии, таких как K+, Na+, Li+, Cl¯, Ni2+, Co2+, NO3¯, NO2¯, Fe2+, Cu2+ и т.д. Система состоит из двух идентичных ниток, работающих под давлением до 20 кг/см2.
В состав одной нитки входят:
катионитовый фильтр в Н+-форме, предназначенный для вывода избыточной щелочности теплоносителя первого контура и очистки от продуктов коррозии и других примесей, находящихся в катионной форме, особенно от радиоактивного Cs, Fe, Cr, Ni;
катионитовый фильтр в аммиачно-калиевой форме. Фильтр переводится в эту форму в период выхода реактора на мощность и предназначен для плавного регулирования аммиачно-калиевого ВХР. Катионитовые фильтры загружены катионитом КУ-2-8чс ядерного класса;
анионитовый фильтр в ВО3¯-форме. Фильтр предназначен для очистки теплоносителя от анионов радиоактивных нуклидов, хлоридов, фторидов и вывода борной кислоты из теплоносителя в конце кампании реактора, когда вывод ее водообменом нецелесообразен. Анионитовые фильтры загружены анионитом АВ-17-8чс ядерного класса в ОН-форме. Перевод фильтров в ВО3¯- форму осуществляется в период выхода реактора на мощность;
фильтр-ловушка зернистых материалов.

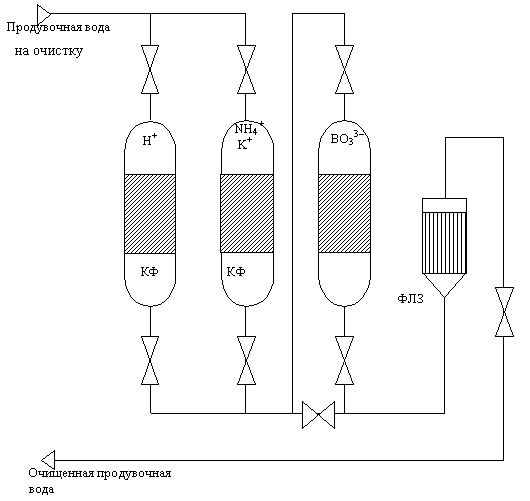

Рис. 6. Принципиальная технологическая схема установки СВО – 2

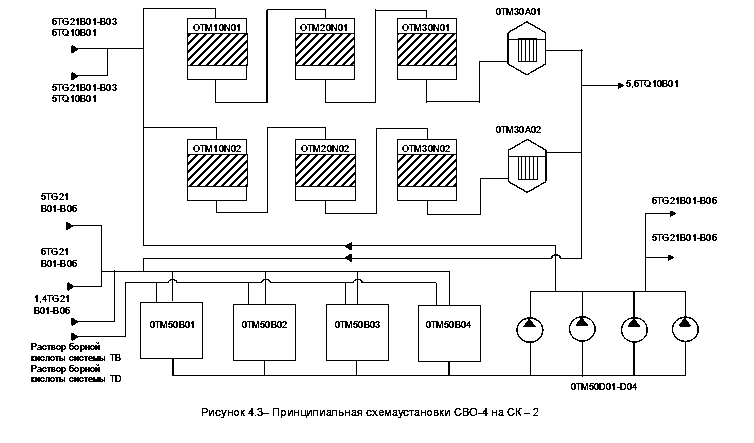

Система очистки воды бассейна выдержки очистки воды бассейнов выдержки и перегрузки и борного концентрата СВО-4 (ТМ) предназначена для дренирования, заполнения и очистки вод бассейнов выдержки и перегрузки реакторных отделений (РО) и для очистки вод баков аварийного запаса раствора борной кислоты реакторных отделений с целью ее повторного использования в технологическом цикле АЭС.
Р
15,73
Система состоит из двух ниток, в каждую из которых входит механический, катионитовый, анионитовый фильтры и ловушка зернистых материалов, четырех баков слива вод бассейна перегрузки и четырех насосов заполнения бассейнов перегрузки и выдержки.
Система подпитки-продувки первого контура предназначена для:
регулирования концентрации борной кислоты в первом контуре;
подачи реагентов в первый контур;
регулирования расхода продувочной воды, подаваемой на СВО-2;
дегазации подпиточной воды и пр.
В систему подпитки-продувки входят:
два деаэратора - деаэратор подпитки, который находится в работе постоянно, и деаэратор борного регулирования, который заполнен чистым конденсатом и используется для подпитки первого контура при выводе бора;
три подпиточных агрегата, каждый из которых состоит из двух насосов - предвключенного бустерного и основного насоса.
Одновременно с подпиткой первого контура часть подпиточной воды подаётся на уплотнение вала ГЦН. Для компенсации неорганизованных протечек первого контура и регулирования реактивности реактора производится подпитка деаэратора раствором борной кислоты или чистым конденсатом в зависимости от режима работы реакторной установки.
