2. Задание на курсовую работу
В курсовой работе студенты проводят проектировочный и проверочный расчет деталей механизма привода на основании его сборочного чертежа. Производят выбор электродвигателя, расчет соединений, муфт и основных деталей редуктора (рис.1), а также ориентировочного значения коэффициента полезного действия (к. п. д.).
В графической части работы приводятся эскизы, характеризующие расчетные схемы, графики и эпюры расчетных характеристик, а также чертеж детали привода, выполненный по правилам ЕСКД.
Вся расчетная часть курсовой работы должна быть оформлена в виде расчетно-пояснительной записки.
При выполнении курсовой работы рекомендуется придерживаться следующего порядка:
Определить мощность на приводном валу и выбрать электродвигатель.
Провести кинематический расчет привода.
Рассчитать основные параметры зубчатых колес.
Рассчитать параметры шпоночных соединений и зубчатой муфты.
Сконструировать вал редуктора и выполнить его рабочий чертеж.
Провести проверочный расчет быстроходного вала на статическую и усталостную прочность.
3. Исходные данные
В качестве исходных данных используется сборочный чертеж привода машины, работающей при длительной, неизменной или слабоменяющейся рабочей нагрузке, например привод: насоса, компрессора. Для передачи вращательного движения от двигателей к исполнительным элементам машин используются различные передаточные устройства: редукторы, мультипликаторы и др.
прямозубое внешнее и внутреннее косозубое шевронное
а)

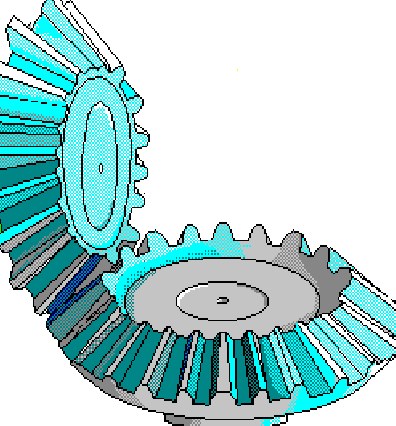

прямозубое и круглозубое червячное
б) в)
Рис. 2. Виды зубчатых зацеплений.
(а) цилиндрические, б)-коническая и в) –червячная передачи)
Подобные передачи позволяют изменять угловую скорость и крутящий момент по величине и направлению. На рисунке 1 приведен чертеж простейшего одноступенчатого редуктора с цилиндрическими прямозубыми колесами. Цилиндрической называют передачу, колеса которой имеют зубья параллельные оси колеса. Основными элементами (деталями) редуктора являются: корпус; зубчатые колеса, валы и подшипники. Соединение быстроходного (ведущего) вала редуктора с электродвигателем, как и соединение тихоходного (ведомого) вала с последующими рабочими или исполнительными органами машины производится с помощью специальных муфт. Муфты соединены непосредственно с цилиндрическими концами валов посредством шпонок.
Варианты выходных характеристик привода, необходимые для проведения проектировочных и проверочных расчетов, приведены в таблице 1. При этом под выходными характеристиками принимают соответствующие значения мощности и частоты вращения на тихоходном валу редуктора. В качестве графической части для нечетных вариантов задается чертеж быстроходного вала, а для четных –тихоходного вала.
Другие геометрические параметры элементов конструкции, необходимые для расчетных и графической работ могут быть определены непосредственно из рисунков 3 – 5, где приводятся фрагменты чертежей, соответствующих вариантам расчетов. В частности, разработка чертежа и определение необходимых размеров вала должны производиться с помощью масштабного коэффициента, определяемого по указанному на чертеже размеру межосевого расстояния валов.
Допустим, что за исходные данные выбран вариант № 0 (номер варианта задания определяется преподавателем). Тогда основными данными для проведения расчета принимаем следующие выходные характеристики и параметры привода:
-Заданная долговечность привода............................ tå = 55000 час.
-Требуемая мощность тихоходного вала............... N2 = 10 кВт;
-Требуемая частота вращения тихоходного вала п2 = 190 мин-1.
-Материал вала сталь 45 с термообработкой – улучшением, с твердостью поверхности 215 НВ;
Для выполнения графической части задан чертеж быстроходного вала.
