Содержание отчета
Отчет должен содержать:
1. Структурную схему установки и принципиальную схему модулятора.
2. Таблицу данных измерений и график СМХ.
3. Таблицу данных измерений и график M=f(U).
4. Домашнее задание.
Контрольные вопросы.
1. Зачем нужна модуляция? Какие виды модуляции вы знаете?
2. Какой вид модуляции называется амплитудной?
3. Почему электрическая цепь, предназначенная для получения ам-плитудно-модулированных колебаний должна быть существенно нелинейной?
4. Каким степенным полиномом аппроксимируется вольтамперная характеристика, при которой обеспечивается искаженная модуляция?
5. Что такое коэффициент глубины модуляции? Напишите его аналитическое выражение.
6. Изобразите временные и спектральные диаграммы амплитудно-модулированного колебания при гармоническом сигнале.
7. Нарисуйте принципиальную схему транзисторного модулятора с модуляцией смещения.
8. Дайте определение статической модуляционной характеристики.
9. Поясните (графически и аналитически), каким образом можно получить по известной вольтамперной характеристике нелинейного элемента статическую модуляционную характеристику?
10. Как выбрать режим работы модулятора по статической модуляционной характеристике?
11. Как повлияет на форму AM колебания изменение напряжения смещения модулируемого усилителя?
12. Как повлияет на форму AM колебания расстройка колебательного контура относительно несущей частоты?
13. Можно ли получить хорошее качество модуляции при апериодической нагрузке транзистора?
14. Почему изменяется коэффициент модуляции при изменении добротности контура в нагрузке транзистора?
Лабораторная работа №3
ДЕТЕКТИРОВАНИЕ АМПЛИТУДНО-МОДУЛИРОВАННЫХ КОЛЕБАНИЙ.
Цель работы: изучить процесс детектирования амплитудно-модулированных колебаний в нелинейных цепях и приобрести навыки в исследовании схем детекторов.
Описание лабораторной установки.
В работе исследуется процесс детектирования в диодном (рис.6.1.) детекторе. Диодный детектор конструктивно совмещен с модулятором в блоке №1 лабораторного стенда. Гнезда 6 и 7 являются входом и выходом диодного детектора.
В работе используется осциллограф и генератор ГЗ-36 для получения несущего колебания (ГВЧ).
Миллиамперметр стенда позволяет измерять постоянный ток, протекающий через активное сопротивление нагрузки Rн=10к0м.
Параллельно активному сопротивлению нагрузки можно подключить конденсатор Сн, значение которого (3, 30 или 300 нФ) выбирается нажатием соответствующей кнопки.
Модулятор сигналов AM Диодный детектор

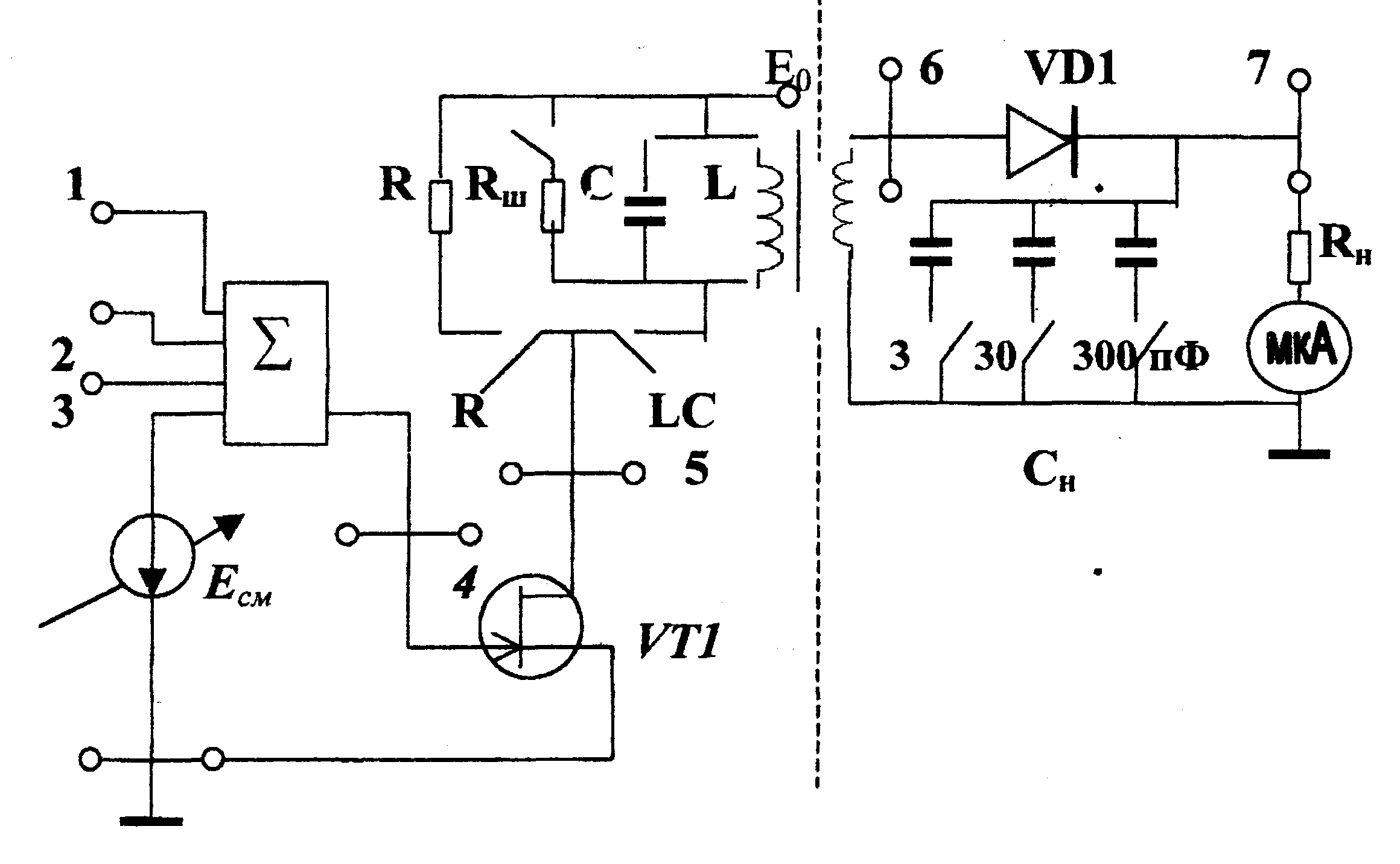

Рис. 6.1. Принципиальная схема модулятора и диодного детектора.
Лабораторное задание.
1. Исследовать влияние параметров нагрузки на качество детектирования в диодном детекторе.
2. Исследовать диодную характеристику диодного детектора.
Методические указания.
1. Исследовать влияние параметров нагрузки на качество детектирования.
1.1. Сформировать AM сигнал с глубиной модуляции М=100%. Для этого необходимо повторить действие по подключению приборов и включению макета по пунктам 1.1. - 1.3. и 2,1. - 2.3. предыдущей лабораторной работы № 3. Для получения искаженной модуляции рекомендуется установить на выходе ГВЧ амплитуду сигнала U = 1.0 В.
1.2. Изменяя с помощью кнопок «Сн» значения ёмкости нагрузки, наблюдать соответствие формы огибающей входного AM сигнала и выходного сигнала детектора. Зарисовать осциллограммы ёмкости: Сн= 3 нФ; Сн = 30 нФ; Сн = 300 нф, а также при отключении конденсатора Сн .
1.3. Рассчитать требуемое значение величины ёмкости конденсатора Сн из условия:
где: f = 14кГц- частота несущего колебания;
F=1кГц - частота модулирующего колебания;
Rн=10кОм сопротивление нагрузки.
1.4. Кнопкой Сн подключить конденсатор требуемой ёмкости.
