5 Кинематическая схема станка заданной модели. Кинематические цепи станка
Рисунок 12 – Кинематическая схема станка модели 1А563Ф4
Цепь главного движения (вращение планшайбы):
Конечные звенья: электродвигатель М1 – планшайба;
Расчетные
перемещения:nдв
nпланш;
Уравнение кинематического баланса:
,мин-1
Привод главного движения планшайбы имеет бесступенчатое регулирование в двух диапазонах. Бесступенчатое регулирование обеспечивается регулируемым двигателем мощностью 155 кВт и частотой вращений 650…1950 мин-1.
Цепь главного движения (вращение шпинделя фрезерно-расточного суппорта):
Конечные звенья: электродвигатель М6 – шпиндель;
Расчетные
перемещения:nдв
nшп;

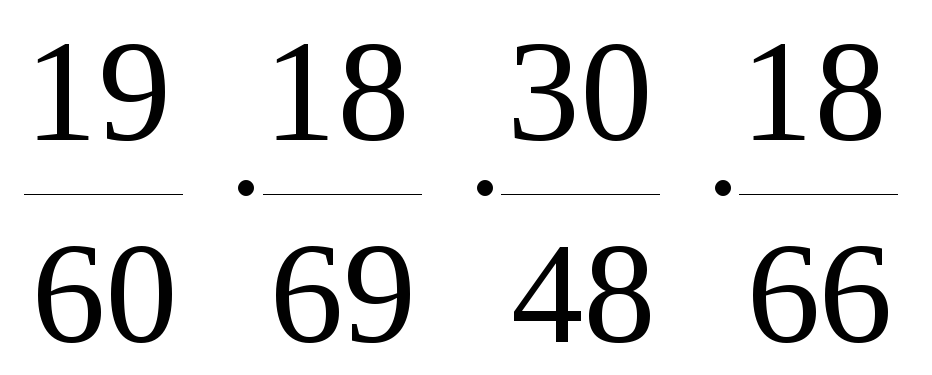

Уравнение кинематического баланса:
,
мин-1
Привод главного движения фрезерно-расточного суппорта имеет бесступенчатое регулирование в двух диапазонах. Бесступенчатое регулирование обеспечивается регулируемым двигателем с номинальной частотой вращения 14,6 мин-1 и крутящим моментом 80Нм
Цепь круговой подачи планшайбы:
Конечные звенья: электродвигатель М2 – планшайба;
Расчетные
перемещения:nдв
Sкр;

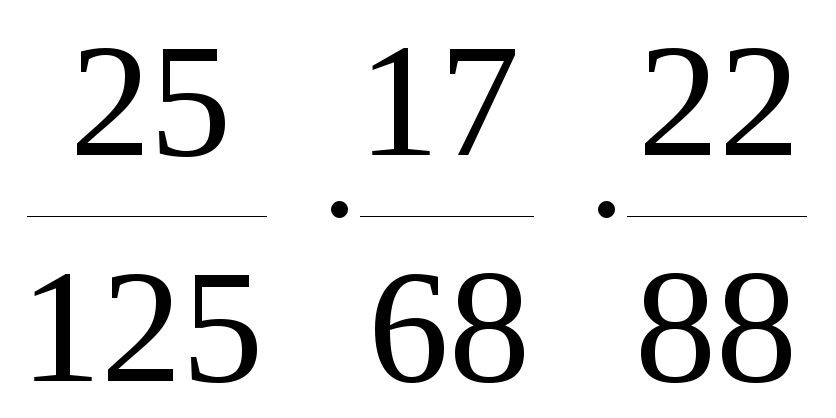

Уравнение кинематического баланса:
,
мин-1
Механизм круговой подачи планшайбы совмещен с приводом главного движения планшайбы и включается при перемещении зубчатого колеса Z=34 вверх, и в работу включается электродвигатель привода подачи М2 с номинальной частотой вращения 1000 мин-1 и крутящим моментом 90Нм. Привод круговой подачи планшайбы имеет бесступенчатое регулирование в двух диапазонах.
Цепь привода вертикальной (продольной) подачи токарного и фрезерно-расточного суппортов:
Конечные звенья: электродвигатель М5 – суппорт;
Расчетные
перемещения: 1об.дв.
Sпрод.;
Уравнение кинематического баланса:
1об.дв.М5
·
· 10.
= 5 мм/об.
Привод продольной подачи суппортов приводится в действие бесступенчато регулируемым двигателем с номинальной частотой вращения 1000 мин-1 и крутящим моментом 65Нм.
Цепь привода вертикальной подачи траверсы:
Конечные звенья: электродвигатель М7 – траверса;
Расчетные
перемещения: 1об.дв.
Sтр.;
Уравнение кинематического баланса:
1об.дв.М7
·
· 16.
= 0,225 мм/об
Привод вертикальной подачи траверсы приводится в действие двигателем с частотой вращения 1420 мин-1 и мощностью 21кВт.
Цепь привода горизонтальной (поперечной) подачи токарного и фрезерно-расточного суппортов:
Конечные звенья: электродвигатель М3 – суппорт;
Расчетные
перемещения: 1об.дв.
Sпоп.;
Уравнение кинематического баланса:
1об.дв.М3
·
·3,14·3·18 =
2,12 мм/об
Привод поперечной подачи суппортов приводится в действие бесступенчато регулируемым двигателем с номинальной частотой вращения 1000 мин-1 и крутящим моментом 65Нм.
Цепь привода поворота токарного и фрезерно-расточного суппортов:
Конечные звенья: электродвигатель М4 –суппорт;
Расчетные
перемещения:nоб.дв.
Sпов.суп.;
Уравнение кинематического баланса:
.
= 0,08 об/мин.
Привод поворота суппортов приводится в действие двигателем с частотой вращения 1425 мин-1 и мощностью 2,2 кВт.
6 График частот вращения привода главного движения станка заданной модели
Построим график частот вращения привода главного движения - вращение планшайбы.
Частота вращения планшайбы осуществляется бесступенчато в двух диапазонах – в силовом и скоростном. Диапазоны частот вращения получаются при помощи двухступенчатой коробки скоростей. В качестве двигателя используется бесступенчато регулируемый электродвигатель с предельными частотами вращения n = 650…1950 мин-1.
Зная уравнение кинематического баланса (см. п. 5), определим диапазон регулирования частот вращения шпинделя.
Первый диапазон регулирования (силовой):
Второй диапазон регулирования (скоростной):
Рисунок 13 – График частот вращения
