1.6. Представление чисел в микропроцессорах
В зависимости от специфики применения МП числа в них могут быть представлены в разнообразных форматах. Рассмотрим представление чисел на примере восьмиразрядных процессоров.
В простейших
применениях управляющих МП систем
широко используется способ представления
целых чисел без знака в двоичном коде
(рисунок 1.5,а). Диапазон представления
чисел невелик и составляет от 0 до
.
В МП системах,
ориентированных на обработку данных,
в которых, кроме логических операций,
выполняются также операции сложения и
вычитания, используется представление
чисел со знаком (рисунок 1.5,б). При этом
способе старший бит
отводится для знака числа (S=1
– число отрицательное,S=0
– число положительное). Положительные
числа представляются модулем, а
отрицательные – дополнительным кодом.
Числа в этом случае могут находиться в
диапазоне от
до
.
Аналогично представляются числа двойной
длины (двухбайтовые числа). Знаковый
разряд располагается при этом в бите
старшего байта. Диапазон представления
чисел расширяется до
.
В МП системах, требующих выполнения операций над числами по правилам десятичной арифметики, используется десятичный двоично-кодированный формат (двоично-десятичные числа) (рисунок 1.5,в), в котором каждый байт условно разбивается на две тетрады, в каждой из которых кодируется десятичное число.
Рисунок 1.5. Форматы представления однобайтных чисел
В случаях, когда МП система требует расширенного диапазона представления чисел, применяются многобайтные коды. На рисунке 1.6,а показан пример размещения в памяти МП системы 32-битного двоичного целого числа со знаком. Обработка таких многобайтных чисел, расположенных в смежных ячейках, осуществляется в МП побайтно, начиная с младшего байта, путем вызова соответствующей подпрограммы обработки и трехкратной модификации (инкрементирования) указателя стека.
Если в МП системе необходимо выполнить обработку десятичных чисел со знаком, то такие многобайтные числа представляются в десятичном дополнительном коде. При этом старшая тетрада старшего байта числа используется для кодирования знака числа, а остальные тетрады содержат двоичные коды десятичных цифр (рисунок 1.6,б). Положительное число в знаковой тетраде кодируется четырьмя нулями, а для представления знака «минус» используется код 1001 (девятка).
Для представления
дробных чисел в МП может использоваться
формат с плавающей точкой. Как правило,
при этом два или три младших байта
отводятся для представления мантиссы,
а старший байт – для представления
порядка числа и его знака. При этом бит
определяет знак порядка:
при отрицательном порядке и
при положительном.
Порядок pпредставляется обычно смещенным кодомсо смещением 64 и занимает биты
.
Значение порядка лежит в пределах
,
что соответствует
.
Бит
в старшем байте задает знак числа: 0
соответствует плюсу, 1 – минусу (рисунок
1.6, в).
Мантисса mпредставляется либо прямым, либо
дополнительным кодом и должна быть
нормализованной, т.е. иметь значащую
старшую цифру (находиться по модулю в
диапазоне отдо 1). Если в процессе вычислений мантисса
денормализуется, число подвергается
процедуре нормализации: сдвигу мантиссы
влево (или вправо) с одновременным
уменьшением (или увеличением) порядка.
Число с плавающей точкой определяется как
,
что позволяет
перекрывать диапазон модулей от
до
.
Использование в МП системах многобайтных чисел приводит к резкому снижению производительности. Чем в большей степени формат обрабатываемых чисел (а на него нет никаких ограничений) превышает собственный формат МП (разрядность шины данных), тем значительнее снижается быстродействие обработки данных в МП системе.

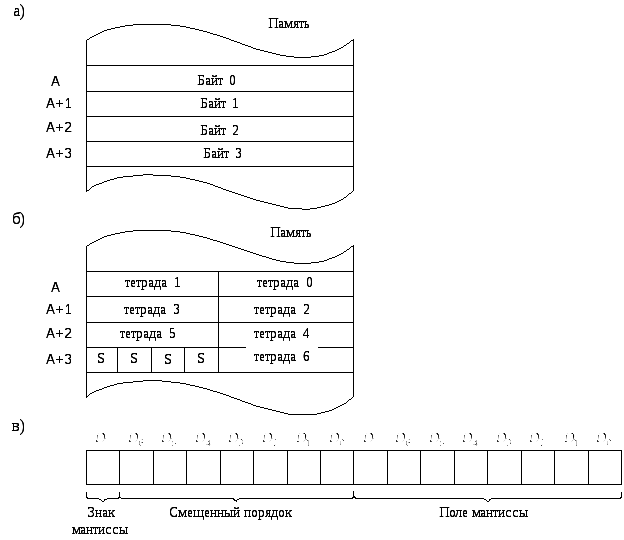

Рисунок 1.6. Форматы представления многобайтных чисел
