Теплотехнический расчет стены

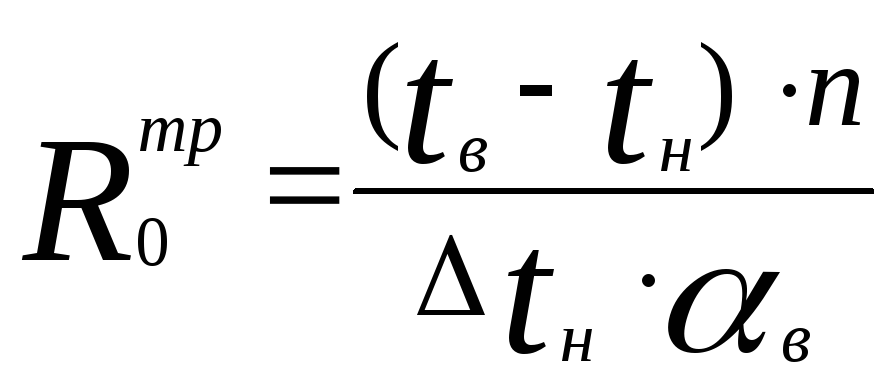

где:
tв- температура внутреннего воздуха, tв=200 С ;
tн - зимняя температура наружного воздуха,-33,5 0 С ;
∆tн - нормативный температурный перепад между температурой
внутреннего воздуха и температурой поверхности стены
определяются по табл. 4.3, ∆tн=80 С;
n - коэффициент, принимаемый в зависимости от положения
наружной поверхности стены по отношению к наружному
воздуху по табл. 4.2,n=1;
в -коэффициент теплоотдачи внутренней поверхности, определяется
по табл.
4.4,
в=8,7.
Зимняя температура определяется как среднеарифметическое между температурами самых холодных суток и холодной пятидневки:
Принимаю tн = tхс = -33,50 С

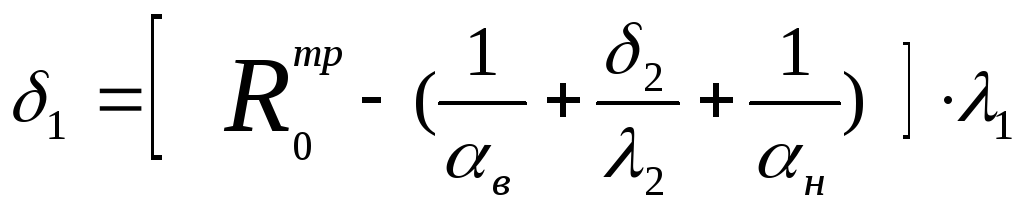

Для нахождения искомой толщины слоя используем формулу
(1,3)
где
άн –коэффициент теплоотдачи (для зимних условий) наружной
поверхности ограждающих конструкций (для наружных стен,
покрытый άн=23 Вт/ м2*0 С);
δ2- толщина штукатурки, принимаем δ2=0,02;
λ1 -расчетный коэффициент теплопроводности бетонного слоя,
принимаем по
прил. 4[10], λ1=0,43
Вт/ м2*0
С;
λ2-расчетный коэффициент теплопроводности штукатурки,
принимаем по прил. 4[10], λ2=0,87 Вт/ м2*0 С.
Рис.1 Расчетная схема наружной стены
1-цементно-известково-песчаная толщиной 10 мм;
2-определяемая толщина кирпичной кладки;
3-цементно-известково-песчаная штукатурка толщиной 20 мм.

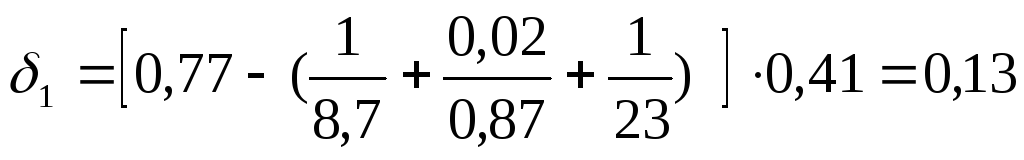

м
Принимаем из стандартного ряда 200 мм.
Степень инерционности ограждений конструкции устанавливаем по характеристике тепловой инерции, определяемой по формуле
D=R1*S1+R2*S2 , (1,4)
где
S1, S2 –коэффициенты теплоусвоения материала, отдельных слоев в
ограждающей конструкции, принимаем по прил.4
S1= 6,13 Вт/ м2*0 С
S2= 11,09 Вт/ м2*0 С
R1, R2 -термическое сопротивление слоев
,
(1,5)
Подставив значение (4.5) в формулу (4.4), получим
,
(1,6)
D=0,49 * 6,13 + 0,02 * 11,09 = 3,24
Ограждение средней массивности равно 3,24, что не удовлетворяет неравенству (4<D<7), следовательно, принимаем зимнюю температуру наружного воздуха tн равную температуре холодных суток tхс.
Окончательно принимаем толщину стен 200 м
2.2. Теплотехнический расчет утеплителя
Теплотехнический расчет покрытия сводится к определению толщины теплоизоляционного слоя, укладываемого. На железобетонный настил делается по тем же формулам, таблицам, приложениям, приведенным в разделе 4.2.1 для расчета толщины стены.
где:
tв - температура внутреннего воздуха, tв=160 С ;
tн - зимняя температура наружного воздуха, tн =tх.с -36 0 С ;
∆tн - нормативный температурный перепад между температурой
внутреннего воздуха и температурой поверхности стены
определяются по табл. 4.3, ∆tн=120 С;
n - коэффициент, принимаемый в зависимости от положения
наружной поверхности стены по отношению к наружному
воздуху по табл. 4.2,n=0,9;
в -коэффициент теплоотдачи внутренней поверхности,
определяется
по табл. 4.4,
в=8,7.
Рис. 2. Расчетная схема покрытия:
1 – железобетонная плита толщиной 3 см (30 мм);
2 – определяемый теплоизоляционный слой;
3 – стяжка из цементно-песчаного раствора толщиной 2,5 см (25 мм);
4 – рубероид по мастике, 2 слоя (1,5 – 2 см). (15 -20 мм).
По приложению 4 [10] принимаем:
S1= 2,42 Вт/ м2*0 С λ1= 0,15 Вт/ м2*0 С
S2= 3,53 Вт/ м2*0 С λ2= 0,17 Вт/ м2*0 С
S3= 11,09 Вт/ м2*0 С λ3= 0,93 Вт/ м2*0 С
S4= 17,98 Вт/ м2*0 С λ4= 2,04 Вт/ м2*0 С

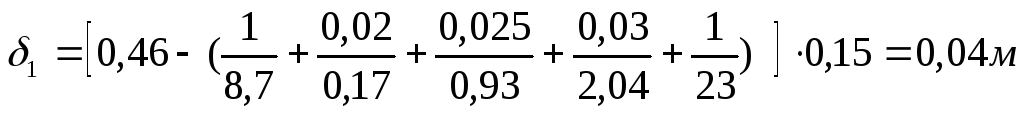

Найдем толщину слоя из пенобетона:

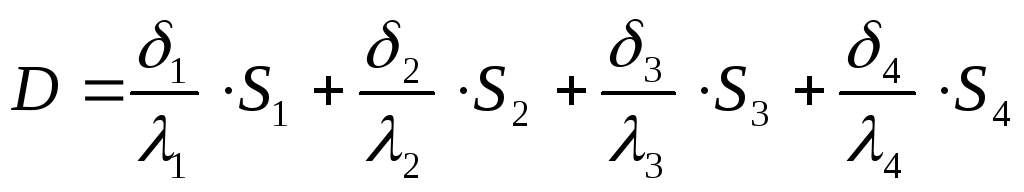

Принимаем толщину утеплителя 0,04 м. После определения толщины утеплителя, определяем степень массивности по тепловой инерции:
1,26 = D < 4
Ограждения малой инерционности, это значит, что расчетная температура зимнего воздуха наиболее холодных суток выбрано правильно.
Суммируя результаты подсчетов, определяю толщину покрытия:
0,04 + 0,02 + 0,025 + 0,03 = 0,115 м
Таким образом, толщина покрытия составляет 0,115 м.
