3.5.1 Выбор светосигнальной аппаратуры
Выбор светосигнальной аппаратуры осуществляется по напряжению питания и номинальной мощности. Светосигнальная аппаратура не требует большой мощности.
Для местного рабочего освещения потребуется лампа мощностью 100 Вт и напряжением 36 В.
Таблица 24 – Светосигнальная аппаратура
Обозначение |
Тип |
Uн(В) |
P (Вт) |
Цвет |
HL2 – HL13 |
ЛС47 |
220 |
0,5 |
зеленый, синий, красный, желтый |
HL1 |
МО36-100 |
36 |
100 |
- |
3.5.2 Выбор звукосигнальной аппаратуры
Звукосигнальная аппаратура предназначена для подачи звукового сигнала. Для предупреждения или информирования персонала о той или иной технологической операции (пуск двигателя, сигнализация перегрузки) или внештатной ситуации.
Таблица 25 – Звукосигнальная аппаратура
Обозначение |
Тип |
Uн(В) |
Iн(мА) |
Сила звука (дБ) |
HA1 |
ЗД47 |
220 |
60 |
60 |
3.6 Расчет и обоснование выбора проводов
Токопроводящие жилы проводов и кабелей электрической сети при их правильном выборе должны:
• не перегреваться током, проходящим по токопроводящей жиле;
• не создавать чрезмерной потери напряжения (из-за малых длин кабелей не учитываем);
• обладать достаточной механической прочностью.
Для силовой схемы сечение провода найдем по формуле:
.
Плотность тока (ρ) для меди при силе тока до 100 А – от 7 до 9 А/мм2, при токе свыше 100 А – от 3 до 5 А/мм2.
Таблица 26 – Выбор кабелей
Потребитель |
Iн (А) |
S (мм2) |
Кабель |
М1 |
102,6 |
20,52 |
ВВГнг-LS 4х25 |
М2 |
71,8 |
14,36 |
ВВГнг-LS 4х16 |
М3 |
3,2 |
0,4 |
ВВГ 4х1,5 |
М4 |
6,1 |
0,76 |
ВВГ 4х1,5 |
М5 |
7,6 |
0,95 |
ВВГ 4х1,5 |
Схема управления |
2,1 |
0,26 |
ПВ 1х1,5 |
Σ |
193,5 |
38,68 |
ВВГнг-LS 4х40 |
4 Логические схемы управления электроприводами производственной установки
Разработаем логические схемы управления электроприводами производственной установки с помощью программного обеспеченияLOGO!SoftComfort(2.0).

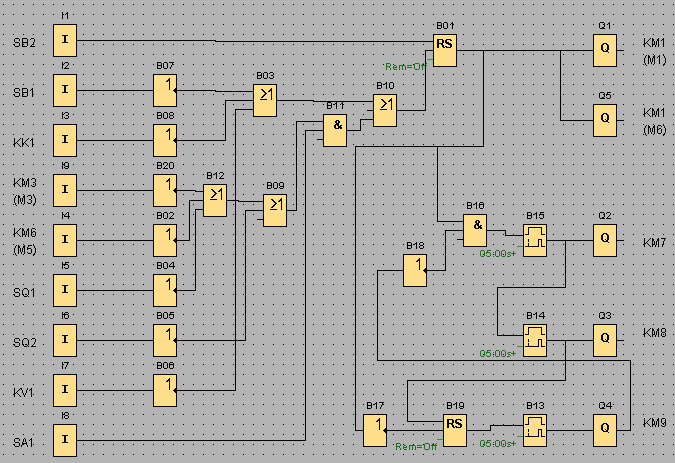

Рисунок 8 – Логическая схема управления электродвигателем М1
Рассчитаем состав блоков схемы:
Таблица 27 – Состав логической схемы (рисунок 9)
Обозначение |
Наименование блока |
Количество блоков |
Область памяти | |||
Par |
RAM |
REM |
Timer | |||
В03, В09, В10, В12 |
Или |
4 |
0 |
0 |
0 |
0 |
В11, В16 |
И |
2 |
0 |
0 |
0 |
0 |
В02,В04,В05,В06, В07, В08, В17, В18, В20 |
Не |
9 |
0 |
0 |
0 |
0 |
В13,В14,В15 |
Задержка включения |
3 |
1 |
1 |
1 |
0 |
В01, В19 |
Самоблокирующиеся реле |
2 |
0 |
1 |
0 |
0 |
Количество занятой памяти |
20 |
3 |
5 |
3 |
0 |

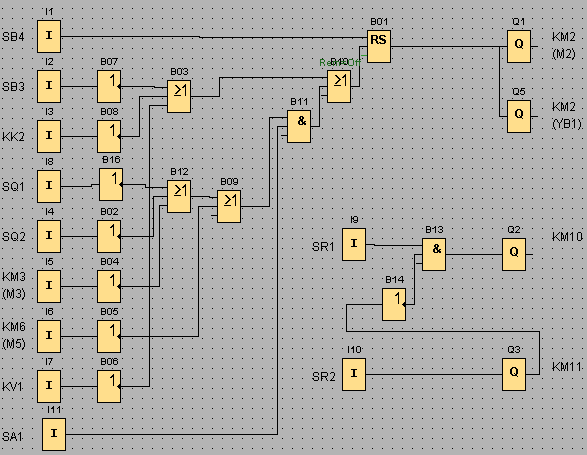

Рисунок 9 – Логическая схема управления электродвигателем М2
Рассчитаем состав блоков схемы:
Таблица 28 – Состав схемы (рисунок 10)
Обозначение |
Наименование блока |
Количество блоков |
Область памяти | |||
Par |
RAM |
REM |
Timer | |||
В03, В09, В10, В12 |
Или |
4 |
0 |
0 |
0 |
0 |
В11, В13 |
И |
2 |
0 |
0 |
0 |
0 |
В02,В04,В05,В06, В07, В08,В14,В16 |
Не |
8 |
0 |
0 |
0 |
0 |
В01 |
Самоблокирующиеся реле |
1 |
0 |
1 |
0 |
0 |
Количество занятой памяти |
15 |
0 |
1 |
0 |
0 |

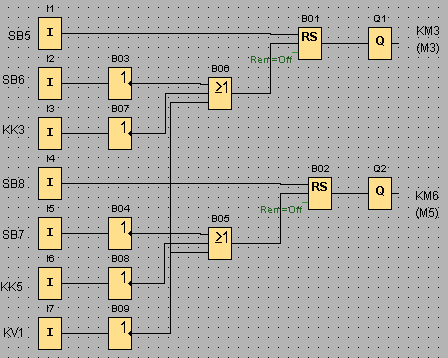

Рисунок 10 – Логическая схема управления двигателями М3 и М5
Рассчитаем состав блоков схемы:
Таблица 29 – Состав схемы (рисунок 11)
Обозначение |
Наименование блока |
Количество блоков |
Область памяти | |||
Par |
RAM |
REM |
Timer | |||
В05, В06 |
Или |
2 |
0 |
0 |
0 |
0 |
В03,В04,В07,В08, В09, |
Не |
5 |
0 |
0 |
0 |
0 |
В01, В02 |
Самоблокирующиеся реле |
2 |
0 |
1 |
0 |
0 |
Количество занятой памяти |
9 |
0 |
2 |
0 |
0 |
Рисунок 11 – Логическая схема управления двигателем М4
Рассчитаем состав блоков схемы:
Таблица 30 – Состав схемы (рисунок 12)
Обозначение |
Наименование блока |
Количество блоков |
Область памяти | |||
Par |
RAM |
REM |
Timer | |||
В09, В10, В11, В13, В15, В17 |
Или |
6 |
0 |
0 |
0 |
0 |
В12 |
И |
1 |
0 |
0 |
0 |
0 |
В01,В02,В03,В04, В05, В07,В07,В16 |
Не |
8 |
0 |
0 |
0 |
0 |
В08, В14 |
Самоблокирующиеся реле |
2 |
0 |
1 |
0 |
0 |
Количество занятой памяти |
17 |
0 |
2 |
0 |
0 |

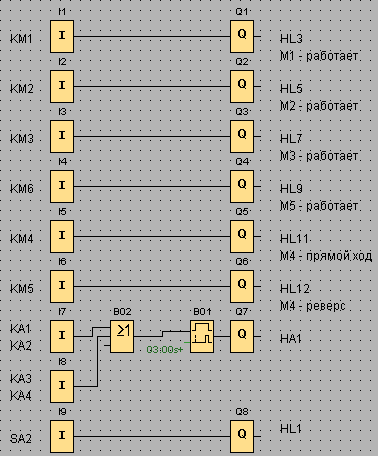

Рисунок 12 – Логическая схема управления сигнализацией
Рассчитаем состав блоков схемы:
Таблица 31 – Состав схемы (рисунок 13)
Обозначение |
Наименование блока |
Количество блоков |
Область памяти | |||
Par |
RAM |
REM |
Timer | |||
В02 |
Или |
1 |
0 |
0 |
0 |
0 |
В01 |
Задержка включения |
1 |
1 |
1 |
1 |
0 |
Количество занятой памяти |
2 |
1 |
1 |
1 |
0 |
Для программирования на логических модулях LOGO! выберем модульLOGO!Long.
