2.4. Сетевые соединения.

  Вторая область (цифра 2 в голубой рамке) отображает список устройств, с которыми связывается данный сервер. Имена в колонке Network Address 1 являются или именами сетевых карт типа Network Monitor supported, используемых в сети, или MAC-адресами (Media Access Control, MAC), если сетевые адаптеры не поддерживают функцию мониторинга. Чтобы вывести список адаптеров в сети, требуется выбрать Options, Show Vendor Names. В колонке 1->2 показано число пакетов, переданных устройству в колонке Network Address 2, а в колонке 1<-2 — число пакетов, полученных от устройства Network Address 2. Необычно высокое значение пакетов, генерируемое специфическими сетевыми адресами, может указывать на неисправный сетевой адаптер или очень интенсивный трафик от определенных сетевых устройств.

2.5. Сетевые статистики.

Третья область (цифра 3 в зеленой рамке) показывает статистику текущего захваченного сетевого пакета. Если планируется перехватывать пакеты дольше минуты, может потребоваться увеличить размер буфера захвата, в противном случае буфер начнет терять пакеты. По умолчанию размер буфера составляет всего 1 Мбайт и при загруженной сети он заполнится практически мгновенно. Когда буфер становится полным, самые старые пакеты удаляются и заменяются новыми. Для изменения размера буфера нужно выбрать Capture, Buffer Settings и изменить соответствующие настройки. Устанавливаемый размер буфера не должен превышать размер доступной физической памяти, иначе начнется пропуск фреймов из-за свопинга на диск.

2.6. Подробная информация о пакете.

Четвертая область (цифра 4 в желтой рамке) показывает детальную информацию о числе и типе фреймов, отосланных или принятых с каждого устройства. Если отсылается или принимается необычно большое число байтов с какого-либо устройства, это может означать, что устройство работает неправильно или просто в данный момент пересылает по сети огромный объем данных.

Фильтр сбора данных может быть установлен при помощи меню Capture, Filter с последующей тонкой настройкой параметров фильтра. Фильтр позволяет отслеживать пакеты с привязкой к определенным протоколам, сетевым адресам или текстовым шаблонам. Это способствует снижению размера буфера захвата и может пригодиться в сильно загруженных сетях. Тем, кто раньше не сталкивался с Network Monitor, советую не использовать фильтр, а сперва научиться хорошо ориентироваться во всех типах сетевого трафика. Очень легко отсечь нужные данные, если фильтр будет установлен слишком жестко. После того как перехват трафика будет полностью завершен, я предлагаю ограничиться фильтром отображения (о нем немного позже), чтобы скрыть не подлежащий анализу трафик.

2.7. Отображение перехваченных пакетов.

После того как нужный объем данных захвачен, следует щелкнуть значок Stop and View для остановки и просмотра захваченных пакетов (на экране 2 обведены красным кружком). На Рисунок 5 показаны результаты процесса захвата. Итоговая информация о захваченных пакетах отображается в нескольких столбцах.

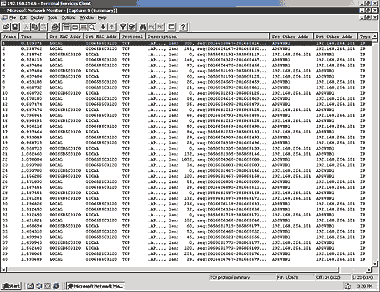

Рисунок 5. Результаты захвата пакетов

Двойной щелчок по фрейму позволяет просмотреть подробную информацию о выбранном пакете (см. Рисунок 6). В верхней зоне окна показаны итоговые данные о захваченных пакетах. В средней зоне размещена подробная информация о пакете, выбранном в верхней зоне. В нижней зоне представлены необработанные данные пакета в шестнадцатеричном виде. При щелчке мышью в области подробной информации (средняя зона) в нижней зоне синхронно отображается соответствующая часть пакета. В средней зоне за значком плюс (+) скрывается дополнительная информация. Средняя зона включает следующие данные.

• Базовые свойства фрейма — общие сведения о пакете, которые собраны Network Monitor, но не представлены в самом захваченном пакете. Это время, когда пакет был захвачен, временной интервал с момента захвата предыдущего фрейма, номер фрейма и его длина.

• Заголовок фрейма — содержит MAC-адреса пакетов источника и приемника, данные маршрутизации и число байтов в оставшейся части пакета.

• Заголовок IP — содержит данные об используемой версии IP (обычно это IP version 4 — IPv4), длину заголовка, тип службы, длину пакета, заданное время жизни пересылаемого пакета TTL (Time To Live, TTL; число пересылок маршрутизаторами данного пакета, прежде чем он будет разрушен), а также IP-адреса источника и приемника.

• Заголовок TCP/UDP/Internet Control Message Protocol (ICMP) — содержит данные о портах источника и приемника, порядковый номер, номер уведомления, смещение данных, флаг TCP, окно, контрольную сумму и число байтов в оставшейся части пакета. Информация в данной секции от протокола к протоколу сильно различается.

• Секция данных — содержит собственно данные. Если в пакете находятся данные высокоуровневого протокола, такого как DNS или HTTP, Network Monitor выводит дополнительную информацию в секции данных пакета.
