2.1. Установка Network Monitor.

Для того чтобы воспользоваться монитором на сервере, на котором установлен Network Monitor или SMS, необходима сетевая карта, которая поддерживает смешанный режим (так называемый promiscuous mode — состояние, в котором сетевой адаптер обнаруживает в сети все фреймы вне зависимости от их конечного адреса; данный режим поддерживает большинство сетевых адаптеров). При установке Windows Server 2003 и Windows 2000 Server Network Monitor устанавливается только в том случае, если вы явно это указали. Чтобы установить Network Monitor, входящий в состав Windows 2003 и Windows 2000 Server, нужно выполнить следующие действия.

• Открыть Control Panel (Start, Settings, Control Panel).

• Дважды щелкнуть Add or Remove Programs.

• Щелкнуть Add/Remove Windows Components.

• Щелкнуть Management and Monitoring Tools, затем Details.

• Установить флажок Network Monitor Tools и щелкнуть ОК.

2.2. Запуск Network Monitor.

Как только Network Monitor установлен, его можно запускать. Следует щелкнуть Start, Programs, Administrative Tools, Network Monitor. Можно также запустить Network Monitor с командной строки или использовать командный файл. На экране появится начальный экран Network Monitor. Чтобы инициировать захват пакетов, щелкните кнопку Capture. Начнется перехват сетевых пакетов, и окно Network Monitor будет выглядеть примерно так, как показано на Рисунке 3. Как мы видим, основное окно Network Monitor состоит из четырех областей, в которых отображается информация различного типа.

2.3. Гистограммы использования сети.

Первая область (отмечена цифрой 1 красного цвета) содержит гистограммы, отображающие статистические данные о трафике сервера. Первая полоса — % Network Utilization — самая важная. Если сервер принадлежит сегменту, к которому подключены другие компьютеры, и значение сетевой нагрузки значительно превышает 35%, возможно, сеть станет для данного сервера узким местом. Ethernet использует протокол Carrier Sensing Multiple Access with Collision (CSMA/CD) с обнаружением коллизий. В некоммутируемом Ethernet при сетевой нагрузке свыше 35% число коллизий слишком велико, и это катастрофически снижает производительность. Если придется столкнуться с высокой сетевой загрузкой, следует рассмотреть возможность использования коммутируемого Ethernet для повышения производительности.

Если сервер подключен к выделенному порту коммутатора, сетевая утилизация может быть гораздо выше 35%, при этом задержек по сети не наблюдается. Но если утилизация сети достигает 80%, стоит рассмотреть вопрос об использовании адаптера с двумя портами или перейти на Gigabit Ethernet или 10 Gigabit Ethernet. Если доля широковещательных или групповых пакетов или того и другого слишком велика (более 50% в секунду), вероятно, в сети имеется неисправный сетевой адаптер, выставляющий «маяки», или же просто слишком многие компьютеры выдают широковещательные запросы. Неплохо было бы собирать статистику о сетевом трафике до того, как проблема возникла, тогда в случае инцидента у администратора уже была бы история наблюдений и базовые показатели, относительно которых можно проводить исследование текущего сетевого трафика.

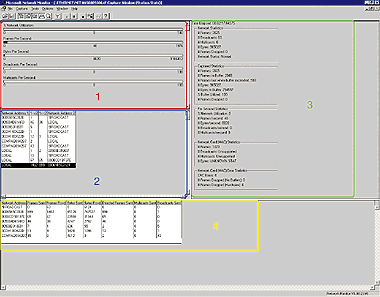

Рисунок 4. Основное окно Network Monitor
