- •Методические указания
- •По дипломному проектированию для учащихся
- •Специальности 2-40 02 02
- •«Вычислительные машины, системы и сети»
- •Введение
- •Общие требования к дипломному проекту Цели и задачи дипломного проектирования
- •1.1. Организация дипломного проектирования
- •1.1.1. Подготовительная работа
- •1.1.2. Оформление заявления на утверждение темы дипломного проекта
- •1.1.3. Дипломное проектирование
- •1.1.4. Рабочая комиссия
- •1.1.5. Защита дипломного проекта
- •2. Типы дипломных проектов и их оформление
- •2.1. Типы дипломных проектов
- •2.2. Структура пояснительной записки
- •2.2.1. Общие положения
- •2.2.2. Структура пз аппаратного дипломного проекта
- •2.2.3. Структура пз программного дипломного проекта
- •2.2.4. Структура пз сетевого дипломного проекта
- •2.2.5. Структура пз научно-исследовательской дипломной работы
- •2.3. Оформление чертежей
- •2.3.1. Общие положения
- •2.3.2. Схема электрическая принципиальная
- •2.3.3. Схема электрическая функциональная
- •2.3.4. Схема (электрическая) структурная
- •2.3.5. Временная диаграмма
- •2.3.6. Перечень элементов принципиальной схемы
- •2.3.7. Блок-схема алгоритма
- •2.3.8. Диаграмма классов
- •2.3.9. План этажа
- •2.3.10. Функциональная схема скс
- •2.3.11. Схема размещения оборудования в распределительных пунктах
- •2.3.17. Плакат
- •Критерии оценки
- •Заключение
- •Литература
- •Приложение а
- •Приложение е
Приложение е

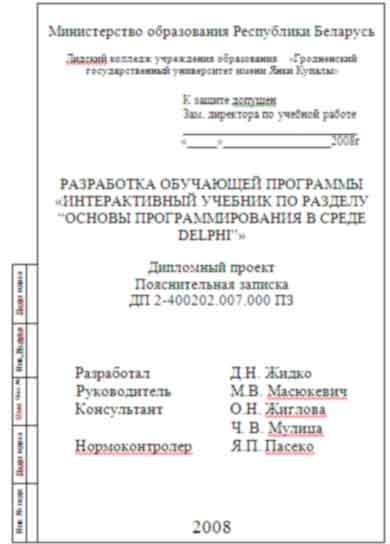

Пример титульного листа
Приложение Ж
Пример листа задания
Приложение З
Пример списка условных сокращений
Приложение И
Фрагмент примера схемы электрической принципиальной
Приложение К
Фрагмент примера схемы электрической функциональной
Приложение Л
Пример схемы структурной
Приложение М

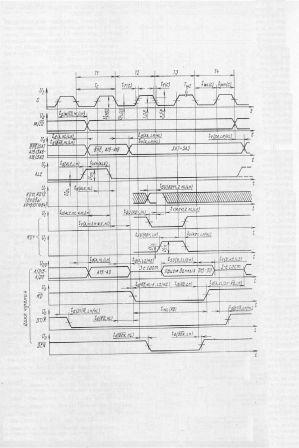

Пример временной диаграммы
Приложение Н
Пример чертежа печатной платы
Приложение О
Фрагмент примера блок-схемы алгоритма
Приложение П
Пример диаграммы классов
Приложение Р

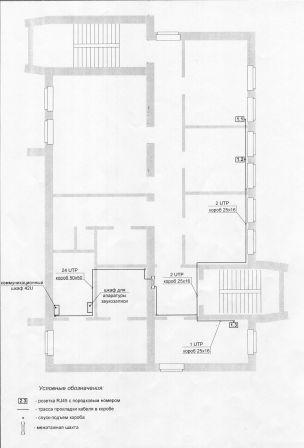

Пример плана этажа
Приложение С
Пример функциональной схемы СКС
Приложение Т
Пример схемы размещения оборудования
Приложение У
Пример схемы подключения кабелей
Приложение Ф
Пример схемы кабельных соединений
Приложение Х
Пример схемы коммуникационного заземления
Приложение Ц
Приложение Ч
Приложение Щ
