3. Расчеты безопасных расстояний для человека, зданий и сооружений при взрывах разной природы

Зоной ущерба называют площадь, ограниченную линией, в каж­дой точке которой .с вероятностью, равной единице, имеет место поражение с заданной степенью (пороговое поражение, летальное поражение, средняя степень разрушения и т.п.) при вероятности возникновения аварии данного типа, равной единице.

В изотропной атмосфере зона ущерба от термического, бариче­ского или радиационного (ионизирующих излучений) пораже­ния может быть в первом приближении представлена в виде сфе­ры с радиусом, зависящим от степени поражения и условий про­текания аварии.

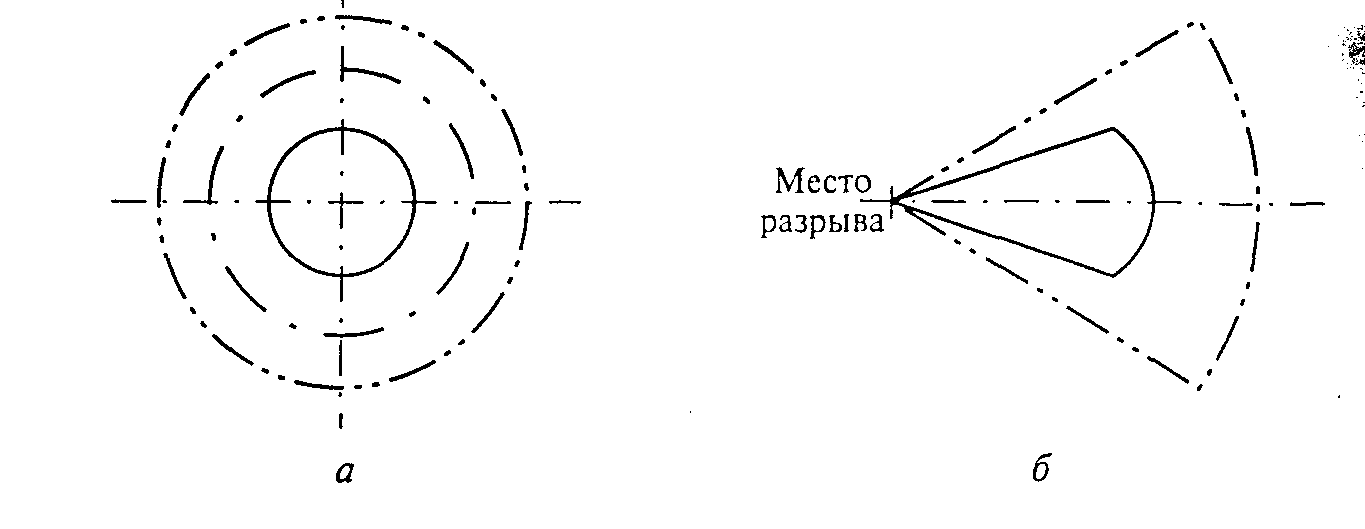

Рис.2. Геометрические формы зон термического поражения:

а –огненный шар, взрыв, пожар; б – струевое пламя; ― 100% поражение, ―- ― 50%-е поражение; ―--― 1%-е поражение.

На рис. 2, а в процентах указана степень летального пораже­ния, причем окружность со степенью летального поражения 1 % соответствует зоне ущерба порогового поражения. Для струевого пламени зоны ущерба соответствуют угловому секто­ру с длиной факела, зависящей от специфики горения.

В неизотропной атмосфере при оценке масштаба и геометрии зон ущерба аварий, сопровождающихся выбросом токсических, взрывоопасных или радиоактивных веществ необходимо учиты­вать процессы дрейфа облака под действием ветра, разности плот­ностей, температур и т.д.

Для разработки основных защитных мероприятий в планах социально -экономического развития категорированных городов определяются зоны возможных разрушений, представляющие собой территорию с расположенными на ней городами и объектами. При определении границ этих зон исходят из того, что наиболее важные объекты экономики, по которым в первую очередь может быть нанесен удар, распологаются за городом на городских окраинах. Поэтому внутренняя граница зоны возможных сильных разрушений проходит пл внешней границе зоны проектной застройки. В нее входит та часть территории, где избыточное давление во фронте ударной волны (ΔРф) будет не менее 30 кПа, от 30 до 10 кПа – зона возможных слабых разрушений.

Границы зон возможных разрушений:

4. Обеспечение безопасной эксплуатации компрессорных установок

В ряде отраслей промышленности и сельского хозяйства широко применяют сжатый воздух и другие сжатые газы до давления 0,2-0,7 МПа -пневматические молоты, пневмоинструмент, машины для литья под давлени­ем, пищевые машины и др. Для сжатия воздуха используют поршневые или ротационные компрессоры производительностью от 0,5 до 100 м³ всасывае­мого воздуха в минуту. Наружный воздух поступает в цилиндр компрессора через всасывающий воздухопровод и специальный фильтр, где он очищается от пыли. После сжатия воздух должен быть охлажден до 25-30 °С. Затем но нагнетательному трубопроводу воздух подается в воздухосборник (или газо­сборник), из которого он направляется к местам потребления.

Требования безопасности к устройству и эксплуатации компрессорных установок установлены стандартами ССБТ, в частности ГОСТ 12.1.016 «Обо­рудование компрессорное. Общие требования безопасности», «Правила уст­ройства и безопасной эксплуатации стационарных компрессорных установок, воздуховодов и газопроводов» и другими нормативными актами. Правила распространяются на стационарные поршневые и ротационные компрессоры установленной мощностью от 14 кВт и выше, воздуховоды и газопроводы, работающие на воздухе и инертных газах с давлением от 0,2 до 40 МПа.

Все движущиеся, вращающиеся, токоведущие части компрес­сорного оборудования, электродвигателей, вспомогательных механизмов должны быть ограждены.

Компрессорное оборудование должно обладать герметичностью, соот­ветствовать требованиям электробезопасности и взрывобезопасности, эргономичности, шумо- и вибробезопасности, исключать накопление статическо­го электричества. Нагревающиеся поверхности должны быть обеспечены те­плоизоляцией или ограждаться с целью исключения случайного прикоснове­ния обслуживающего персонала.

Конструкция компрессорного оборудования должна предусматривать возможность ручного проворачивания вала компрессора или включать при­менение валоповоротного механизма. Кроме того, компрессоры должны иметь устройство для разгрузки при пуске и остановке приводного двигателя, систему смазки, воздушного или водяного охлаждения, влагомаслоотделители и воздухосборники, контрольно-измерительные и предохранительные приборы и устройства, органы управления, в том числе обеспечивающие ава­рийную остановку компрессорного оборудования.

Помещения для компрессорных установок должны соответствовать ря­ду специальных требований. В них не допускается размещать оборудование, которое не связано с компрессорами. Запрещается установка компрессоров под бытовыми, административными, конструкторскими и подобными им по­мещениями. Размеры помещений для размещения компрессоров должны быть достаточными для их обслуживания и ремонта. Двери и окна должны открываться наружу, полы должны быть несгораемыми, маслоустойчивыми, нескользскими и ровными. Помещение должно быть обеспечено вентиляцией, средствами механизации, телефоном.

После каждой ступени сжатия компрессора температура в общепро­мышленных компрессорах не должна быть выше 170, а в компрессорах тех­нологического назначения — 180 °С. Воздушные компрессоры производитель­ностью более 10м³/мин оборудуют концевыми холодильниками и влагоотделителями.

Компрессорные установки должны быть снабжены манометрами после каждой ступени сжатия и на линии нагнетания после компрессора, на возду­хосборниках и газосборниках. При давлении на последней ступени сжатия 30 МПа и выше устанавливают два манометра. На каждой ступени сжатия после промежуточных и концевых холодильников, а также на сливе воды устанав­ливают термометры. Компрессоры должны быть также снабжены приборами для измерения давления и температуры масла.

Компрессоры должны быть также оборудованы системой аварийной защиты, обеспечивающей звуковую и световую сигнализацию при прекраще­нии подачи охлаждающей воды, повышении температуры сжимаемого возду­ха или газа выше допустимой и автоматическую остановку компрессора при понижении давления смазочного масла ниже допустимого.

После каждой ступени сжатия компрессора на участке охлажденного воздуха или газа должны устанавливаться предохранительные клапаны.

Температура охлаждающей воды, выходящей от компрессора и холо­дильников, не должна превышать 40 "С.

Забор (всасывание) воздуха воздушным компрессором осуществляют на высоте не менее 3 м от уровня земли снаружи помещения компрессорной станции.

Воздухосборники и газосборники устанавливают вне помещений и ог­раждают.

Владелец компрессорной установки должен назначить своим приказом лицо, ответственное за безопасную эксплуатацию компрессорной установки и воздухогазопроводов, разработать и утвердить инструкции по безопасному обслуживанию компрессорной установки (охране труда), вывесить их на рабочем месте и выдать под роспись всем рабочим.

Снаружи у входной двери компрессорного помещения устанавливают кнопку сигнализации для вызова обслуживающего персонала. Должна быть также надпись «Вход посторонним запрещен».

Все ПК компрессорных установок общепромышленного назначения, работающих на давлении до 1,2 МПа, должны ежесуточно проверяться путем их принудительного открытия. Если давление, на котором работает компрессор, превышает 1,2 МПа, то сроки проверки ПК устанавливаются технологическим регламентом, но не реже 1 раза в 6 месяцев.

После аварийной остановки компрессора пуск его допускается с разрешения лица, ответственного за безопасную эксплуатацию компрессорной установки.

Владельцы компрессорной установки должны обеспечить наличие журнала учета работы компрессора, в котором записывают показания всех приборов не реже чем через 2 ч, время пуска и остановки компрессора, причины остановок, замеченные неисправности, проведение проверок ПК и манометров. Журнал проверяется и подписывается ежесуточно лицом, ответственным за безопасную эксплуатацию компрессорной установки.

На все компрессорное оборудование должны быть разработаны графики планово-предупредительных ремонтов (ППР).

Каждая работающая компрессорная установка должна быть обеспечена следующей документацией:

1. схемы трубопроводов, они должны быть вывешены на видном месте;

2. инструкция по безопасному обслуживанию компрессорной установки;

3. журнал учета работы компрессора;

4. ремонтный журнал (журнал учета ремонтов);

5. паспорта сосудов, работающих под давлением;

6. график ППP компрессорной установки;

7. журнал проверки знаний обслуживающего персонала.
