49. Железобетонные подкрановые и обвязочные балки.

Подкрановые бал­ки с уложенными по ним рельсами образуют пути движения мостовых кранов. Они придают зданию также дополнительную пространственную жесткость.

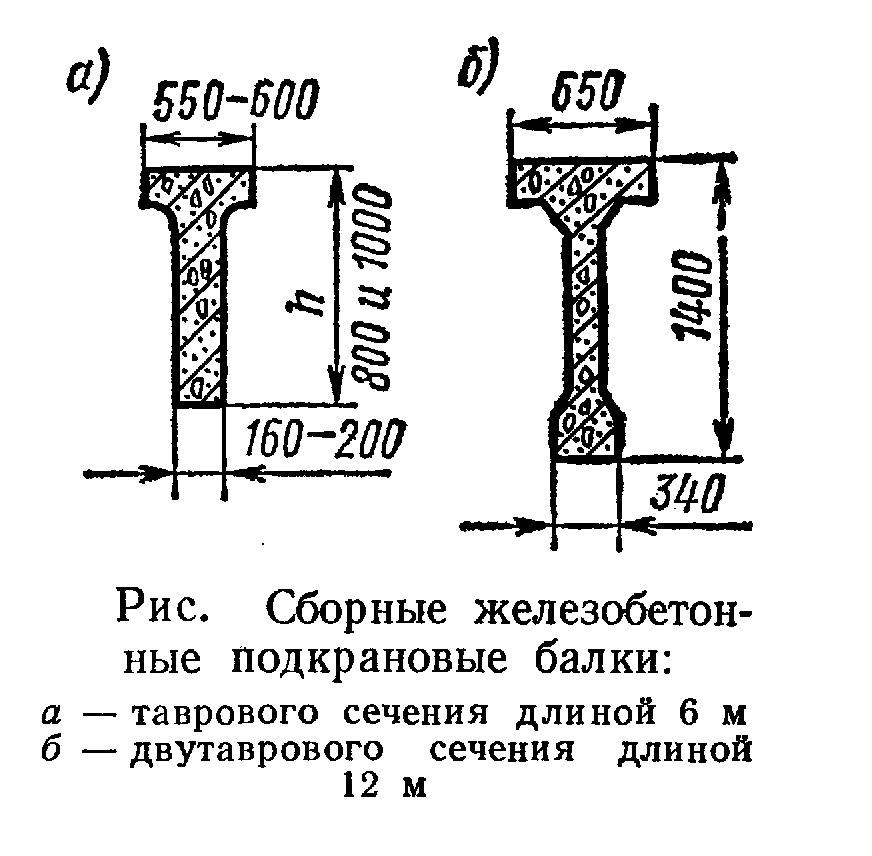

Железобетонные подкрановые балки могут иметь тавровое или двутавровое сечение Первые предусматри­вают при шаге колонн 6 м, вторые - при шаге 12 м.

Железобетонные подкрановые балки устанавливают под краны грузоподъемностью до 32 т

50. Конструктивные решения световых фонарей.

Световые фонари монтируют из несущих и ограждающих конструкций. Несущие конструкции (кроме зенитных) имеют вид рам.

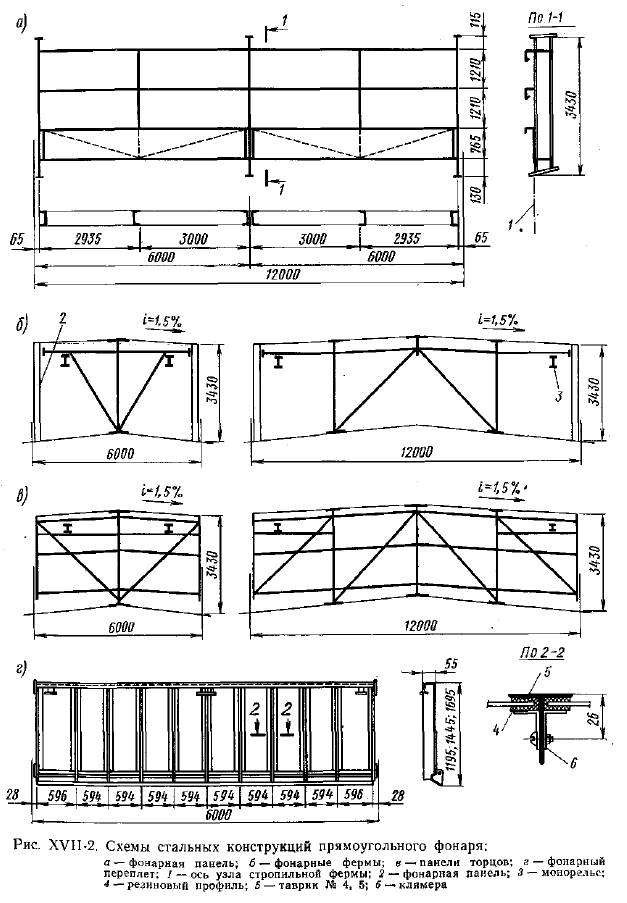

Несущие стальные конструкции прямоугольных фонарей включают: фонарные панели, фонарные фермы, панели торцов фонарей и связи.

Ограждение прямоугольного фонаря состоит из покрытия, бортовых элементов, остекленных поверхностей, торцевых стенок.

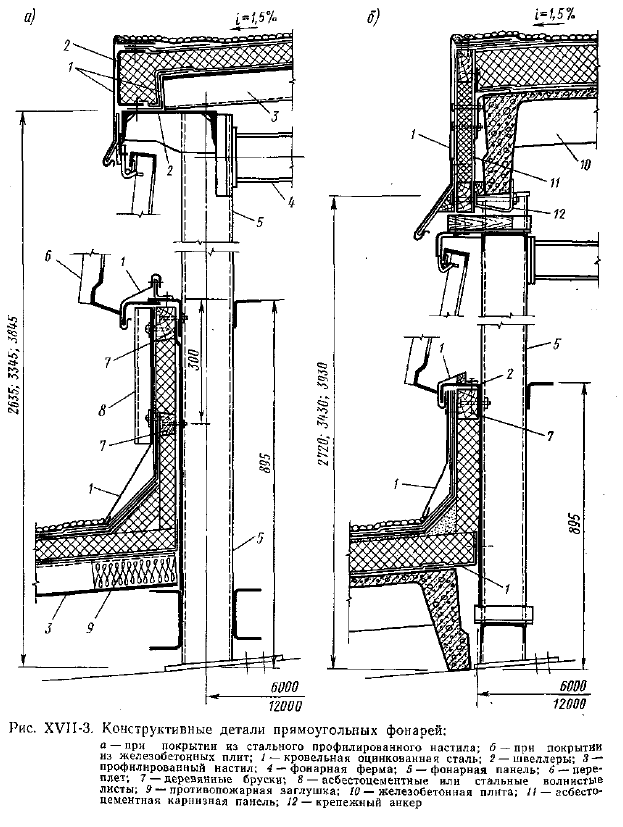

Прямоугольные фонари при пролетах 18 м устраивают шириной 6 м, обычно с одним ярусом остекленных переплетов высотой 1,8 м Фонарные панели, образующие световой фронт фонаря, состоят из несущего борта в виде специального гнутого профиля, стоек, верхнего и среднего обвязочных швеллеров, к которым подвешиваются переплеты. Фонарные фермы, устанавливающиеся на верхний пояс стропильной конструкции, включает в себя верхний пояс, стойки и раскосы. Торцевые панели совмещают в себе функции фонарных ферм и панелей, которые закрываются остекленными переплетами или обшиваются листовыми материалами

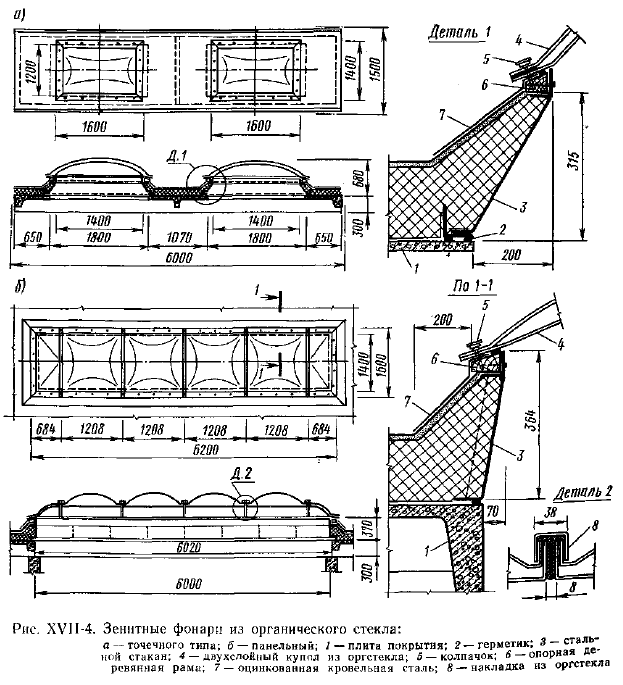

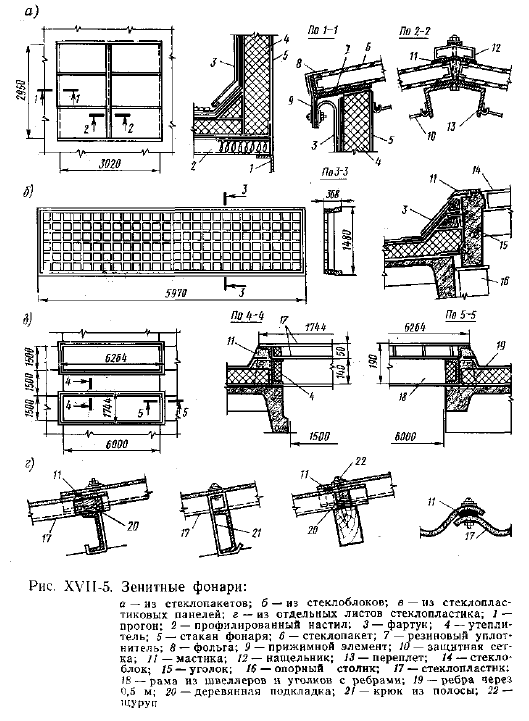

Зенитные фонари устраивают точечными и панельными. Точечные фонари имеют площадь, не превышающую 3 м2, панельные могут достигать значительно больших размеров. В зданиях высотой до 6 м рекомендуется применять точечные зенитные фонари, что позволяет обеспечить большую равномерность освещения.

Аэрационные фонари предназначены для обеспечения заданного воздухообмена в горячих цехах. Они выполняют только аэрационные функции, поэтому незадуваемость является важным фактором их решения. По своему очертанию, методу обеспечения незадуваемости, удаления атмосферных осадков и выносимой из цеха пыли они могут быть разделены на три основные группы: П-образные со стальными фонарными створками, поворачивающимися вокруг вертикальной оси, и с ветроотбойными щитами

51. Фундаменты стального каркаса одноэтажного промышленного здания.

52. Требования, предъявляемые к полам промзданий

Пол — многослойная конструкция, состоящая из: покрытия — верхний слой, подверженный эксплуатационным воздействиям.

Прослойка — промежуточный слой (клей, мастика); подстилающий слой — (подготовка) цементно-песчаный раствор.

Стяжка — служит для выравнивания поверхности или для придания покрытию уклона (бетон, плиточный клей).

Основание — уплотненный грунт или плита перекрытия.

Требования к полам

• прочность;

• жесткость;

• гигиеничность;

• удобство в эксплуатации;

• экономичность.

• Практически нет такой конструкции пола, которая одновременн< удовлетворяла бы всем перечисленным требованиям. В максимально!

• степени пол должен удовлетворять тем требованиям, которые вытекают из специфики данного производства. Если на пол будет воздействовать одновременно несколько факторов с противоположными требованиями, то тип пола выбирают по наиболее важным для данного производствен­ного участка факторам.

• Из числа допустимых к применению в данных условиях следует отда­вать предпочтение типу пола, при котором достигаются надежность и долговечность при экономном расходовании цемента, металла, дерева и других строительных материалов, а также минимум трудозатрат на уст­ройство и эксплуатацию

Полы должны быть прочными, не прогибаться под действием нагрузок, минимально поглощать терло, быть бесшумными, не выделять пыли, не искрить при ударах, легко очищаться от загрязнения и обеспечивать необходимую звукоизоляцию всего перекрытия. В промышленных зданиях, кроме того, к полам предъявляют требования повышенной прочности, жесткости и химической стойкости, а в ряде производств и водонепроницаемости. Полы должны быть экономичными и индустриальными в изготовлении.

Полы устраивают по грунту или по перекрытиям. Слабые грунты уплотняют или заменяют для получения прочного основания под полы. В перекрытиях основанием под полы служит несущая конструкция перекрытия. Конструкция пола состоит из подстилающего слоя (подготовки) и чистого пола. Характер подстилающего слоя зависит от типа пола и условий его эксплуатации (нагрузок) — это могут быть щебеночные и гравийные смеси, бетоны и другие материалы.

При устройстве полов по перекрытиям звуко- и теплоизоляционные слои выполняют из плитных или рыхлых материалов и легких бетонов, используя также изолирующие свойства самого материала полов. В полах по грунту гидроизоляцию устраивают в виде слоя рулонного материала, цементного раствора или асфальта. Для защиты от температурных колебаний в полах устраивают деформационные швы, разрезающие чистый пол и подстилающий слой. В швы закладывают компенсаторы из листовой стали и закрывают их сверху битумной мастикой.
