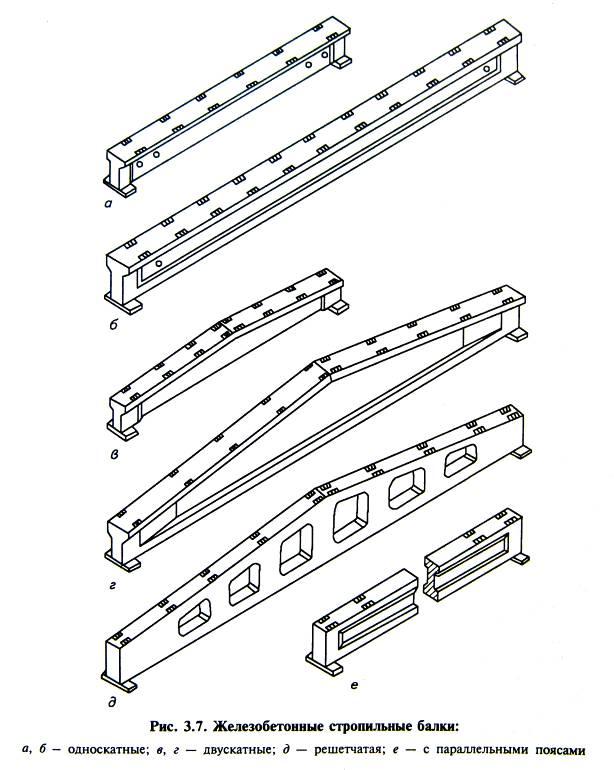

32. Железобетонные стропильные балки
Железобетонные балки применяют в односкатных, многоскатных и плоских покрытиях.
Балки односкатных и плоских покрытий имеют прямолинейный верхний пояс, а балки двускатные - ломаный пояс с уклоном скатов 1:12. Для пролетов 6 и 9м используют балки таврового сечения с высотой на опоре 590 и 890мм, а для пролетов 12 и 18м - двутаврового и прямоугольного сечения с высотой на опоре 890, 1190 и 1490мм.
Балки прямоугольного сечения с отверстиями ли решетчатые просты в изготовлении и облегчают разводку верхних коммуникаций, но обладают большим весом. Чем балки таврического и двутаврового сечений.
В покрытиях зданий с агрессивной средой рекомендуются балки со стержневой арматурой.
Железобетонные балки просты в изготовлении и монтаже, но тяжелы, расходуется на изготовление больше бетона по сравнению с фермами, затрудняют расположение в межбалочном пространстве инженерных сетей.

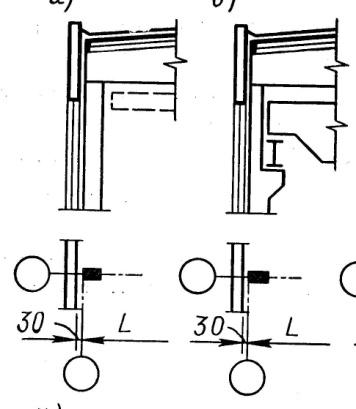

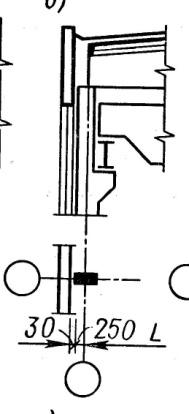

33. Привязка конструктивных элементов одноэтажных каркасных зданий к разбивочным осям.
35. Привязка несущих элементов к разбивочным в бескаркасных зданиях.

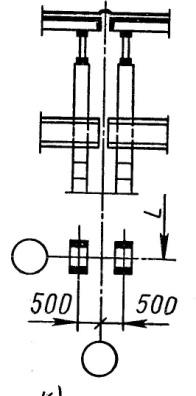

37. Привязка несущих конструкций к разбивочным осям многоэтажных каркасных промышленных зданий.
55. Привязка конструктивных элементов одноэтажных каркасных промзданий
57. Привязка конструктивных элементов к разбивочным осям многоэтажных каркасных промышленных зданий.

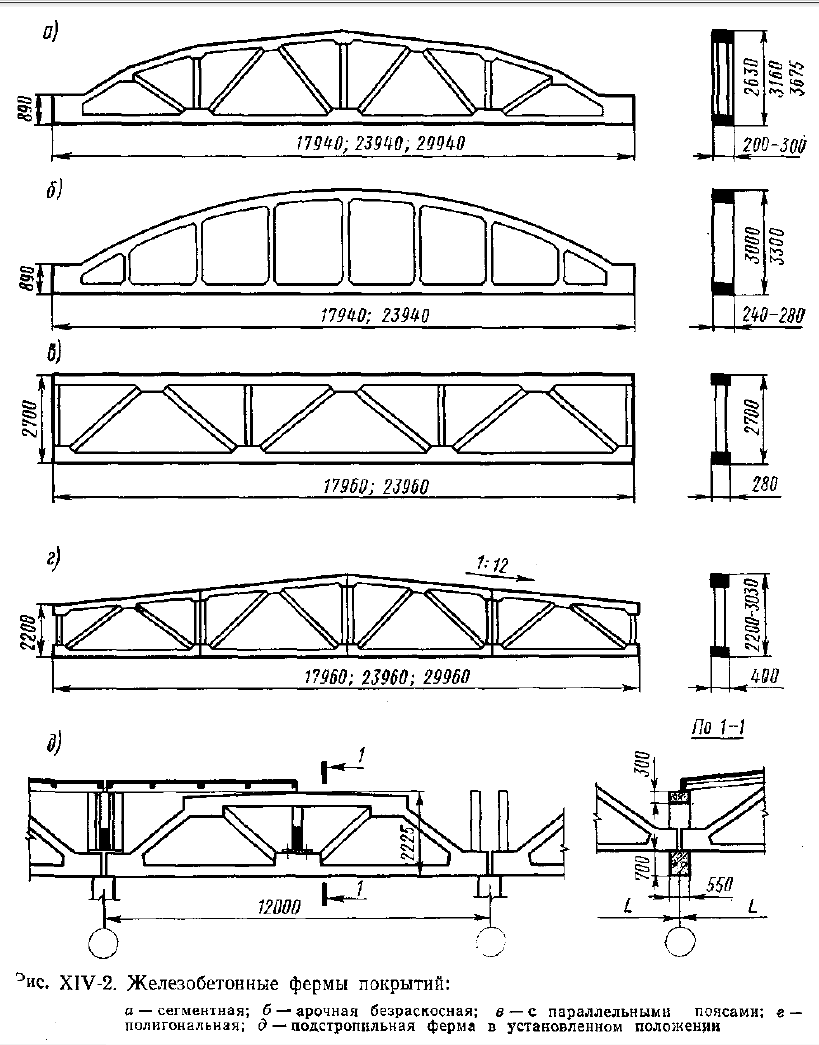

34. Железобетонные стропильные фермы
Применяют для монтажа покрытий при пролетах 18, 24, и 30м (редко 36м). их подразделяют на сегментные, арочные (раскосные и безраскосные), с параллельными поясами и полигональные, изготовляют также треугольные фермы.
Сегментные, арочные и полигональные фермы предназначены для покрытий с рулонной кровлей, треугольные - под кровлю из асбестоцементных и металлических волнистых листов. Фермы с параллельными поясами применяют в зданиях с плоским покрытием под рулонную "сухую" или водонаполненную кровлю.
Наиболее рациональны по распределению материала сегментные и арочные фермы, имеющие ломаный или криволинейный верхний пояс. По сравнению с другими в них меньшие усилия в элементах решетки, что позволяет делать ее более редкой.
Сегментные и арочные фермы, имеющие незначительную высоту на опоре, дают возможность уменьшить высоту стен. Арочные безраскосные фермы в изготовлении более технологичны, чем раскосные. Они позволяют эффективнее использовать межферменное пространство для пропуска коммуникаций и устройства технических и межферменных этажей. При сегментных и арочных фермах получается несколько большая площадь кровли, что повышает расход материалов и затраты на устройство покрытия.
Фермы с параллельными поясами и полигональные имеют простую конфигурацию, они взаимозаменяемы со стальными фермами. Недостатки: сравнительно мощная решетка. Большая высота, приводящая к перерасходу материалов на стены и увеличению малополезного объема здания. При их использовании требуются дополнительные вертикальные и горизонтальные связи в покрытии.
Крепят фермы к колоннам болтами и сваркой закладных элементов.
36. Железобетонные подстропильные балки и фермы.
Подстропильные конструкции предназначены для опирания на них стропильных ферм и балок, когда шаг меньше шага колонн. Длина подстропильных балок равна 12м, иногда 18 и 24м.
Подстропильные балки предусматривают в покрытиях с балочными стропильными конструкциями, а подстропильные фермы - в покрытиях со стропильными фермами. Изготовляют их предварительно-напряженными с пучковой арматурой.
Подстропильные конструкции устанавливают на колонны (продольно) и крепят к ним сваркой закладных деталей. Стропильные конструкции соединяют с подстропильными анкерными болтами и сваркой.
Недостатки: затруднено размещение стояков для отвода воды, воздухоотводов от вентиляторов, расположенных на колоннах; сложны в изготовлении, расходуется много стали, покрытия с ними в стройстве более трудоемки.
