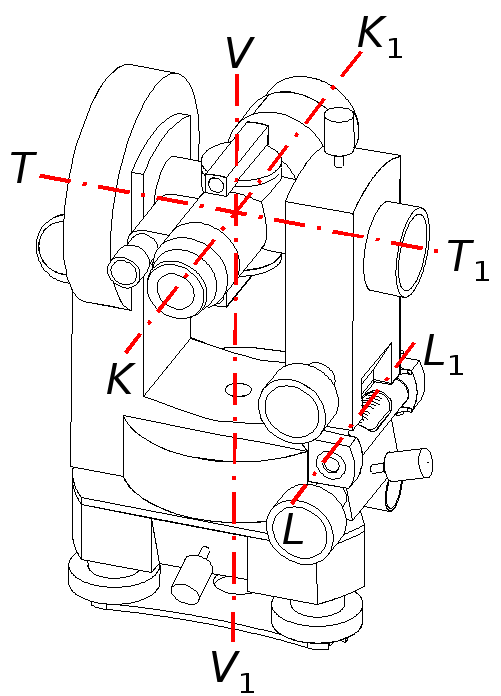

Основные оси теодолита
VV1– вертикальнаяось вращения алидадыгоризонтального круга; проектируется по отвесной линии в вершину измеряемого горизонтального угла (центрируется).
ТТ1- горизонтальнаяось вращения зрительной трубы.
LL1–ось цилиндрического уровня- касательная к внутренней поверхности ампулы уровня в средней точке – нульпункте; горизонтальна, когда пузырек уровня находится в нульпункте.
КК1–визирная осьзрительной трубы; фиксирует направление на цель; при вращении вокруг осиТТ1образует плоскость, называемую коллимационной.
Основные геометрические условия соотношения осей теодолита
ось вращения алидады VV1должна быть перпендикулярной оси уровняLL1при любом ее направлении;
ось вращения зрительной трубы ТТ1должна быть перпендикулярной оси вращения алидадыVV1;
визирная ось зрительной трубы КК1должна быть перпендикулярной оси вращения зрительной трубыТТ1.
Выполнение этих условий регулярно проверяют в процессе эксплуатации прибора (поверка) и при необходимости приводят оси в соответствующее положение (юстировка).
Измерения с применением теодолита До начала измерений
Теодолит на штативе устанавливают над геодезической точкой, например, вершиной измеряемого угла.
Центрируют с помощью отвеса или оптического центрира.
Нивелируют (горизонтируют) лимб горизонтального круга, приводя, таким образом, ось VV1в отвесное положение; контроль – по цилиндрическому уровню.
Фокусируют поле зрения трубы.
Устанавливают одно из двух возможных рабочих положений теодолита: круг право (КП) – вертикальный круг справа от окуляра зрительной трубы или круг лево (КЛ) – вертикальный круг слева от окуляра трубы.
Принцип измерения горизонтальных углов
При КП визируют на точкуСи берут отсчет по горизонтальному кругуОСКП (лимб горизонтального круга неподвижен, а нулевой градусный штрих произвольно ориентирован в горизонтальной плоскости).
Затем визируют на точку Ви берут еще один отсчет -ОВКП.
Разность отсчетов дает значение измеряемого горизонтального угла βКП=ОСК-ОВКП.
Измерения повторяют при КЛ, получая результат βКЛ=ОСКЛ-ОВКЛ.
Контроль измерения - равенство значений βКПиβКЛизмеряемого угла в пределах 1,5t (t- точность взятия отсчетов).
Принцип измерения вертикальных углов

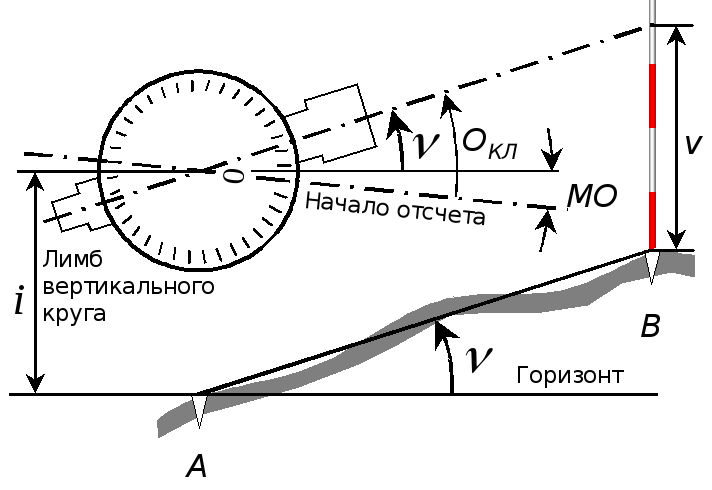

В точке "стояния" Аизмеряют высоту прибораi.
На другом конце линии (точка В) устанавливают веху и отмечают на ней высоту наведенияV, равнуюi.
Наводят трубу на отмеченную высоту при КЛ и берут отсчет ОКЛ.
Повторяют измерения при КП и берут отсчет ОКП.
Вычисляют место нуля вертикального круга МО=(ОКЛ+ОКП)/2 - угловое отклонение начала отсчета вертикальных углов от горизонтальной плоскости.
Тогда угол наклона =ОКЛ – МО.
Контроль измерения - постоянство МО в других измерениях различных вертикальных углов.
Линейные измерения Приборы и методы измерений Механические приборы

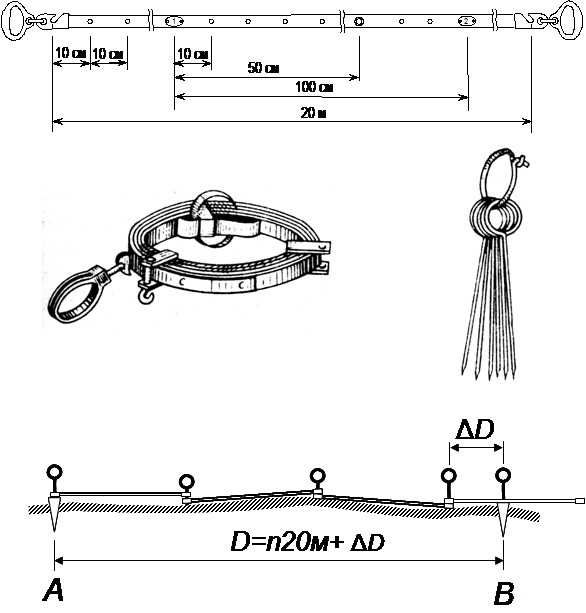

Стальные ленты, рулетки – непосредственное измерение (укладывание) в створе измеряемой линии. Створ линии – вертикальная плоскость, проведенная через начальную и конечную точки линии.
Номинальная длина стальной мерной ленты между начальным и конечным штрихами на ее полотне равна 20 метрам. В пределах наименьшего деления (дециметра) отсчет производят на глаз до 1 см.
До начала измерений проводят вешение линии, т.е. установку дополнительных вех в створе линии через 20-50 метров.
В измерительный комплект входят шпильки (6 или 11 штук) для закрепления концов ленты на грунте. Длина измеряемой линии может быть практически любой.
Результат измерений определяется какD=n20м+ΔD, гдеn– количество укладок ленты,ΔD– остаток.

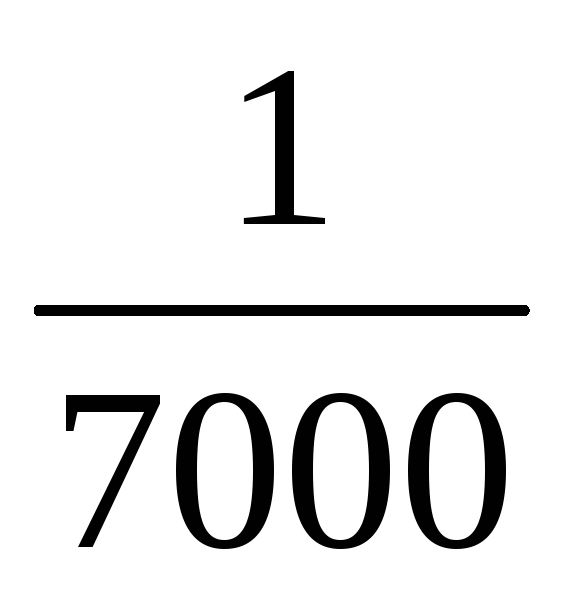

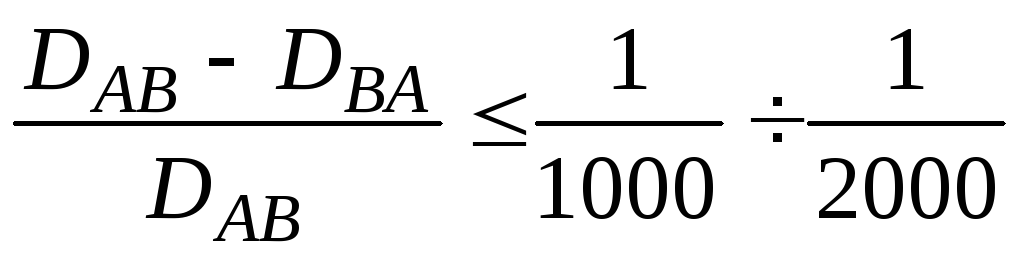

Для контроля точности измерения линии проводят минимум дважды – в прямом и обратном направлениях. В зависимости от условий измерений относительная ошибка .
За окончательное значение (при условии выполнения контроля точности) принимают среднее .
Стальные рулетки предназначены для измерений длин линий, как правило, не превышающих длины ее полотна, а относительная ошибка в этом случае может не превысить величины .
При повышенных требованиях к точности или при измерении больших расстояний в результаты вводят поправки:

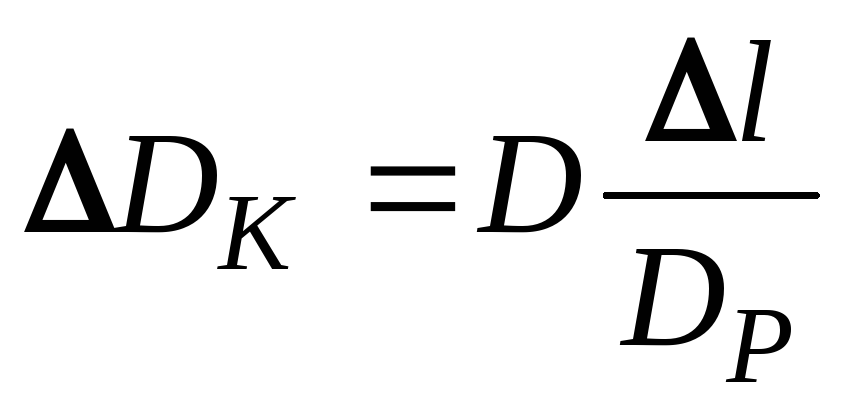

за компарирование, т.е. сравнение мерного прибора с эталоном (контрольным прибором) , где Δl– установленное при компарировании расхождение в длине полотен мерного и контрольного приборов,DP– длина полотна контрольного прибора;

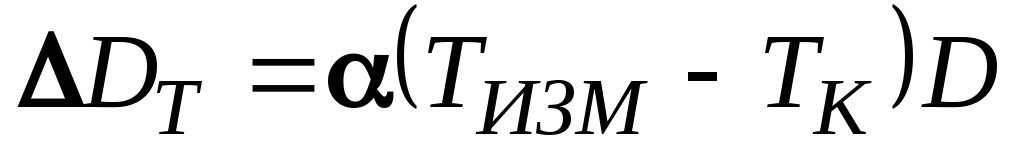

за температуру измерений при условии, что разность температур измерения и компарирования более 5°С , где α - коэффициент линейного расширения стали, равный 12*10,ТИЗМ- температура прибора во время измерений,ТК- температура прибора во время компарирования.

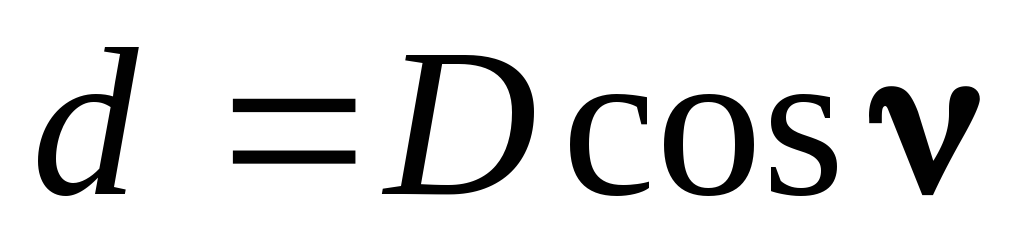

Если угол наклона линии местности по абсолютной величине более 2°, то результат измерений приводят к горизонту, т.е. вычисляют горизонтальное проложение , при этом угол наклона ν может быть измерен эклиметром.

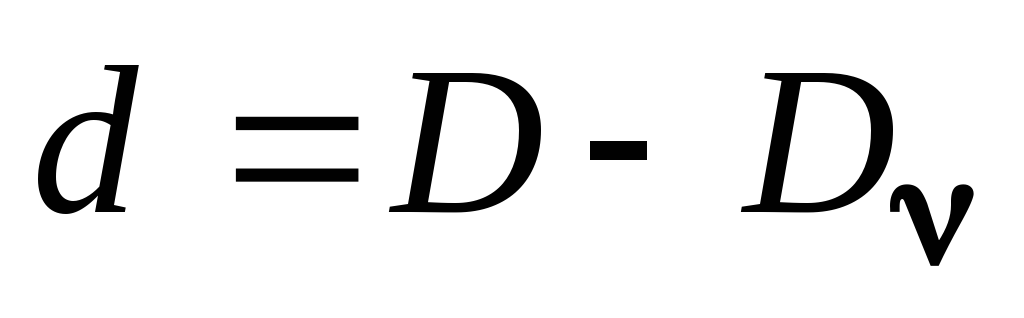

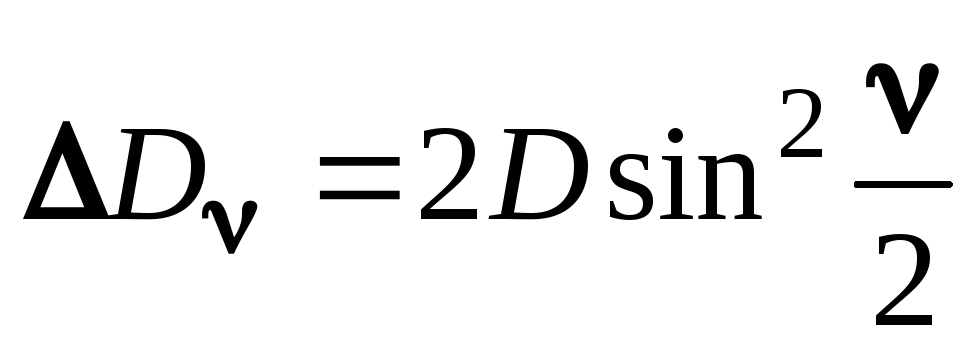

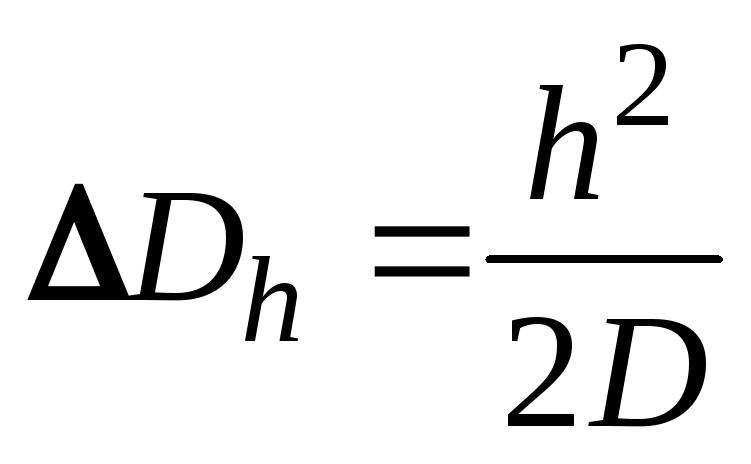

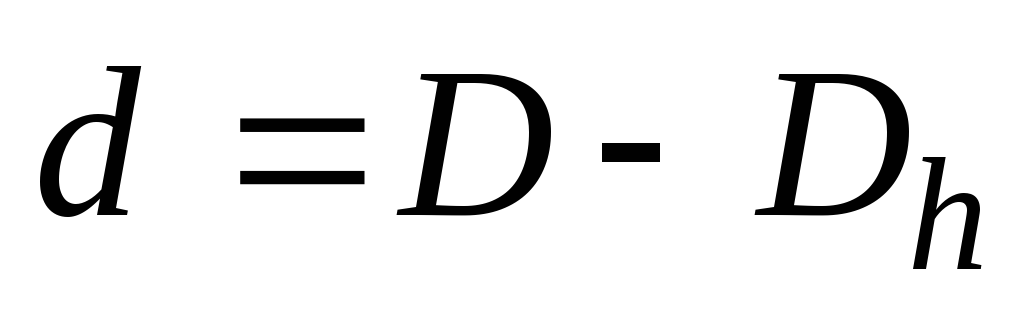

Можно вычислить горизонтальное проложение, введя в результат измерений поправку за угол наклона , т.е.. Или поправку за измеренное превышение между конечной и начальной точкой измеренной линии, т.е..
