Устройство персонального компьютера

Персональный компьютер конструктивно состоит из следующих основных частей:

• системного блока,

• монитора (дисплея) - устройства отображения информации,

• клавиатуры - устройства ввода информации

• мыши - устройства ввода информации,

и дополнительных устройств, подключаемых к системному блоку:

• принтера,

• модема,

• сканера,

• плоттера,

• дополнительных внешних накопителей данных (магнитооптика, внешний жесткий диск) и др.

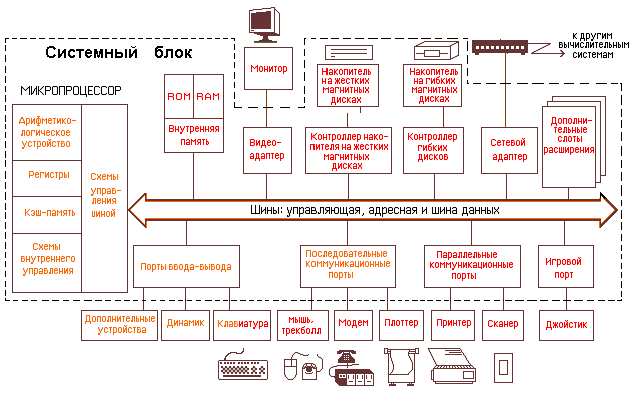

Рис. 1. Общая структура персонального компьютера с подсоединенными периферийными устройствами

Системный блок

Системный блок обычно состоит из следующих компонентов:

• корпуса,

• блока питания,

• материнской (системной) платы с установленными на ней центральным процессором, оперативной ОЗУ (RAM) и постоянной ПЗУ (ROM) памятью,

• жесткого диска (HDD, винчестера),

• дисковода для гибких дискет (обычно 3,5’),

• устройства чтения лазерных дисков CD-ROM.

Кроме того, там могут быть установлены такие устройства, как пишущий CD-RW, DVD-плеер (или пишущий DVD) и некоторые др.

Материнская плата

Материнская плата (МП) - важный компонент компьютера, т.к. общая производительность компьютера, его стабильность и надежность работы часто зависят от МП не менее, чем, например, от процессора и ОЗУ. Материнская плата реализует идею модульного построения компьютера, обеспечивая простоту его сборки и настройки.

Конструктивно МП - это пластина, на которой размещаются:

• центральный процессор (ЦП)

• оперативная память,

• постоянная память,

• интегральная схема CMOS, которая содержит параметры для программ ПЗУ,

• микропроцессоры (чипсет) и электронные схемы контроллеров - устройств для формирования обмена данными между компонентами компьютера,

• шины - линии передачи данных, команд и адресов,

• компоненты, которые регулируют распределение электроэнергии,

• сокеты, разъемы и просто контакты для подключения устройств, кабелей и проводов (среди них разъемы ЦП, слоты ОЗУ и карт расширения),

• переключатели (джеки) для настройки некоторых параметров МП,

• электронные часы,

• генератор тактовой частоты,

• батарейка.

Пластина МП обычно состоит из нескольких слоев. Простая МП имеет четыре слоя. Два слоя, которые находятся сверху и снизу, являются сигнальными слоями. Два слоя, которые находятся посередине, используются как заземление и пластина питания. Размещение слоев питания и заземления в центре пластины МП обеспечивает защиту (экранирование) сигналов.

Наличие большого многообразия комплектующих, монтируемых на МП и подключаемых к ней, а также относительно большого количества производителей чипов для МП и производителей МП привело к весьма большому разнообразию изготавливаемых плат. Это разнообразие, а также стремительное совершенствование элементной базы компьютеров, делает задачу выбора МП достаточно не тривиальной, поскольку этот выбор определяет не только возможности конкретной комплектации ПК, но и возможности его последующей модернизации.

Совершенствование МП идет по пути:

- интеграции функций, выполняемых их микропроцессорами (встраивание в них функций видеоадаптера, звукового адаптера и др.),

- расширения функций МП – на них монтируют сетевые карты, модули проверки и регулирования параметров работоспособности и т.п.,

- увеличения производительности контроллеров за счет, например, повышения быстродействия шин МП.
