5.2.Прямая и точка в плоскости
Прямая принадлежит
плоскости, если она имеет
с ней две общие точки.
Точка лежит в плоскости,
если она лежит на прямой,
принадлежащей этой плос-
кости.

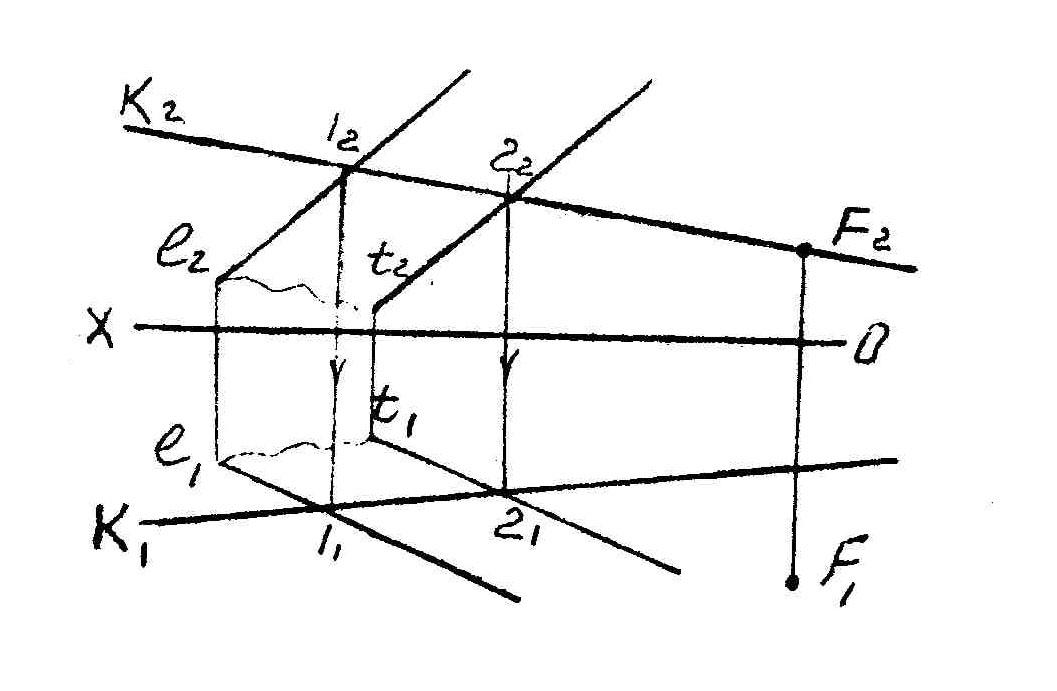

Пример 1.
Лежит ли точка F в плос- кости, заданной параллель- ными прямыми? С помощью прямой К, при- надлежащей плоскости, убеждаемся в том, что точка F в плоскости не лежит.
Пример 2.

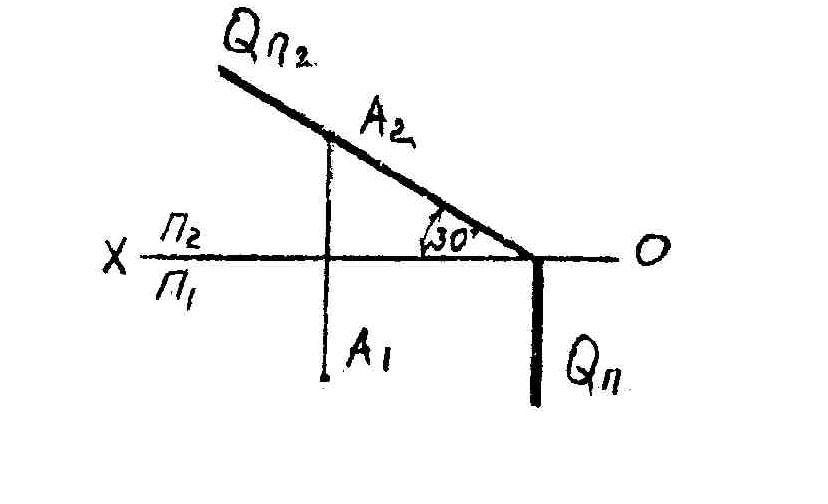

Через точку А провести фронтально-проецирующую плоскость Q под углом 30о к плоскости проекций П1.
Пример 3.
Прямую АВ заключить в го- ризонтально-проецирующую плоскость S.
Пример 4.
Через прямую АВ провести плоскость общего положе- ния. Задача имеет мно- жество решений, т.к. через прямую можно провести бесчисленное количество плоскостей. Одно из реше- ний - задать плоскость пересекающимися прямыми.
Пример 5. Прямую ВС заключить в профильно-проецирующую плоскость R. Для решения находим про- фильную проекцию прямой, через которую и пройдет проецирующий след плос- кости Rп3. Остальные следы такой плоскости займут положение, парал- лельное оси ОХ. |
Лекция 6. ГЛАВНЫЕ ЛИНИИ ПЛОСКОСТИ
К числу прямых, занимающих особое положение в плоскости, отнесем горизонтали, фронтали и линии наибольшего наклона к плоскостям проекций.

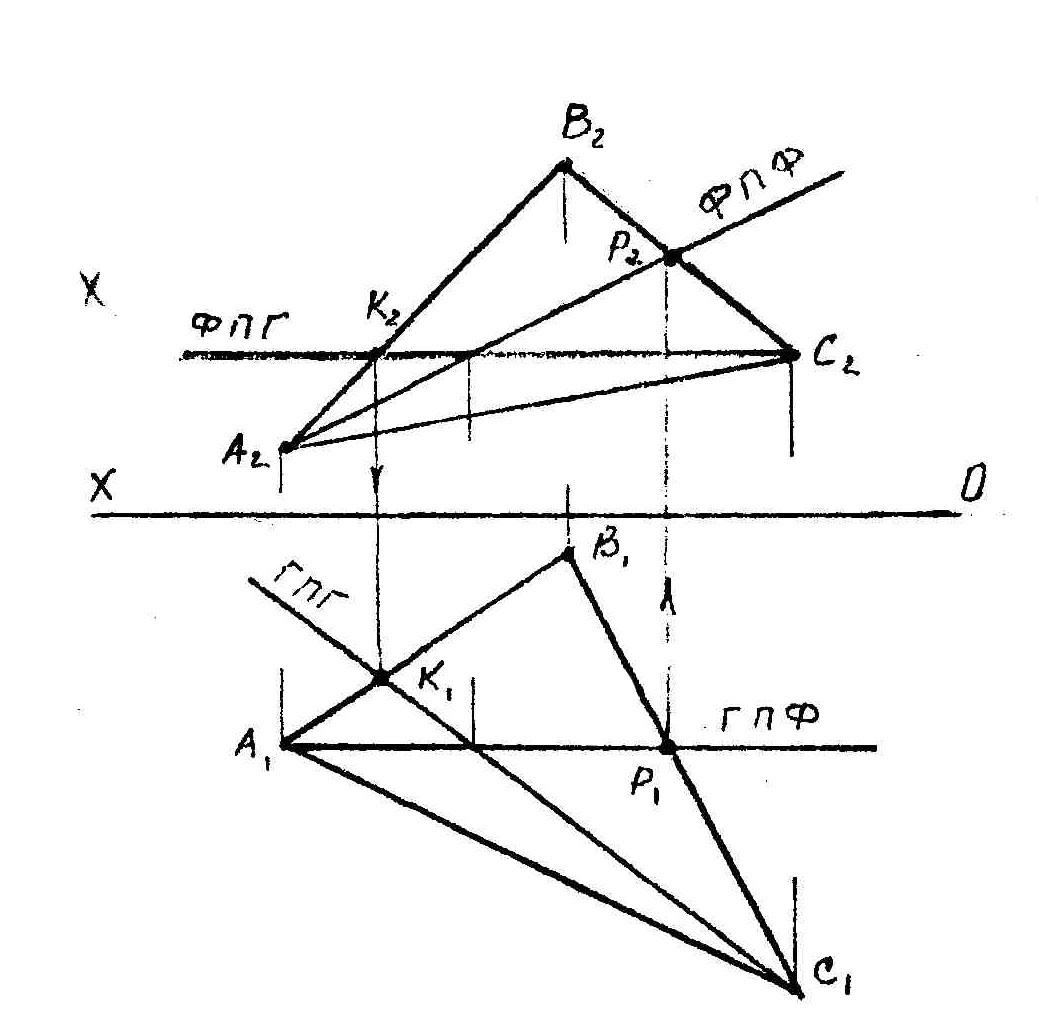

Горизонтали плоскости-
прямые лежащие в плоскости
и параллельные плоскости П1.
Фронтальная проекция гори-
зонтали (ФПГ) параллельна
оси ОХ.
Фронтали плоскости–
прямые, лежащие в плоскости
и параллельные плоскости П2.
Горизонтальная проекция фрон-
тали (ГПФ) параллельна оси ОХ.
В любой плоскости можно про-
вести бесчисленное множество
горизонталей и фронталей.

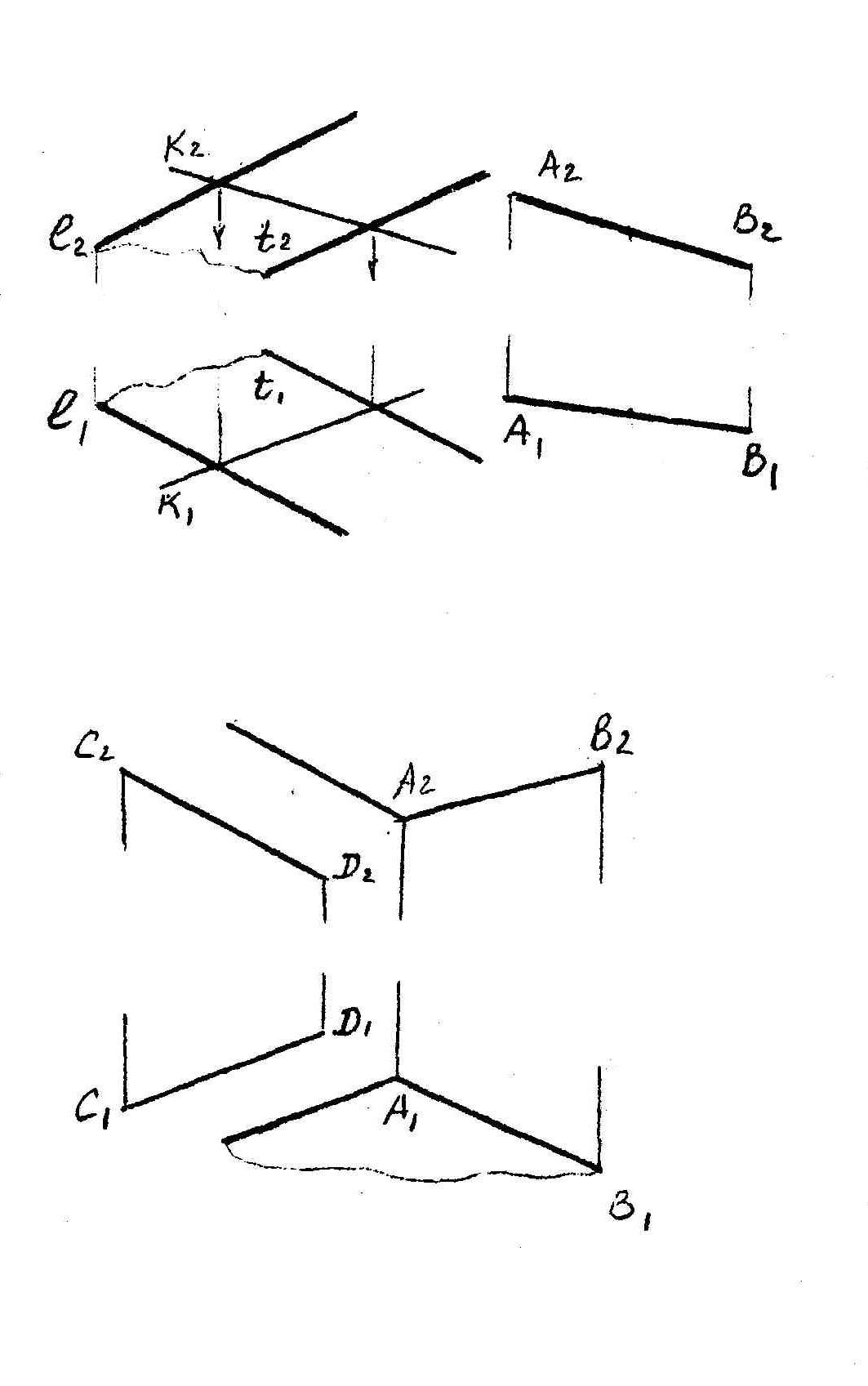

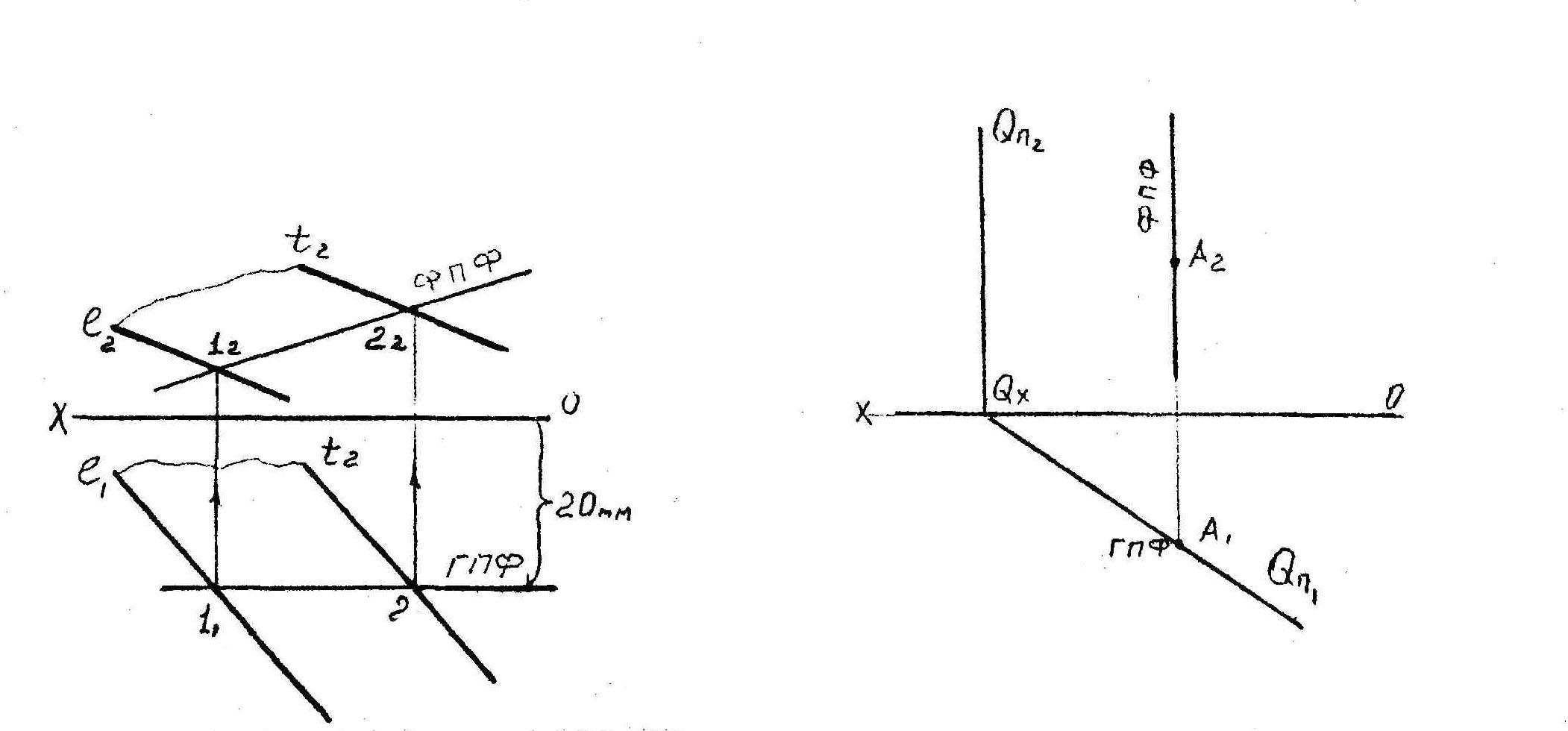

Пример 1. Пример 2.
В плоскости, заданной па- В плоскости Q через точку А
раллельными прямыми, про- провести фронталь.
вести фронталь, отстоящую
от плоскости П2на 20 мм.

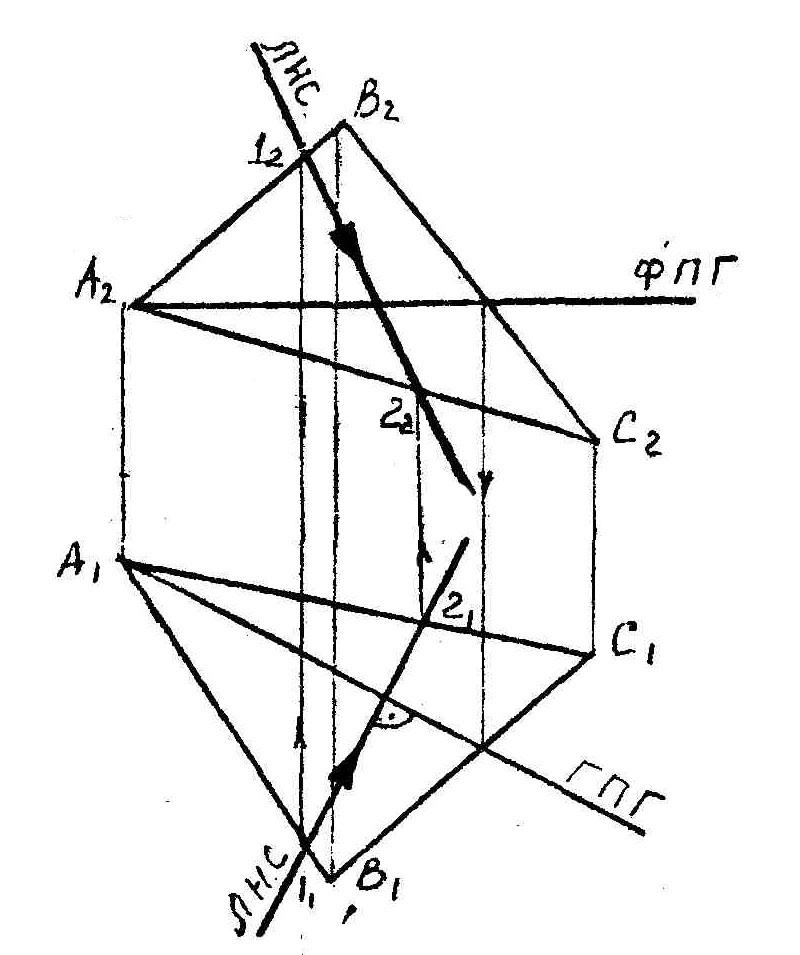

Линии наибольшего ската
плоскости– прямые перпен-
дикулярные горизонталям и
образующие наибольший
угол с горизонтальной плос-
костью проекций. По прави-
лам проецирования прямого
угла горизонтальная проекция
линии наибольшего ската пер-
пендикулярна к ГПГ. Фрон-
тальная проекция определя-
ется как недостающая.
Линия наибольшего ската
может служить для опре-
деления угла наклона плос-
кости к плоскости проекций П1.
6.1.Определение натуральной величины плоской фигуры
способом вращения (а) и способом перемены плоскостей проекций (б)
Решение задачи покажем на примерах.
Дан треугольник АВС. Требуется определить его натуральную величину и угол наклона () к плоскости П1.
Проводим горизонталь плоскости.
Проецируем ее в точку:
а) При способе вращения поворачивая ее до положения, перпендикулярного плоскости П2..
б) При способе перемены плоскостей проекций подводя под нее новую плоскость П3.
В этих случаях и плоская фигура спроецируется на плоскость проекций в прямую, где и определяется угол .
3. Производим еще некоторые преобразования при которых фигура располагается параллельно одной из плоскостей проекций и спроецируется на нее в натуральную величину.

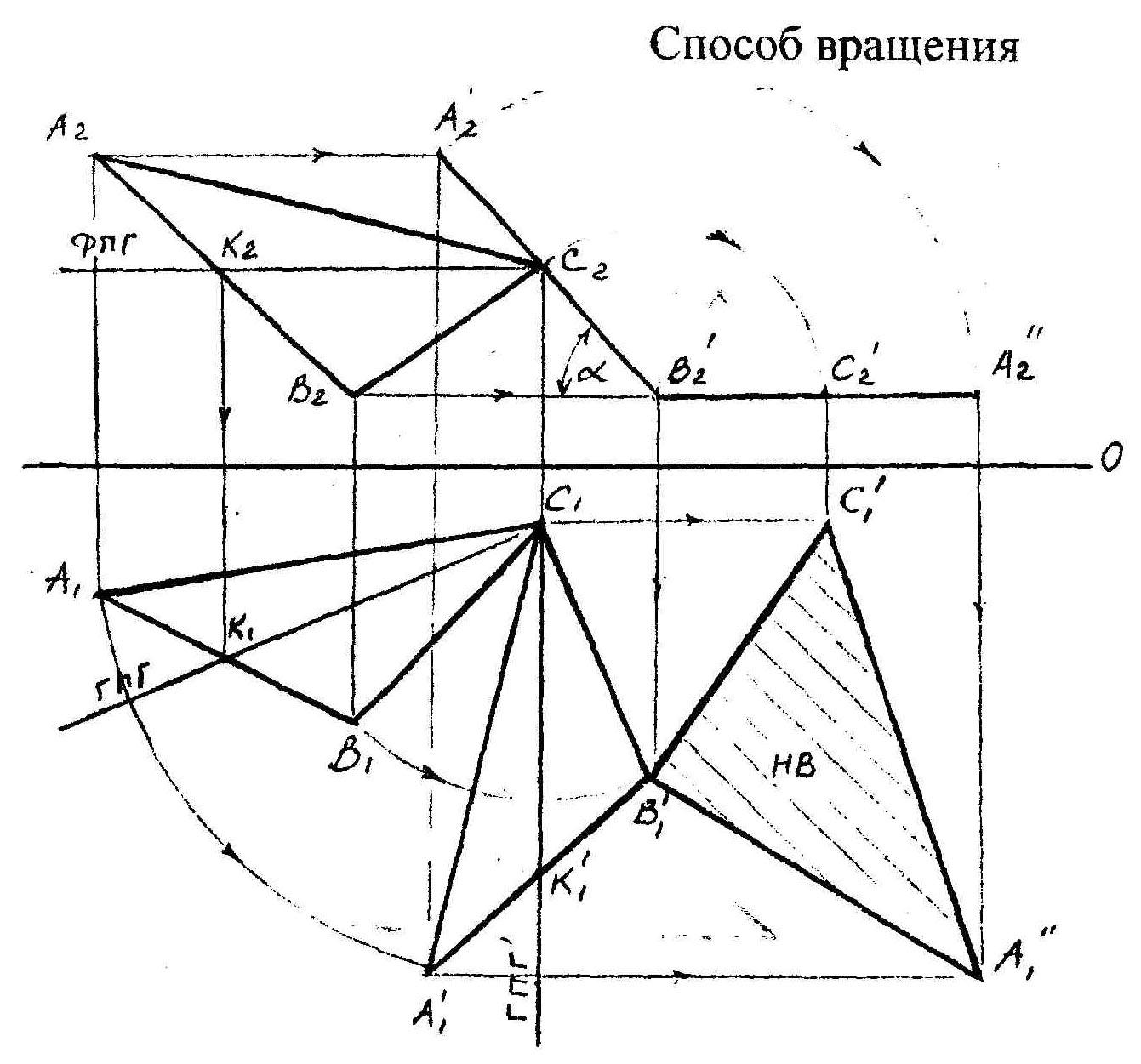

Способ вращения (а)
а) Решая задачу
способом враще-
ния, повернем
плоскую фигуру
до положения,
параллельного
плоскости проек-
ций П1,на кото-
рую она и спрое-
цируется в на-туральную вели-
чину.
Способ перемены плоскостей проекций (б)
б) Решая задачу способом перемены плоскостей проекций
подведем новую плоскость П4под плоскость треугольника, на которую он и спроецируется в натуральную величину.
Лекция 7. ПАРАЛЛЕЛЬНОСТЬ И ПЕРПЕНДИКУЛЯРНОСТЬ ПРЯМЫХ И ПЛОСКОСТЕЙ
7.1.Параллельность прямой и плоскости
Прямая параллельна плоскости, если она параллельна одной из прямых, лежащих в этой плоскости. Если для решения задач не требуется показа оси ОХ, она не проводится.

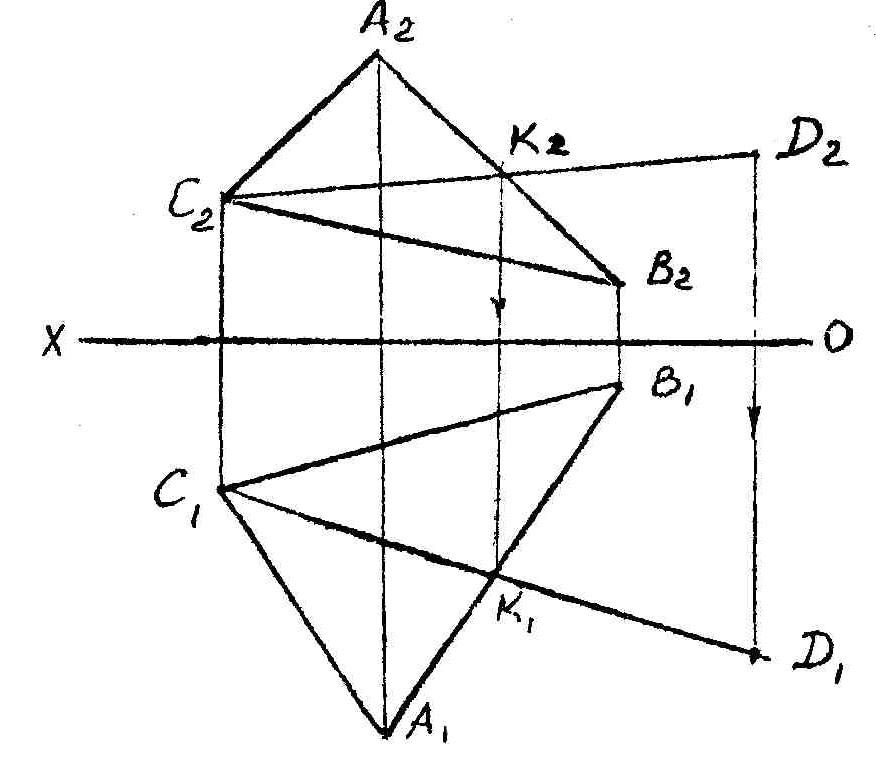

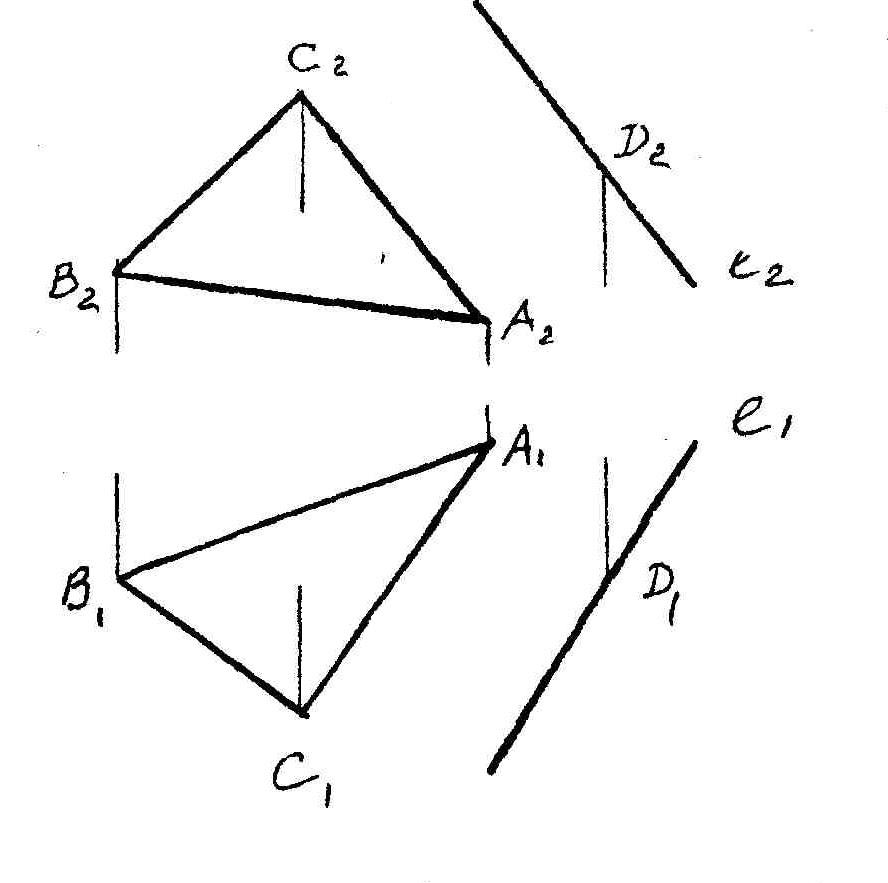

Пример 1. Через точку провести прямую Е, параллельную плоскости ВСА. (В решении – бесконечное множество прямых.) В нашем примере прямая Е // АС.

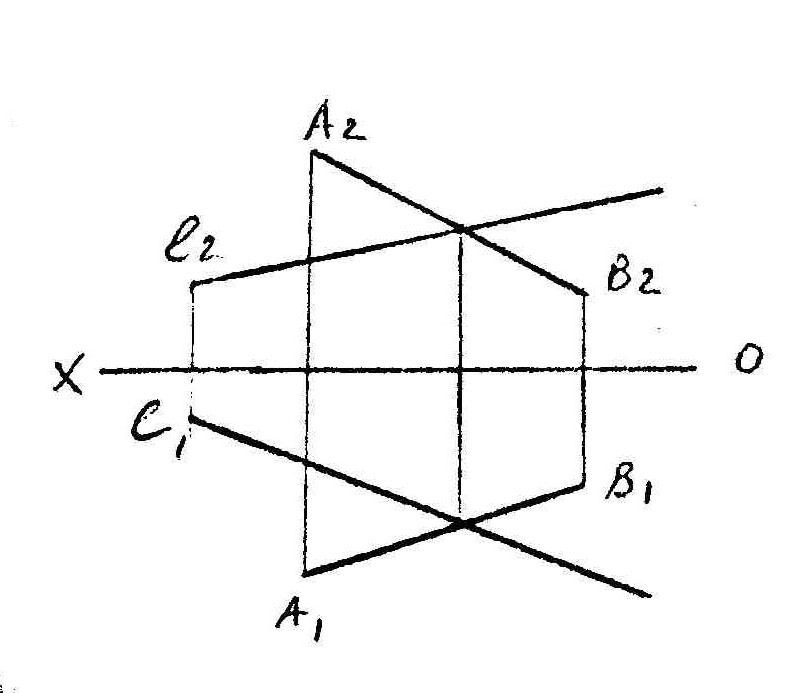

Пример 2. Параллельна ли прямая АВ плоскости, заданной прямыми? (Не параллельна, т. к. А1В1не параллельна соответствующей проекции прямой К, расположенной в данной плоскости.)

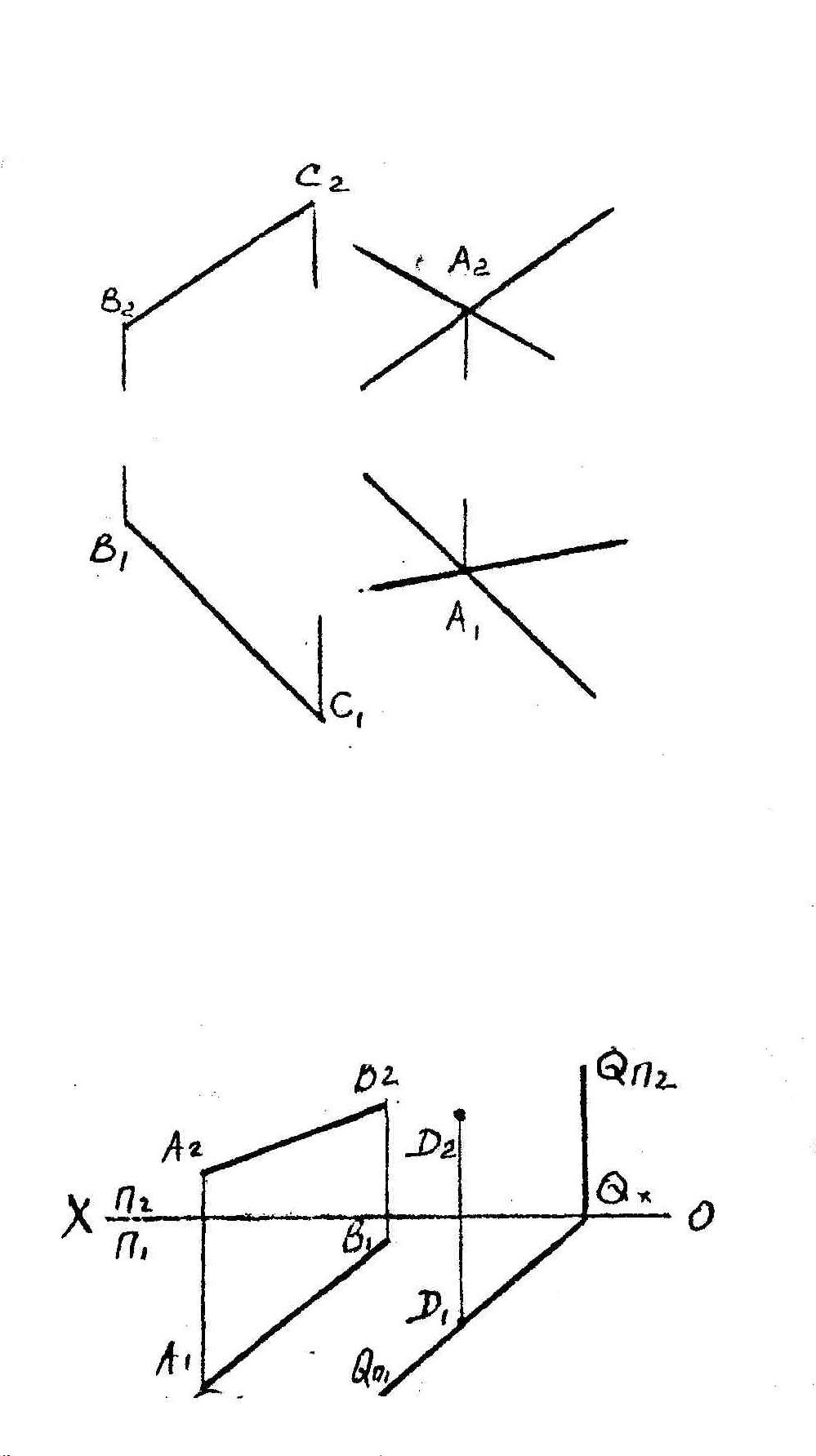

Пример 3. Через прямую АВ провести плоскость, параллельную прямой СD. Для решения достаточно через точку А провести прямую, параллельную СD. Пример 4. Через точку А провести Плоскость, параллельную прямой ВС (бесконечное множество плоскостей). Для решения задачи про- ведем через точку А две пересекающиеся прямые (плоскость), одна из кото- рых параллельна прямой ВС.
Пример 5.
Через точку D провести горизонтально-проецирую- щую плоскость Q парал- лельно прямой АВ.
|
|
