Графики нагрузки
Характеризуют режим потребления электроэнергии.
Виды графиков:
1. По времени:
а) суточные
б) недельные
в) месячные
г) годовые
2. По назначению:
а) календарные
б) по продолжительности
в) интегральные кривые нагрузки
г) типовые
д) совмещенные
Суточный график нагрузки характеризует процесс нагрузки по времени в течении суток. Может быть представлен в виде таблицы или графически.
В виде таблицы:
Часы суток |
Нагрузка Рср.час (МВт) |
1 |
Pi |
… |
|
24 |
|
∑Pi = Эсут
Эсут – суточное энергопотребление

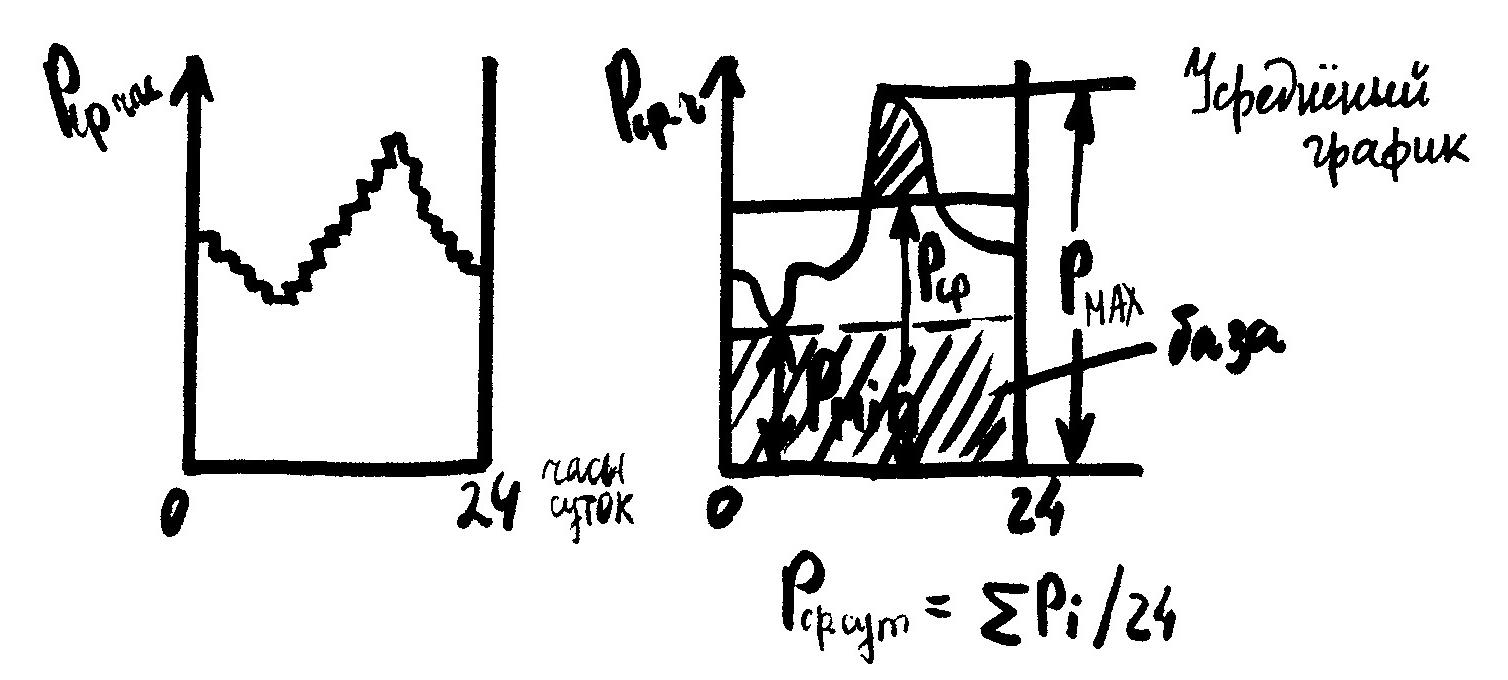

Графическое отображение суточной нагрузки (имеет ступенчатый вид и отражает энергопотребление по часам суток)
Базовая часть – всё, что ниже Pmin
Пиковая часть – выше Pср.сут
Полупик/полубаза – между Pmin и Рср.сут.
(В пиковой части работает ГЭС)
Показатели суточного графика нагрузки:
1. Показатель плотности суточного графика нагрузки - определяется путем деления среднесуточной нагрузки на максимальную нагрузку.
2. Показатель неравномерности - отношение минимальной нагрузки к максимальной (показывает развыв между мах и min)
3. Показатель нерегулярности колебания - отпределяется отношением двух максимумов.
P’max – максимум нагрузки с учетом нерегулярных колебаний
Графики получены расчетным путем и наз. расчетными.
Причина колебаний: естественное освещение, включение/отключение электроприборов.
Действительный график имеет отклонения.
Колебания гасятся с помощью нагрузочного резерва.
4. Число часов использования максимальной нагрузки - условный показатель, характеризующий количество часов работы энергообъединения в случае работы все время при максимальной нагрузке и выработки Эсут.
Недельный график нагрузки.
Все показатели аналогичны суточным показателям.
Месячный график нагрузки.
Имеет две конфигурации. Зависит от полугодия.
Разный световой день. В первом полугодии световой день с каждым днем больше, во втором - меньше.
Годовой график нагрузки.
1.Плотность графика:
2.Неравномерность графика характеризуется коэффициентом летнего снижения нагрузки:
3.Число часов использования максимальной нагрузки:
4.Коэффициент роста нагрузки:
Если kp =1, то график статичен.
В нормально развитых странах kр>1 => динамический график.
Аналитическое выражение графика:
Лекция 3
1. Календарные графики
Графики, которые отражают изменение нагрузки при переходе от одного интервала времени к другому.
Все те графики, которые мы рассматриваем.
2. Графики по продолжительности.
Характеризуют сколько времени удерживается в энергообъединении тот или иной уровень нагрузки.
Для построения графика используются календарные графики.
График по продолжительности используется для определения аварийного резерва в энергосистеме.
3. Типовые графики
Путем анализа всех графиков летнего периода получили усредненный график летнего периода.
а)летнего периода
б)зимнего периода
Годовая выработка:
tл, tз – длительность летнего/зимнего периода
для Европы: лето – 153 дня, зима – 212/213 дней
4. Совмещенные графики нагрузки
Эти графики мы получаем путем совмещения по времени всех типовых графиков нагрузок потребителей.
По таким графикам работают энергеобъединение, и тем самым они обеспечивают потребность в энергии всех потребителей!
!Капитальные вложения!
Цель: определить сколько стоят объекты, сколько нужно денег что бы построить.
К - капитальные вложения - отражают сумму средств, которые необходимо иметь для создания энергообъекта (станции/лэп/тепловые сети)
Структура капитальных вложений.
K |
Kстрой-мат |
∑Kобор |
ГЭС |
90% |
10% |
ТЭС |
50-40% |
50-60% |
АЭС |
40% |
60% |
ЛЭП |
80% |
20% |
Методы расчета капитальных вложений на этапе проектирования.
Самый приближенный метод - использование удельных показателей стоимости.
Получен на основе обработки данных по действующим предприятиям. Есть статистика удельных показателей стоимости по всем энергообъектам.
ТЭС, ГЭС, АЭС kст , [тыс.руб/кВт]
ЛЭП, Т.С. kлэп, [тыс.руб/км]
п/ст kп/ст, [тыс.руб/МВт]
Факторы, влияющие на удельные капитальные вложения:
1. Тип станции
Kгэс>kаэс>kтэц>kкэс (при одинаковой мощности)
2. Вид топлива
Станция на твердом топливе дороже (процентов на 20), чем станция на газе, т.к. на станции на твердом топливе необходимо учитывать системы топливоприготовления и топливоподачи.
Топочный коэффициент равен 1,2 при твердом топливе.
3. Район
Стоимость строительно-матнажных работ сильно зависит от меторасположения. На севере стоит дороже.
4. Тип агрегатовой схемы соединения.
ПТ стоит дороже Т, при равной мощности.
p₀ = 130, 240 атм – блочного типа станция
p₀ = 90 атм – станция с поперечными связями
блок – котел+турбина
поперечные связи – котлов больше турбин
Станции с поперечными связями стоит дороже, чем станция блочного типа.
5. Количество турбоагрегатов.
Связано с тем что усложняется схема управления станции. Необходимо строить ремонтную площадку для нескольких агрегатов. Усложняются коммуникации, т.е. удельная стоимость станции растет.
На лэп влияет:
1. Энергофизический фактор (чем ниже напряжение, тем дороже)
2. Топография местности (если горы или болота, строить труднее)
На 60% увеличивается стоимость, если горы и болота
3. Климатический (если ветров больше, надо чаще ставить опоры.
4. Геологический фактор (влияет на тип опоры: мягкие пли скальные грунты)
Уточненный метод
Для станции блочного типа:
Проведен анализ и установлено, сколько стоит с учетом оборудования и его доставки смонтировать блок на станции и запустить его в работу.
Для того, что бы запустить в работу блок необходимо построить здание станции, подвести все коммуникации, создать пульт управления, построить подстанцию, частично градильни, дымовые трубы, и т.д.
Что бы запустить первый блок в работу необходимы большие затраты.
Стоимость первого блока намного выше, чем каждого последующего блока.
Кп.бл - стоимость каждого последующего блока (справочные показатели)
nт - количество последующих блоков.
kтопл = 1 (газ) = 1,2 (тв.топл)
Корректировка на район сооружения производиться только в строительно-монтажной части стоимости станции.
Строительно-монтажная часть составляет 57%.
kр-н - справочный материал.
Для северных районов выше единицы, для южных районов ниже.
Для станции с поперечными связями:
(Остальные формулы аналогичны)
Районные и промышленные котельные:
