49. Клееные двухскатные балки. Конструирование и расчет

клеедеревянные балки из досок , склеенных синтетическим водостойким клеем, являются основным видом составных балок заводского изготовления. Размер и форма сечений клеедеревянных балок могут быть любыми , независимо от от ограничений сортамента пиломатериала. Древесина таких балок после искусственной сушки дольше сопротивляется загниванию . клеевые соединения жесткие и стойкие против увлажнения обеспечивают монолитность балок.

Клеедеревянные балки прямоугольных сечений склеиваемых из досок плашмя применяются в качестве основных несущих конструкций производственных , сельскохозяйственных , промышленных и общественных зданий. Их используют в качестве прогонов, а также в качестве главных балок междуэтажных перекрытий, балок мостов и д.р. Применяют балки пролетом 24м

Клеедеревянные балки изготовляют из сосновой и еловой древесины и меньше из лиственничной.

Сечения балок принимаются шириной не более 16,5см. ширина этих балок принимается не менее 1/6 их высоты для большей устойчивости их из плоскости изгиба. Высота сечения балок определяется расчетом и находится в пределах от 1/10 до 1/15 пролета.

Двускатные трапециевидные балки имеют переменную высоту. Двускатные ломаные балки собирают из двух прямых элементов, соединенных в коньке зубчатым соединением. Высота балок переменного сечения на опорах должна быть не менее 0,4 высоты сечения.

Балки склеивают из досок толщиной не более 44мм. Применение более тонких досок несколько увеличивает несущую способность. Доски перед склеиванием фрезируют по лопастям на 2,5…3,5 мм, а после склеивания кромки балок фрезируют на 5мм.

Доски располагают по высоте сечения т.о. чтобы древесина самого высокого качества размещалась в наиболее напряженных нижней и верхней зонах. В балках с высотой сечения более 50см доски растянутой нижней зоны (0,15 высоты сечения балки) относят к 1 сорту, доски сжатой и следующей по высоте растянутой и сжатой зон такой же толщины относят ко 2 сорту и доски средней зоны – к 3 сорту.

Расчет клеедеревянных балок покрытий производится на изгиб как однпоролетных шарнирно опертых балок на равномерно распределенную нагрузку от собственного веса всех элементов покрытия qи веса снегаs.

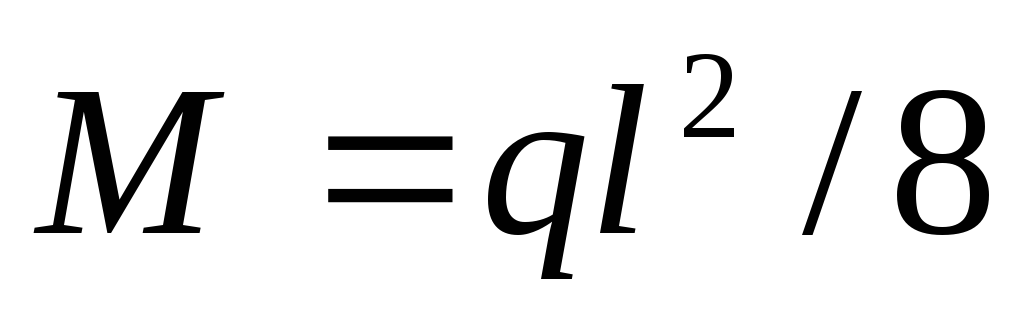

Где М- максимальный изгибающий момент в балках постоянного сечения;

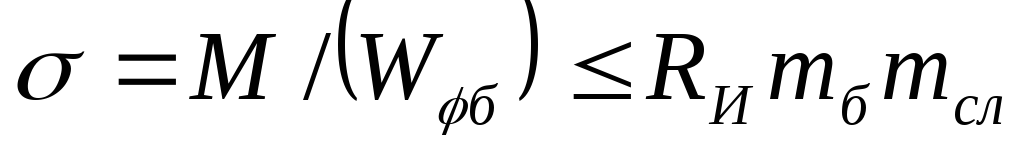

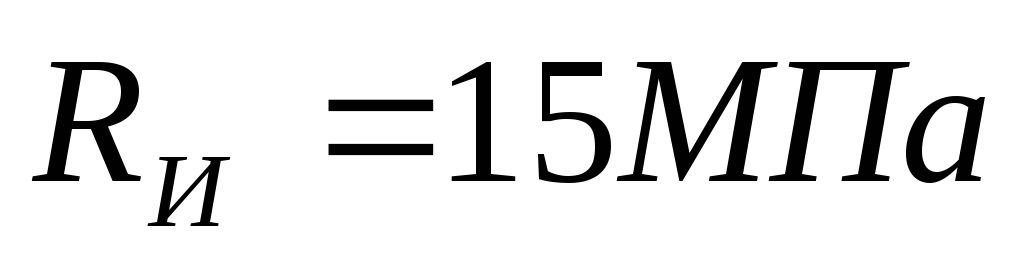

Расчетное сопротивление изгибу клееной древесины принимается с учетом большей надежности балок с сечением шириной больше 13см. Для таких балок .

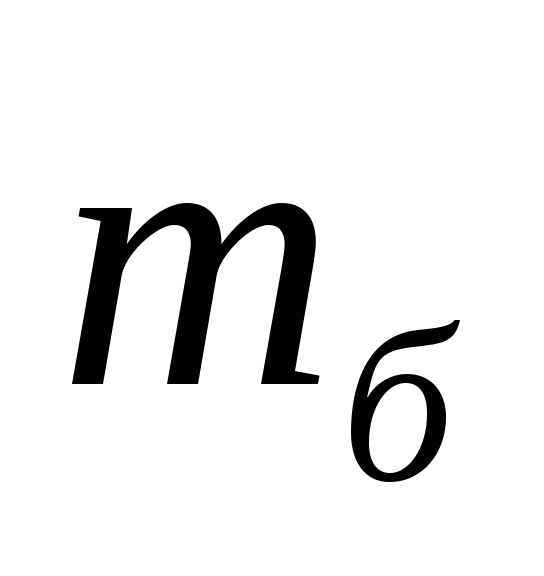

В зависимости от высоты сечения коэффициентизменяется от 1до 0,8.

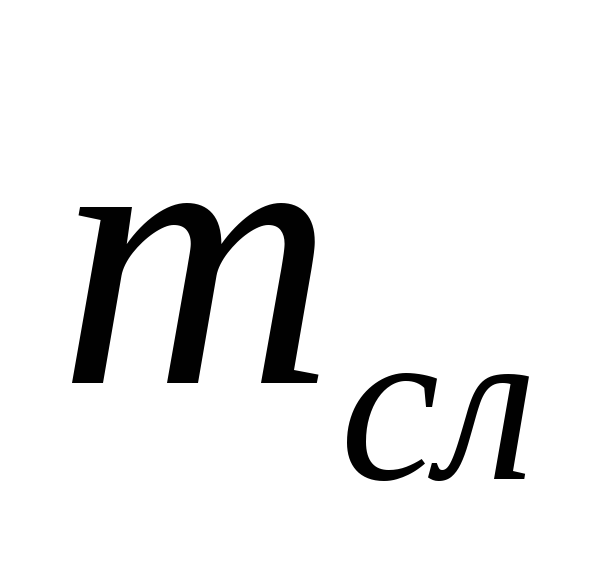

Коэффициент условий работы учитывает повышение несущей способности клеедеревянной балки. При толщине досок=19,26,39 и 42мм и соответственно=1,1; 1,05; 1 и 0,95.

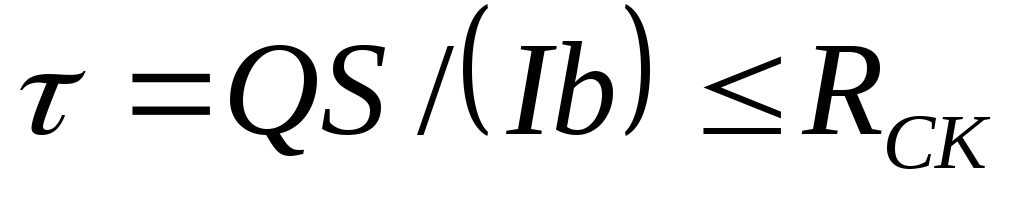

Расчет балок на скалывание производится на действие в сечениях над опорами максимальных поперечных сил Q=ql/2где

Относительный прогиб при равномерно распределенной нормативной нагрузке проверяется по формуле

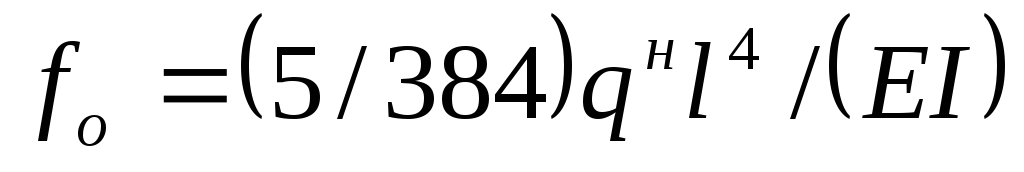

-прогиб без учета деформаций сдвига от скалывающих напряжений при максимальной высотеh;-коэффициент , учитывающий переменность сечения;-коэффициент, учитывающий деформации сдвига.

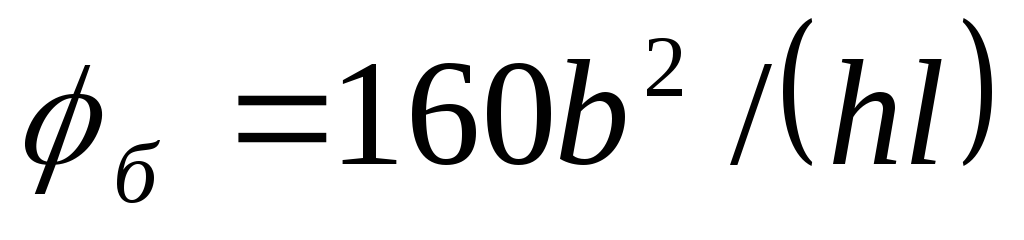

Если то балки могут выйти из вертикальной плоскости .,-коэффициент устойчивости,
