осуществлялось все-таки механическими методами, то в этом случае вводится дополнительная операция отжига в вакууме или защитной среде.
θ, oС
950
В 2 С
850
А1
750 |
|
|
|
10 |
10 2 |
10 3 |
lg τ, ч |

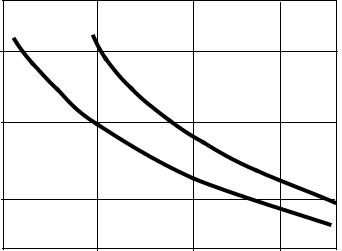

Рис. 3.5. Температурно-ресурсные зоны (блокирующие контуры) работоспособности никелевого сплава в зависимости от технологии обработки поверхности
Задача 3.5.1
Условие задачи
Диапазон эксплуатационных температур 750-950oС, диапазон долговечностей (ресурса) 40 ÷ 2000 ч (нагрузки статические). В этом диапазоне для никелевого жаропрочного сплава граница применимости (по температуре и ресурсу) методов поверхностного пластического деформирования описывается уравнением
θ = 925 – 0,57 τ + 49 10 − 5 τ 2 – 13 10 − 8 τ 3.
Этим же уравнением описывается нижняя граница
применимости комбинированной механотермической обработки. 179
Верхняя же граница (по температуре и ресурсу) зоны применения этой технологии выражается зависимостью
θ = 1031 – 0,7 τ + 58 10 −5 τ 2 – 15 10 − 8 τ 3.
Одновременно этим уравнением описывается нижняя граница зоны, где по условиям эксплуатации (большой ресурс и высокие температуры) детали при их изготовлении не должны подвергаться пластической деформации (зона С).
Определить:
1.Методы обработки поверхностей деталей из этого сплава при следующих условиях эксплуатации:
а) θ = 800oС; τ = 10 ч; |
г) θ = 750oС; τ = 100 ч; |
|
б) θ = 800oС; τ = 100 ч; |
д) θ = 780oС; τ |
= 100 ч; |
в) θ = 800oС; τ= 1000 ч; |
е) θ = 900oС; τ |
= 100 ч. |
2.Для вариантов а, б и в оценить влияние ресурса на технологию обработки поверхностей деталей.
3.Для вариантов г, д, е оценить влияние температуры на технологию окончательной обработки поверхностей деталей.
