Нормирование и измерение отклонений от прямолинейности и от плоскостности

Нормирование от прямолинейности в плоскости. Отклонение от прямолинейности –это наибольшее расстояние ∆ от точек реального профиля до прилегающей прямой в пределах нормируемого участка L. Наибольшее допускаемое значение отклонения от прямолинейности является допуском прямолинейности Т. Область на плоскости, ограниченная двумя параллельными прямыми, отстоящие друг от друга на расстоянии, равном допуску прямолинейности Т, называют полем допуска прямолинейности в плоскости.

Для отклонений от прямолинейности используются частные виды отклонений – выпуклость и вогнутость. Условных обозначений они не имеют, а поэтому требования к ним записываются в технических условиях или текстом рядом с условным знаком допуска прямолинейности.

Рис. Условные обозначения на чертеже требований к прямолинейности.

На рис. (а) приведенное обозначение указывает, что отклонение от прямолинейности 0.01 мм.

На рис. (б) отклонение от прямолинейности 0.01 мм на длине в 100 мм, а на всей длине не задано.

На рис. (в) обозначено, что отклонение от прямолинейности в продольном направлении детали 0,025 мм и 0,01 мм на каждом участке в 100 мм и отклонение от прямолинейности в поперечном направлении не более 0,01 мм.

Измерение прямолинейности производится с помощью поверочных линеек, уровней, с использованием коллимационного и автоколлимационного методов, метода оптического визирования и измерения сравнением с точными направляющими прибора.

Нормирование от плоскостности. Отклонение от плоскостности называется наибольшее расстояние от точек поверхности до прилегающей плоскости в пределах нормируемого участка.

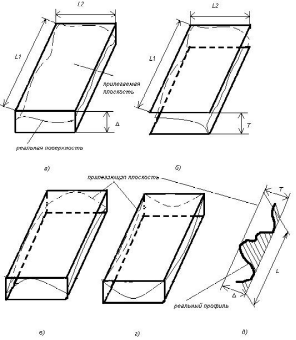

Рис. Отклонения от плоскостности.

Рис. Примеры условного обозначения допусков на чертежах требований к плоскостности.

Принцип нормирования числовых значений аналогичен нормированию прямолинейности, т.е. установлены 16 степеней точности.

Проверка плоскостности поверхностей осуществляется по числу пятен краски на проверяемой поверхности в квадрате 25×25 мм (число пятен на квадратный дюйм) при соприкосновении его с поверхностью плиты, отклонением от плоскостности, которой пренебрегают.

Отклонение от плоскостности производится с помощью плит, плоскомеров, гидравлическими (по уровню жидкости), интерференционными методами и т.п.

Нормирование и изменение отклонений формы цилиндрических поверхностей

Отклонением от цилиндричности называется наибольшее отклонение ∆ от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка. Отклонениями формы – круглость и профиль продольного сечения, расчленяющие комплексный показатель.

Отклонением от круглости (рис. а) называется наибольшее расстояние ∆ от точек реального профиля до прилегающей окружности. Допуск круглости Т – наибольшее допускаемое значение отклонения от круглости.

Поле допуска круглости – область на плоскости, перпендикулярная оси вращения или проходящей через центр сферы, ограниченная двумя концентрическими окружностями, отстоящими одна от другой на расстоянии, равном допуску круглости Т.

Рис. Отклонение формы цилиндрических поверхностей в поперечном сечении.

Частными видами отклонений от круглости являются овальность (рис. б) и огранка (рис. в).

Овальность – отклонение от круглости, при котором реальный профиль представляет собой овалообразную фигуру (рис. б), наибольший и наименьший диаметры которой находятся во взаимно перпендикулярных направлениях. Измеряют микрометрами, скобами. За результат измерения принимается

.

Огранка – отклонение от круглости, при котором реальный профиль (рис. в) представляет собой многогранную фигуру. В связи с особенностями измерения граненых деталей, их разделяют в зависимости от числа граней (на четные и нечетные).

Отклонение профиля продольного сечения – наибольшее расстояние ∆ от точек, образующих реальную поверхность и лежащих в плоскости, проходящей через ее ось до соответствующей стороны прилегающего профиля в пределах нормируемого участка.

На практике из-за трудностей измерения этот параметр не рекомендуется использовать, и его как обобщенный параметр разлагают на отклонения образующих от прямолинейности и параллельности этих образующих (конусообразность, бочкообразность, седлообразность).

Бочкообразность – отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.

Седлообразность - отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения.

Отклонение от прямолинейности оси в пространстве – это наименьшее значение диаметра цилиндра, внутри которого располагается реальная ось поверхности вращения в пределах нормируемого участка (это геометрическое место центров прилегающих окружностей в сечениях поверхности, перпендикулярных оси прилегающего цилиндра).

Измерение отклонений от прямолинейности в пространстве производится в контрольных приспособлениях. В них цилиндрическую деталь обкатывают относительно отсчетной головки, которой измеряют постоянство размера детали приблизительно в среднем сечении.
