3.3. Сечения
Сечение – изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. В сечении показывают только то, что получается непосредственно в секущей плоскости.
В зависимости от расположения на чертеже сечения бывают:
а) вынесенные (рис. 33, 34 а, 35 а, б);
б) наложенные (рис. 34 б).
Вынесенным сечениям следует отдавать предпочтение, так как наложенные затемняют чертеж и неудобны для нанесения размеров.
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения — сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают (рис. 34).
По форме сечения делятся на симметричные и несимметричные.

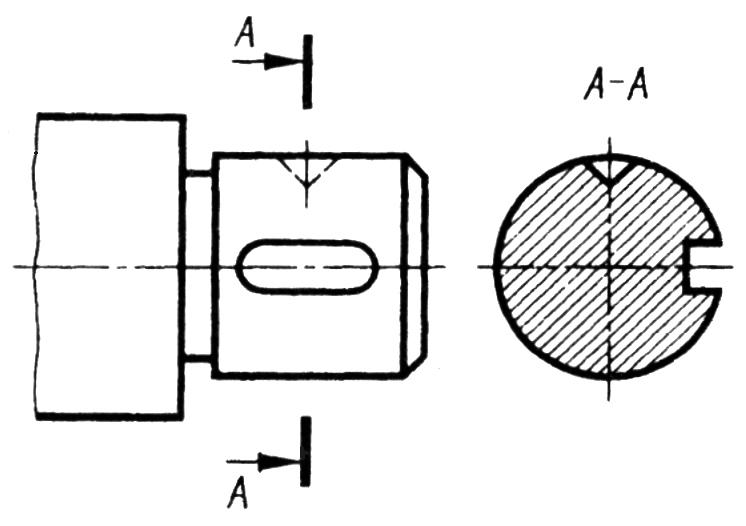

Для вынесенных несимметричных сечений при любом их расположении на поле чертежа положение секущей плоскости задают линией сечения. Для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита. Сечение сопровождают надписью по типу «А—А» (рис. 33).
Рис. 33
Для вынесенных несимметричных сечений, расположенных в разрыве (рис. 34, а), а также для несимметричных наложенных сечений (рис. 34, б) проводят линию сечения со стрелками, но буквами ее не обозначают, как не обозначают и само сечение, причем контур изображения в месте расположения наложенного сечения не прерывается.
Симметричные вынесенные сечения, расположенные в непосредственной близости от изображения, если их ось симметрии пересекает контур изображения (рис. 35, а), симметричные сечения, расположенные в разрыве вида (рис. 35, б), а также симметричные наложенные сечения (рис. 35, в) выполняются без обозначения буквами и стрелками, и линию сечения не проводят. Ось симметрии вынесенного или наложенного сечения указывают штрихпунктирной тонкой линией.
а б
Рис. 34
а б в
Рис. 35
Сечение по построению и расположению должно соответствовать направлению, указанному стрелками. Допускается располагать сечение на любом месте поля чертежа, а также с поворотом с добавлением в обозначении знака «повернуто» (рис. 36).
Рис. 36
Для нескольких одинаковых сечений, относящихся к одной детали, линию сечения обозначают одной буквой и вычерчивают одно сечение. Если при этом секущие плоскости направлены под различными углами, то условное графическое обозначение знака «повернуто» не наносят (рис. 37).
На чертежах деталей следует задавать только нормальные сечения (направление секущих плоскостей перпендикулярно осям или поверхностям пересекаемых частей и элементам деталей) (рис. 38).
Если секущие плоскости проходят через оси отверстий и углублений, представляющих собой поверхности вращения, то контур отверстий и углублений на сечениях следует изображать полностью, т.е. сечения вычерчиваются как разрезы (рис. 39).
Рис. 37 Рис. 38
Если сечение одного предмета получается состоящим из отдельных самостоятельных частей, то в этом случае следует вычерчивать разрез (рис. 40).
Рис. 39 Рис. 40
Допускается применять в качестве секущей цилиндрическую поверхность, а сечение развертывать (рис. 41).
Рис. 41
Контрольные вопросы
Что такое сечение?
Чем отличается сечение от разреза?
Как классифицируются сечения и какие из них более предпочтительны?
Как изображают контур вынесенного сечения, а также сечения, входящего в состав разреза?
Как изображают контур наложенного сечения?
Как указывают оси симметрии вынесенного и наложенного сечения? В каких случаях указывают направление проецирования при построении сечения и как его отмечают, обозначают и располагают?
Как обозначают несколько одинаковых сечений, относящихся к одному изображению?
В каких случаях строят не сечение, а разрез?
Задание по теме «Сечения» дано в приложении 4.
