2. Оформление чертежей
Чертежи должны быть выполнены грамотно и с хорошей техникой оформления, так как ошибки по существу, нечеткость линий и условных обозначений, а также нечеткость надписей приводят к неясности и искажению смысла чертежа, что часто бывает причиной брака продукции или тяжелых аварий на производстве.
Под грамотностью следует понимать целесообразное и правильное применение положений стандартов для передачи тех конкретных конструктивных и технологических требований, которые должны быть отражены на чертежах.
Под техникой оформления понимают графическую аккуратность, четкость и соответствие стандартам всех линий, условных обозначений и надписей чертежа.
Единообразие графического оформления чертежей регламентируется следующими стандартами:
1. Форматы — ГОСТ 2.301-68.
2. Основные надписи — ГОСТ 2.104-68.
3. Масштабы — ГОСТ 2.302-68.
4. Линии — ГОСТ 2.303-68.
5. Шрифты чертежные — ГОСТ 2.304-81.
2.1. Формат, рамка и основная надпись чертежа
Форматом чертежа (ГОСТ 2.301-68) или другого документа называется размер листа этого документа, определяемый размерами внешней рамки. Внешняя рамка выполняется тонкой линией (рис. 1).
За основной принят формат с размерами 1189 х 841 мм, площадь которого равна 1м2, а также меньшие форматы, получаемые делением каждого предыдущего формата на две равные части линией, параллельной меньшей стороне (рис. 2).
Обозначения и размеры основных форматов должны соответствовать указанным в таблице 2.
Дополнительные форматы образуются увеличением коротких сторон основных форматов на величину, кратную их размерам. Обозначение производного формата составляется из обозначения основного формата и его кратности, например, А2х3 (594х1261), А4х4 (297х841).
При необходимости (в основном для текстовых документов) допускается применять формат А5 с размерами сторон 148 х 210 мм.
Рис. 1
Обозначения и размеры основных форматов должны соответствовать указанным в таблице 2.
Таблица 2
-
Обозначение формата
Размер сторон формата, мм
А0
А1
А2
А3
А4
841х1189
594х841
420х594
297х420
210х297
Выполнение чертежа начинается с определения необходимого формата и его оформления. Формат следует выбирать так, чтобы изображения были достаточно крупными, надписи и условные обозначения четкими, ясными и удобочитаемыми. Не следует изображения и надписи приближать к рамке формата ближе, чем на 5-10 мм.
Формат не должен быть излишне велик. Значительные пустоты, не использованное рабочее поле чертежа не допускаются. Чертежи, входящие в состав формата, должны быть расположены так, чтобы они читались либо снизу вверх, либо справа налево.
Исходя из этих общих требований к оформлению чертежей, рекомендуем следующую последовательность определения наиболее целесообразного формата для данного чертежа.
1. Выбрать масштаб изображения, определить число изображений (виды, сечения, разрезы) и их расположение, а также учесть место для основной надписи, расстановку размеров, дополнительных указаний и т.д.
2. Определить рабочее поле чертежа, т.е. той части формата чертежа, которая отводится непосредственно для изображений. Расчет расположения изображений в рабочем поле чертежа заключается в определении охватывающего изображения контура (квадрат или прямоугольник) желательно с симметричным расположением этого контура в пределах рабочего поля чертежа. Необходимо, чтобы рабочее поле составляло 70-80 % площади всего чертежа.
Рамка. Каждый чертеж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными толстыми основными линиями: с трех сторон на расстоянии 5 мм от края листа, а слева — на расстоянии 20 мм. Широкую полосу оставляют для подшивки чертежей. Толщина обрамляющей линии не менее 0,7 мм (рис. 1).
Основная надпись. В правом нижнем углу чертежа помещают основную надпись (ГОСТ 2.104-68), в которой содержится ряд сведений об изображенной на чертеже детали.

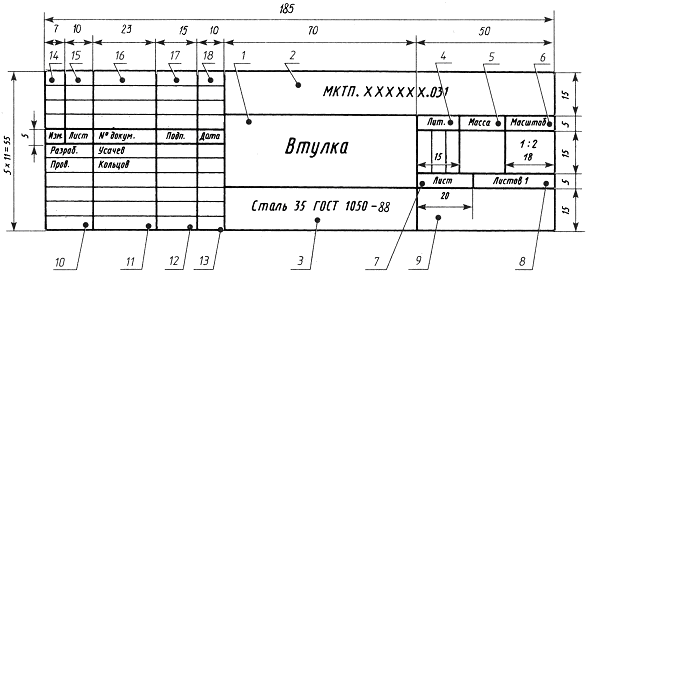

Согласно стандарта, основную надпись чертежа располагают вдоль длинной или короткой стороны листа, кроме формата А4, где надпись помещают только вдоль короткой стороны, так как этот формат используют только с вертикальным расположением длинной стороны. Листы других форматов располагают длинной стороной как горизонтально, так и вертикально. На рисунке 3 показана форма и дан пример заполнения основной надписи чертежа.
Графа 1 — наименование изделия.
Графа 2 — обозначение документа по ГОСТ 2.201-80 или по принятой на кафедре форме.
Графа 3 — обозначение материала детали (эту графу заполняют только на чертежах деталей).
Графа 4 — используемая литература.
Рис. 3
Графа 5 — масса изделия.
Графа 6 — масштаб.
Графа 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют).
Графа 8 — общее количество листов документа (если чертеж выполнен на одном листе, вписывается цифра 1).
Графа 9 — Учебное заведение, факультет и № учебной группы.
Графа 10 — характер работы, выполняемой лицом, подписывающим документ. В учебных заведениях указания по заполнению этой графы дают кафедры.
Графа 11 — фамилии лиц, подписавших документ.
Графа 12 — подписи лиц, фамилии которых указаны в графе 11.
Графа 13 — дата подписания документа.
Графы 14 – 18 — заполняют в документах, выпускаемых предприятиями.
Контрольные вопросы
Как определяются размеры форматов листов оригиналов, подлинников, дубликатов, копий?
Какой формат (его размеры и площадь, м2) принимаются за основной?
Какие дополнительные форматы допускается применять? Из чего составляется обозначение дополнительного формата?
Что характеризуют числа при обозначении дополнительных форматов, например, А4х4, А3х3?
Как выполняется рамка чертежа?
Где располагают основную надпись на чертеже?
