60. Понятие пограничного слоя. Ламинарный пограничный слой. Турбулентный пограничный слой. Профиль скорости и трение в трубах.
Пограничный слой, область течения вязкой жидкости (газа) с малой по сравнению с продольными размерами поперечной толщиной, образующаяся у поверхности обтекаемого твёрдого тела или на границе раздела двух потоков жидкости с различными скоростями, температурами или химическим составом. Пограничный слой характеризуется резким изменением в поперечном направлении скорости (динамический пограничный слой), или температуры (тепловой, или температурный, пограничный слой), или же концентраций отдельных химических компонентов (диффузионный, или концентрационный, пограничный слой). На формирование течения в пограничном слое основное влияние оказывают вязкость, теплопроводность и диффузионная способность жидкости (газа). Внутри динамического пограничного слоя происходит плавное изменение скорости от её значения во внешнем потоке до нуля на стенке (вследствие прилипания вязкой жидкости к твёрдой поверхности). Аналогично внутри пограничного слоя плавно изменяются температура и концентрация.
Режим течения в динамическом пограничном слое зависит от числа Рейнольдса Re и может быть ламинарным или турбулентным Итак, ламинарным называется слоистое течение без перемешивания частиц жидкости и без пульсации скорости и давления. При ламинарном течении жидкости в прямой трубе постоянного сечения все линии тока направлены параллельно оси трубы, при этом отсутствуют поперечные перемещения частиц жидкости.
Турбулентным называется течение, сопровождающееся интенсивным перемешиванием жидкости с пульсациями скоростей и давлений. Наряду с основным продольным перемещением жидкости наблюдаются поперечные перемещения и вращательные движения отдельных объемов жидкости. Переход от ламинарного режима к турбулентному наблюдается при определенной скорости движения жидкости. Эта скорость называется критической υ кр.
Значение этой скорости прямо пропорционально кинематической вязкости жидкости и обратно пропорционально диаметру трубы.
Где ν-кинематическая вязкость; k - безразмерный коэффициент; d - внутренний диаметр трубы.
Входящий в эту формулу безразмерный коэффициент k, одинаков для всех жидкостей и газов, а также для любых диаметров труб. Этот коэффициент называется критическим числом Рейнольдса Reкр и определяется следующим образом:

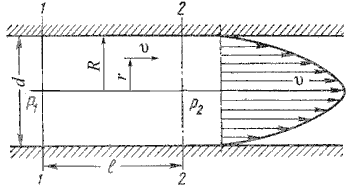

Как показывают исследования, при ламинарном течении жидкости в круглой трубе максимальная скорость находится на оси трубы. У стенок трубы скорость равна нулю, т.к. частицы жидкости покрывают внутреннюю поверхность трубопровода тонким неподвижным слоем. От стенок трубы к ее оси скорости нарастаю плавно. График распределения скоростей по поперечному сечению потока представляет собой параболоид вращения, а сечение параболоида осевой плоскостью - квадратичную параболу
Схема для рассмотрения ламинарного потока
При турбулентном режиме движения жидкости в трубах эпюра распределения скоростей имеет вид, показанный на рисунке. В тонком пристенном слое толщиной δ жидкость течет в ламинарном режиме, а остальные слои текут в турбулентном режиме, и называются турбулентным ядром. Таким образом, строго говоря, турбулентного движения в чистом виде не существует. Оно сопровождается ламинарным движением у стенок, хотя слой δ с ламинарным режимом весьма мал по сравнению с турбулентным ядром.
Модель турбулентного режима движения жидкости
Трение в трубах
Опыт показывает, что вдоль трубы по течению давление падает: чем дальше от начала трубы, тем меньше статическое давлениетекущей жидкости. При этом в узких трубах давление падает быстрее, чем в широких. В достаточно широких и коротких трубах при не очень большой скорости течения падение давления практически незаметно. Падение давления жидкости в трубе объясняется трением. На жидкость, текущую по трубе, действуют со стороны стенок трубы силы трения; они направлены противоположно движению жидкости. Выделим мысленно в трубе объем жидкости ABCD. Со стороны стенок трубына выделенный объем действуют силы трения f. Если жидкость течет по трубе равномерно (с постоянной скоростью), то силы давления, действующие на выделенный объем, должны уравновешивать силы трения. Отсюда заключаем, что сила давления F1, действующая в направлении движения, по модулю должна быть больше силы давления F2, действующей в противоположном направлении. Поэтому давление на задней поверхности АВ выделенного объема должно быть больше давления на передней поверхности CD, т. е. давление должно убывать вдоль трубы по течению. Если увеличить скорость жидкости, текущей по трубе, то сила трения возрастет. Поэтому при быстром течении жидкости падение давления в данной трубе больше, чем при медленном течении. При данной скорости течения трение сказывается сильнее в узких трубах, чем вшироких; поэтому вдоль узких труб давление падает быстрее.
Сумма сил давления F1 и F2 уравновешивает силы трения f со стороны стенок трубы
