Приложение в – Примеры оформления разделов пояснительной
записки и графической части
___________________________________________________________________________________________________________
Министерство образования и науки Российской федерации
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Уфимский государственный нефтяной технический университет»
Факультет: Архитектурно-строительный
Специальность: 270102 (210100)
Кафедра: Автомобильные дороги и
технология строительного производства
Пояснительная записка
к курсовому проекту
«Расчет оснований и фундаментов здания
вычислительного центра»
Выполнил: ст. гр. ПГ-09-01 Смоленский А. И.
Проверил: Фёдоров Н.С.
Уфа – 2011
__________________________________________________________
Рисунок В.1 – Пример оформления титульного листа курсового проекта
Задание на курсовое проектирование
«РАСЧЕТ ОСНОВАНИЙ И ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ»
ФИО студента _______________________________________________________
ВАРИАНТ __________________________________________________________
ЗДАНИЕ (СООРУЖЕНИЕ) ____________________________________________
МЕСТО СТРОИТЕЛЬСТВА ___________________________________________
НОМЕР ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОГО РАЗРЕЗА ____________________
ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЛОЕВ ГРУНТА
слой № ___ ________________________________________________________
слой № ___ ________________________________________________________
слой № ___ ________________________________________________________
Отметка поверхности природного рельефа ___________ м
УПВ = ______________ м
ВАРИАНТ НАГРУЖЕНИЯ
Фундамент 1: N = _____ мН; M = ______ мН*м; Q = _____ мН.
Фундамент 2: N = _____ мН; M = ______ мН*м; Q = _____ мН.
Фундамент 3: N = _____ мН; M = ______ мН*м; Q = _____ мН.
Фундамент 4: N = _____ мН; M = ______ мН*м; Q = _____ мН.
ЗАДАНИЕ ПОЛУЧЕНО ______ _______________ 20__ г.
(число) (месяц)
Преподаватель _____________________ Федоров Н.С.
Рисунок В.2 – Бланк задания на курсовое проектирование
РЕФЕРАТ
Курсовой проект 43 с., 4 рис., 8 табл., 5 источников, 1 приложение.
ОСНОВАНИЯ И ФУНДАМЕНТЫ; ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУНТОВ; РАСЧЕТНОЕ СОПРОТИВЛЕНИЕ ОСНОВАНИЯ; ФУНДАМЕНТЫ МЕЛКОГО ЗАЛОЖЕНИЯ; СВАЙНЫЕ ФУНДАМЕНТЫ; ДЕФОРМАЦИЯ ОСНОВАНИЯ; ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ.
Объектом курсового проекта является расчет оснований и фундаментов здания химической лаборатории.
В результате работы над проектом установлены физико-механические характеристики грунтов и дано их наименование, определено расчетное сопротивление основания, выполнены расчеты фундаментов мелкого заложения и свайных.
На основе технико-экономического сравнения вариантов фундаментов в качестве наиболее рационального принят свайный фундамент.
Рисунок В.3 – Реферат курсового проекта
ЗАКЛЮЧЕНИЕ
Курсовой проект выполнен в соответствии с существующими государственными стандартами и нормами проектирования.
В курсовой работе были произведены расчеты фундамента мелкого заложения (ФМЗ) и свайного фундамента, проектирование котлованов под данные виды фундаментов и технико-экономическое сравнение вариантов фундаментов.
В результате курсовой работе по заданным характеристикам грунтов и их несущей способности были обоснованы два варианта фундаментов для четырёх конструкций вычислительного центра, расположенного в г. Кострома: мелкого заложения (ФМЗ) и свайные; произведены расчёты фундаментов по второй группе предельных состояний; выполнено технико-экономическое сравнение вариантов фундаментов на примере фундамента №3.
По итогам технико-экономического сравнения вариантов фундаментов наиболее экономически выгодным оказался свайный фундамент, который был принят к производству работ.
При выполнении курсового проекта были определены:
расчётная глубина промерзания грунта df= - 1,08 м;
размеры подошвы ФМЗ №3 b=2,4 м, l=3,6 м,
глубина заложения d = - 2,85 м, осадка фундамента S=6,75 см;
в свайном фундаменте №3 8 свай С 9.30, глубина заложения ростверка d = - 1,65 м, осадка фундамента S=4,65 см;
стоимость производства свайного фундамента составляет 742840,24 руб.
стоимость производства ФМЗ 863452,21 руб.
Рисунок В.4 – Пример заключения

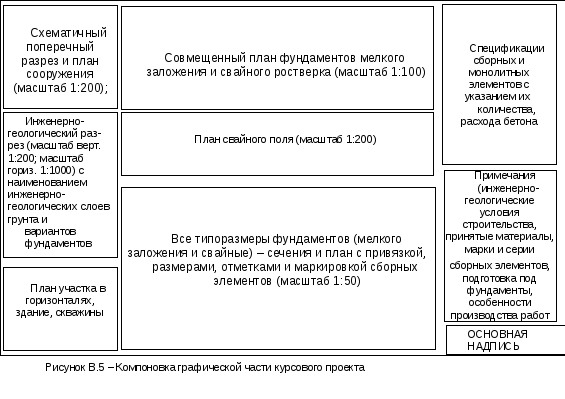

Примеры заполнения спецификаций
(приводятся в графической части курсового проекта)
СПЕЦИФИКАЦИЯ ФУНДАМЕНТОВ
Поз. |
Обозначение |
Наименование |
Кол. |
Приме-чание |
|
|
Фундаменты мелкого заложения |
|
|
ФМ-1 |
данный лист |
ФМ.26.24 |
10 |
|
ФМ-2 |
данный лист |
ФМ.36.27 |
14 |
|
ФМ-3 |
данный лист |
ФМ.21.21 |
8 |
|
ФМ-4 |
данный лист |
ФМ.15.15 |
4 |
|
|
|
|
|
|
|
|
Свайные фундаменты |
|
|
ФС-1 |
данный лист |
ФС 6.4 |
10 |
|
ФС-2 |
данный лист |
ФС 6.8 |
14 |
|
ФС-3 |
данный лист |
ФС 8.4 |
8 |
|
ФС-4 |
данный лист |
ФС 6. 5 |
4 |
|
СПЕЦИФИКАЦИЯ ФУНДАМЕНТА
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед., кг |
Приме-чание |
|
|
ФМ.26.24 |
|
|
|
|
|
Сборочные единицы |
|
|
|
1 |
ГОСТ 23279-85 |
|
1 |
58,6 |
|
2 |
|
Каркас плоский КР-1 |
4 |
49,7 |
|
|
|
Детали |
|
|
|
3 |
ГОСТ 24379.1-80 |
Болт 1.1 М 36710 |
4 |
18,3 |
|
|
|
Материалы |
|
|
|
|
|
Бетон кл. В15 |
|
6,4 |
м3 |
|
|
|
|
|
|
|
|
ФС.6.4 |
|
|
|
|
Сборочные единицы |
|
|
| |
1 |
ГОСТ 19804.1-79 |
Свая С 6.30 |
4 |
|
|
|
Материалы |
|
|
|
|
|
|
Монолитный ростверк Бетон кл. В15 |
|
2,4 |
м3 |
|
|
|
|
|
|
СПЕЦИФИКАЦИЯ СВАЙНОГО ПОЛЯ
Условн. обозн. |
№ сваи |
Обозначение |
Наименование |
Общ. кол. |
Масса ед., кг |
Отметка головы сваи |
Примеч. |
□ |
1-123 |
ГОСТ 19804.1-79 |
Свая С 6.30 |
123 |
1350 |
- 0,95 |
|
■ |
123-129 |
ГОСТ 19804.1-79 |
Свая С 9.30 |
6 |
1950 |
-0,65 |
|
Рисунок В.6 – Примеры заполнения спецификаций
Таблица В.1 – Cводная ведомость физико-механических свойств грунтов
Физико – механические характеристики |
Усл. |
Ед. |
Формула расчета |
Слои грунта | ||
обозн. |
изм. |
№ ____ |
№ ____ |
№ ____ | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Мощность слоя |
h |
м |
|
|
|
|
Удельный вес грунта при естественной влажности, |
γ |
кН/м3 |
γ= ρ g |
|
|
|
Удельный вес твердых частиц |
γs |
кН/м3 |
γs= ρs g |
|
|
|
Естественная влажность |
|
дол.ед. |
|
|
|
|
Удельный вес сухого грунта |
γd |
кН/м3 |
|
|
| |
Коэффициент пористости |
е |
д.е. |
|
|
| |
Удельный вес грунта с учетом взвешивающего действия воды |
γsb, |
кН/м3 |
|
|
| |
Степень влажности грунта |
Sг |
д.е. |
|
|
| |
Влажность на границе текучести |
L |
д.е. |
|
|
|
|
Влажность на границе пластичности |
p |
д.е. |
|
|
|
|
Число пластичности грунта |
Ip |
д.е. |
Ip=L-p |
|
|
|
Показатель текучести |
IL |
д.е. |
IL= |
|
|
|
Удельное сцепление |
с |
кПа |
|
|
|
|
Угол внутреннего трения |
|
град. |
|
|
|
|
Модуль деформации грунта |
Е |
МПа |
|
|
|
|
Условное расчетное сопротивление |
R0 |
кПа |
|
|
|
|
Примечание - Удельный вес воды - γω=10 кН/м3; ускорение свободного паденияg=10 м/с2.
Приложение Г. Таблица Г.1 – Показатели стоимости прямых затрат и материалов на устройство фундаментов
Шифр, |
|
|
Сметная стоимость руб. |
Номера |
Наименование работ и затрат, |
Единица
|
в базисных ценах |
нормативов и коды ресурсов |
характеристика оборудования и его масса, расход ресурсов на единицу измерения |
измерения |
на единицу измерения |
1 |
2 |
3 |
4 |
Раздел 1. Земляные работы | |||
ТЕР1-01-013-14 |
Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,5 (0,5-0,63) мЗ, группа грунтов 2 |
1000 мЗ |
4 848,24 |
СЦПЗ-3-5-1 |
Перевозка грузов автомобилями-самосвалами (работающими вне карьеров) расстояние 5 км |
т |
7,95 |
ТЕР 1-02-057-2 |
Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов 2 |
100 мЗ |
1 518,44 |
ТЕР1-01- 033-2 |
Засыпка траншей и котлованов с перемещением грунта до 5 м бульдозерами мощностью 59 (80) кВт (л.с), 2 группа грунтов |
1000 мЗ |
822,87 |
ТЕР 1-02-061-2 |
Засыпка вручную траншей, пазух котлованов и ям, группа грунтов 2 |
100 мЗ |
921,46 |
ТЕР 1-02-005-1 |
Уплотнение грунта пневматическими трамбовками, группа грунтов 1,2 |
100 мЗ |
392,38 |
Раздел 2. Свайные фундаменты | |||
ТЕР5-01-002-2 |
Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай длиной до 6 м в грунты группы 2 |
1 мЗ сваи |
617,43 |
ТЕР5-01-002-4 |
Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай длиной до 8 м в грунты группы 2 |
1 мЗ сваи |
682,04 |
ТЕР5-01-002-6 |
Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай длиной до 12 м в грунты группы 2 |
1 мЗ сваи |
537,36 |
ТЕР5-01-002-8 |
Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай длиной до 16 м в грунты группы 2 |
1 мЗ сваи |
588,28 |
Раздел 3. Фундаменты мелкого заложения | |||
1 |
2 |
3 |
4 |
ТЕР8-01-002-1 |
Устройство основания под фундаменты ленточные (песчаного) |
1 мЗ основания |
255,29 |
ТЕР6-01-001-1 |
Устройство бетонной подготовки |
100 мЗ |
43 851,80 |
ТЕР8-01-003-7 |
Гидроизоляция боковая обмазочная битумная в 2 слоя по выровненной поверхности бетона |
100 м2 изолируемой поверхности |
1 817,60 |
ТЕР8-01-003-3 |
Гидроизоляция стен, фундаментов горизонтальная оклеенная в 2 слоя |
100 м2 изолируемой поверхности |
5 009,02 |
ТЕР7-01-001-4 |
Укладка блоков и плит ленточных фундаментов при глубине котлована до 4 м, массой конструкций более 3,5 т |
100 шт. |
17 919,74 |
ТЕР7-05-001-3 |
Установка блоков стен подвалов массой до 1,5 т |
100 шт. сборн.конструкции |
7 491,62 |
ТЕР7-05-001-2 |
Установка блоков стен подвалов массой до 1 т |
100 шт. |
4 937,13 |
ТЕР7-01-001-3 |
Укладка блоков и плит ленточных фундаментов при глубине котлована до 4 м, массой до 3,5 т |
100 шт. |
12 153,05 |
ТЕР7-01-001-2 |
Укладка блоков и плит ленточных фундаментов при глубине котлована до 4 м, массой 1,5 т |
100 шт. |
8 082,38 |
ТЕР7-01-001-1 |
Укладка блоков и плит ленточных фундаментов при глубине котлована до 4 м, массой до 0,5 т |
100 шт. |
4 883,57 |
ТЕР6-01-001-22 |
Устройство ленточных фундаментов железобетонных при ширине поверху до 1000 мм, монолитных |
100 мЗ |
62 396,46 |
ТЕР6-01-001-23 |
Устройство ленточных фундаментов железобетонных при ширине поверху более 1000 мм , монолитных |
100 мЗ |
59 414,56 | ||||
ТЕР6-01-001-5 |
Устройство железобетонных фундаментов общего назначения под колонны объемом до 3 мЗ |
100 мЗ |
66 059,22 | ||||
ТЕР6-01-001-6 |
Устройство железобетонных фундаментов общего назначения под колонны объемом до 5 мЗ |
100 мЗ |
62 172,52 | ||||
ТЕР6-01-001-7 |
Устройство железобетонных фундаментов общего назначения под колонны объемом до 10 мЗ |
100 мЗ |
58 830,16 | ||||
Сметные цены на материалы | |||||||
|
|
|
|
| |||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
| |||||||
|
1 |
2 |
3 |
4 |
СЦМ-401-0066 |
Бетон тяжелый, крупность заполнителя 20 мм, класс В 15 (М200) |
мЗ |
440,81 |
СЦМ-401-0067 |
Бетон тяжелый, крупность заполнителя 20 мм, класс В 20 (М250) |
мЗ |
456,11 |
СЦМ-401-0068 |
Бетон тяжелый, крупность заполнителя 20 мм, класс В 22,5 (М300) |
мЗ |
486,71 |
СЦМ-401-0069 |
Бетон тяжелый, крупность заполнителя 20 мм, класс В 25 (М300) |
мЗ |
486,71 |
СЦМ-401-0086 |
Бетон тяжелый, крупность заполнителя 10 мм, класс В 15 (М200) |
мЗ |
440,81 |
СЦМ-401-0087 |
Бетон тяжелый, крупность заполнителя 10 мм, класс В 20 (М250) |
мЗ |
456,11 |
СЦМ-401-0088 |
Бетон тяжелый, крупность заполнителя 10 мм, класс В 22,5 (М300) |
мЗ |
486,71 |
СЦМ-401-0089 |
Бетон тяжелый, крупность заполнителя 10 мм, класс В 25 (М300) |
мЗ |
486,71 |
СЦМ-403-0001 |
Блоки бетонные для стен подвалов на цементном вяжущем сплошные M 100, объемом 0,5 мЗ и более |
мЗ |
505,67 |
СЦМ-403-0002 |
Блоки бетонные для стен подвалов на цементном вяжущем сплошные Ml00, объемом 0,3 до 0,5 мЗ |
мЗ |
495,69 |
СЦМ-403-0003 |
Блоки бетонные для стен подвалов на цементном вяжущем сплошные Ml00, объемом менее 0,3 мЗ |
мЗ |
453,27 |
СЦМ-441-1101-1000 |
Плиты ленточных фундаментов объемом до 0,6 мЗ весом до 1,5 т из бетона класса В 12,5 с расходом стали 20 кг/мЗ ГОСТ 13580-85 |
мЗ |
987,16 |
СЦМ-441-1101-1004 |
Плиты ленточных фундаментов объемом до 0,6 мЗ ФЛ8.12-2 |
шт. |
196,23 |
СЦМ-441-1101-1008 |
Плиты ленточных фундаментов объемом до 0,6 мЗ ФЛ8.24-2 |
шт. |
402,78 |
СЦМ-441-2000-1000 |
Ростверки из бетона класса В22,5 с расходом стали 100 кг/мЗ |
мЗ |
2 497,40 |
СЦМ-441-3001-1001 |
Сваи забивные, железобетонные, цельные сплошного квадратного сечения с ненапрягаемой продольной арматурой СЗ-ЗО |
шт. |
459,22 |
СЦМ-441-3001-1002 |
Сваи забивные, железобетонные, цельные сплошного квадратного сечения с ненапрягаемой продольной арматурой С4-30 |
шт. |
610,28 |
1 |
2 |
3 |
4 |
СЦМ-441-3001-1003 |
Сваи забивные, железобетонные, цельные сплошного квадратного сечения с нена-прягаемой продольной арматурой С5-30 |
шт. |
734,89 |
СЦМ-441-3001-1004 |
Сваи забивные, железобетонные, цельные сплошного квадратного сечения с нена-прягаемой продольной арматурой С6-30 |
шт. |
877,47 |
СЦМ-441-3001-1101 |
Сваи забивные, цельные сплошного квадратного сечения с ненапрягаемой продольной арматурой С 7-30 |
шт. |
1 091,90 |
СЦМ-441-3001-1102 |
Сваи забивные, цельные сплошного квадратного сечения с ненапрягаемой продольной арматурой С8-30 |
шт. |
1 253,60 |
СЦМ-441-3001-1104 |
Сваи забивные, цельные сплошного квадратного сечения с ненапрягаемой продольной арматурой С10-30 |
шт. |
1 544,10 |
СЦМ-441-3001-1106 |
Сваи забивные, цельные сплошного квадратного сечения с ненапрягаемой продольной арматурой С12-30 |
шт. |
1 966,50 |
